3. 维护保养与配件的更换 4-8 第 4 章维护保养与配件的更换 3.2 压料盖组件的维护保养 3.2.1 走带槽的清洁与弹簧片的更换 n 要点 压料盖的拆卸与安装方法， 请参照本章前述 “3.1.1 压料盖的清 洁” 。 1 拆卸弹簧片。 用精密十字螺丝刀拆卸弹簧片的固定螺钉之后， 取下弹簧片。 c 注意 拆卸弹簧片时， 注意不要使弹簧片下侧的 LL 用推进器 ( 弹 簧 ) 丢失。因为 LL 用推进器 ( 弹簧 ) 只有…
3. 维护保养与配件的更换
4-7
第 4 章维护保养与配件的更换
3.1.2 压料盖组件的更换
压料盖变形或压料盖上的刀片损坏时，需要以组件更换压料盖。
c
注意
请勿拆开压料盖，因为重新组装的压料盖无法确保原有的精度。
c
注意
压料盖根据适用的元件尺寸可分为下表所示的 5 种型号。
安装压料盖之前，请务必确认压料盖与送料器操作按钮部的型号标识。若安装型号不一致的压料盖，自动续料式送料器
将无法正常送料。相关内容，请参照前述第1章“1.1各部的名称与功能”。
适用的元件尺寸 ：单位为 mm、括号内的单位为英寸
型号 适用的元件尺寸 名称 配件编号
2S 0603 (0201)*、1005 (0402) 压料盖组件 (2S) KLU-MC1M1-40X
S 1005 (0402) 压料盖组件 (S) KLU-MC1M1-00X
M 1608 (0603) 压料盖组件 (M) KLU-MC1M1-10X
L 2012 (0805) 压料盖组件 (L) KLU-MC1M1-20X
LL 3216 (1206) 压料盖组件 (LL) KLU-MC1M1-30X
* 0603(0201) 时，只适用其中的磁性元件。
自动续料式送料器的种类
型号标识的位置
压料盖部
操作按钮部
型号
型号
65405-KLU-50
3. 维护保养与配件的更换
4-8
第 4 章维护保养与配件的更换
3.2 压料盖组件的维护保养
3.2.1 走带槽的清洁与弹簧片的更换
n
要点
压料盖的拆卸与安装方法，请参照本章前述“3.1.1 压料盖的清洁”。
1
拆卸弹簧片。
用精密十字螺丝刀拆卸弹簧片的固定螺钉之后，
取下弹簧片。
c
注意
拆卸弹簧片时，注意不要使弹簧片下侧的 LL 用推进器 ( 弹
簧 ) 丢失。因为 LL 用推进器 ( 弹簧 ) 只有弹簧片按压着。
2
清洁走带槽。
用喷气工具吹除安装弹簧片的走带槽内的尘屑。
3
安装弹簧片。
用精密十字螺丝刀拧紧弹簧片的固定螺钉固定
弹簧片。
c
注意
安装弹簧片时，请务必将弹簧片固定在走带槽的正中央。
若在弹簧片偏位或一侧搭在走带槽侧壁之上的状态下使
用，可能会无法发挥其功能。
c
注意
请勿使用变形的弹簧片。尤其，请勿使用用手工修理过
的弹簧片。
4
将压料盖装回原位。
参照本章前述“3.1.1 压料盖的清洁”中的步骤，
将压料盖装回原位。
►
线簧
如下图所示，将线簧穿过推进器的孔中之后旋转并将线簧前端插入固定孔中。
线簧的安装方法
2S型号用
将线簧穿过
推进器的孔
将线簧旋转180度之后，
插入固定孔中
推进器 (带孔)
线簧
固定孔
65428-KLU-00
Step 1
推进器 (2S用、带孔)
线簧
拆卸弹簧片
推进器
(S、M、L用）
弹簧 (LL用推进器)
弹簧片
固定螺钉
65406-KLU-40
Step 2
清洁走带槽
喷气工具或吸气工具
走带槽
65407-KLU-30
3. 维护保养与配件的更换
4-9
第 4 章维护保养与配件的更换
3.2.2 推进器组件的更换
1
拆卸压料盖与弹簧片。
按照本章前述“3.2.1 走带槽的清洁与弹簧片的
更换”的方法将压料盖与弹簧片从送料器上拆
下。
n
要点
如右图所示，推进器组件 (S、M、L 用 ) 由推进器、弹簧、
托片组成。2S 用推进器还包含线簧。
LL 用的推进器只有弹簧，只需拆下弹簧片即可以更换。
2
更换推进器组件。
1. 用精密十字螺丝刀拆下固定托片的固定螺
钉。
2. 取下托片。
3. 换上新的推进器组件。
3
将压料盖与弹簧片装回原位。
按照与拆卸时相反的步骤将压料盖与弹簧片装
回原位。
3.2.3 前端排出部的更换
1
拆卸压料盖。
按照本章前述的“3.1.1 压料盖的清洁”方法将
压料盖从送料器上拆下。
2
更换前端排出部。
1. 用十字螺丝刀拆下固定前端排出部的 2 颗固
定螺钉并取下前端排出部。
2. 换上新的前端排出部。
3. 在固定螺钉上涂上薄薄一层螺纹密封剂
(LOCTITE 241) 之后拧紧固定。
•
拧紧扭矩 ：30N
•
cm
3
将压料盖装回原位。
按照与拆卸时相反的步骤，将压料盖装回原位。

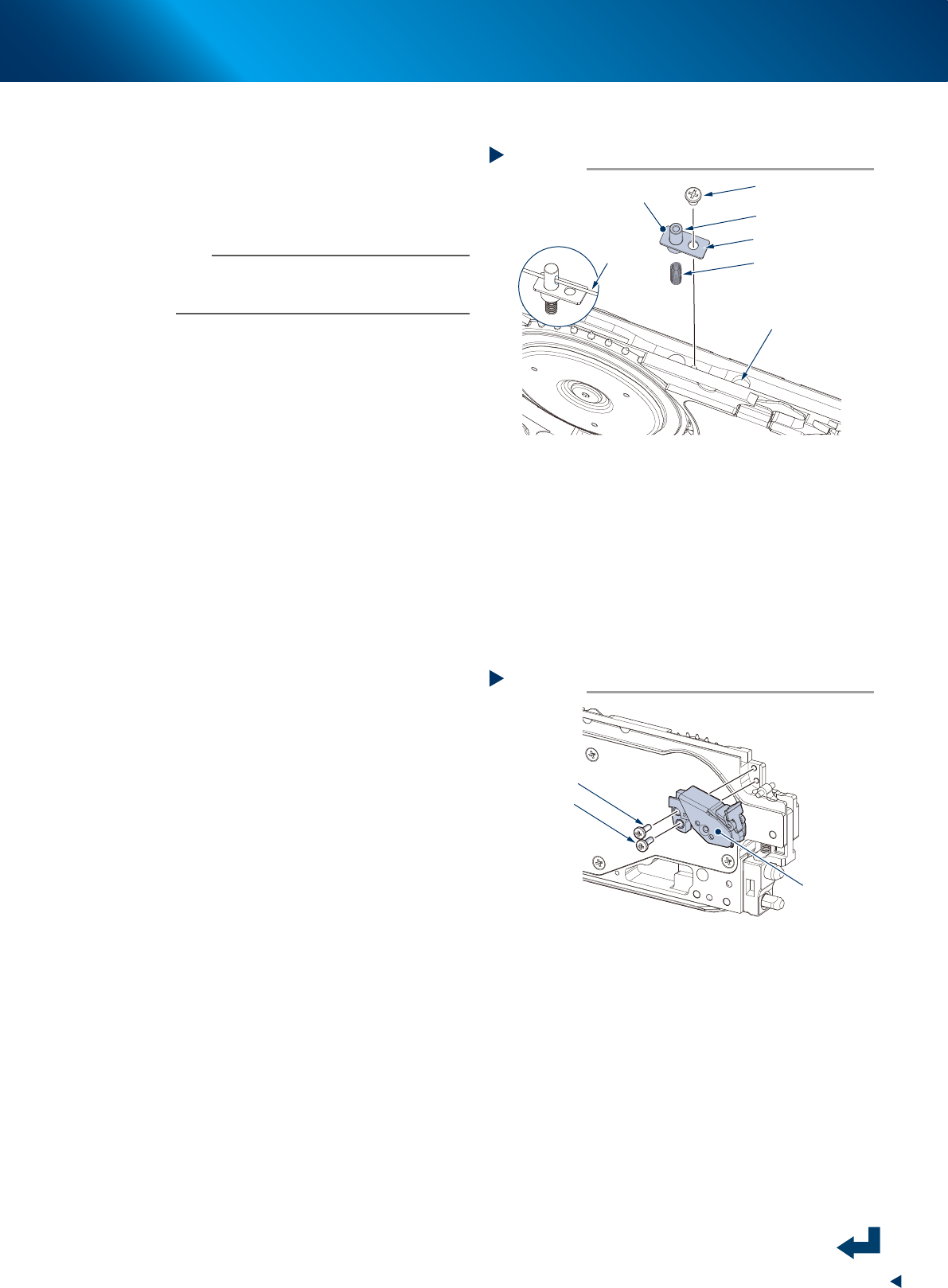

拆卸推进器组件
Step 2
推进器组件 (M、L用)
推进器组件 (2S用)
弹簧 (LL用推进器)
安装位置
固定螺钉
2. 托片
1. 推进器
3. 弹簧
线簧
65408-KLU-40
Step 2
更换前端排出部
前端排出部
固定螺钉
螺纹密封剂
(LOCTITE 241)
65409-KLU-30
