3. 维护保养与配件的更换 4-10 第 4 章维护保养与配件的更换 3.3 前端固定块部 c 注意 更换了前端固定块 之后需要调整吸料位置 (Y 方向 )。调整时，请使 用另行销售的吸料位置调整仪 ( 选购件 )。 3.3.1 前端固定块的更换 1 拆卸前端固定块。 1. 用内六角扳手 (2.5) 拆卸前端固定块的 2 根 固定螺栓。 2. 取出前端固定块。 n 要点 若前端固定 块难于取 出，如右图所示，可在背面的 M 3 …
3. 维护保养与配件的更换
4-9
第 4 章维护保养与配件的更换
3.2.2 推进器组件的更换
1
拆卸压料盖与弹簧片。
按照本章前述“3.2.1 走带槽的清洁与弹簧片的
更换”的方法将压料盖与弹簧片从送料器上拆
下。
n
要点
如右图所示，推进器组件 (S、M、L 用 ) 由推进器、弹簧、
托片组成。2S 用推进器还包含线簧。
LL 用的推进器只有弹簧，只需拆下弹簧片即可以更换。
2
更换推进器组件。
1. 用精密十字螺丝刀拆下固定托片的固定螺
钉。
2. 取下托片。
3. 换上新的推进器组件。
3
将压料盖与弹簧片装回原位。
按照与拆卸时相反的步骤将压料盖与弹簧片装
回原位。
3.2.3 前端排出部的更换
1
拆卸压料盖。
按照本章前述的“3.1.1 压料盖的清洁”方法将
压料盖从送料器上拆下。
2
更换前端排出部。
1. 用十字螺丝刀拆下固定前端排出部的 2 颗固
定螺钉并取下前端排出部。
2. 换上新的前端排出部。
3. 在固定螺钉上涂上薄薄一层螺纹密封剂
(LOCTITE 241) 之后拧紧固定。
•
拧紧扭矩 ：30N
•
cm
3
将压料盖装回原位。
按照与拆卸时相反的步骤，将压料盖装回原位。
拆卸推进器组件
Step 2
推进器组件 (M、L用)
推进器组件 (2S用)
弹簧 (LL用推进器)
安装位置
固定螺钉
2. 托片
1. 推进器
3. 弹簧
线簧
65408-KLU-40
Step 2
更换前端排出部
前端排出部
固定螺钉
螺纹密封剂
(LOCTITE 241)
65409-KLU-30
3. 维护保养与配件的更换
4-10
第 4 章维护保养与配件的更换

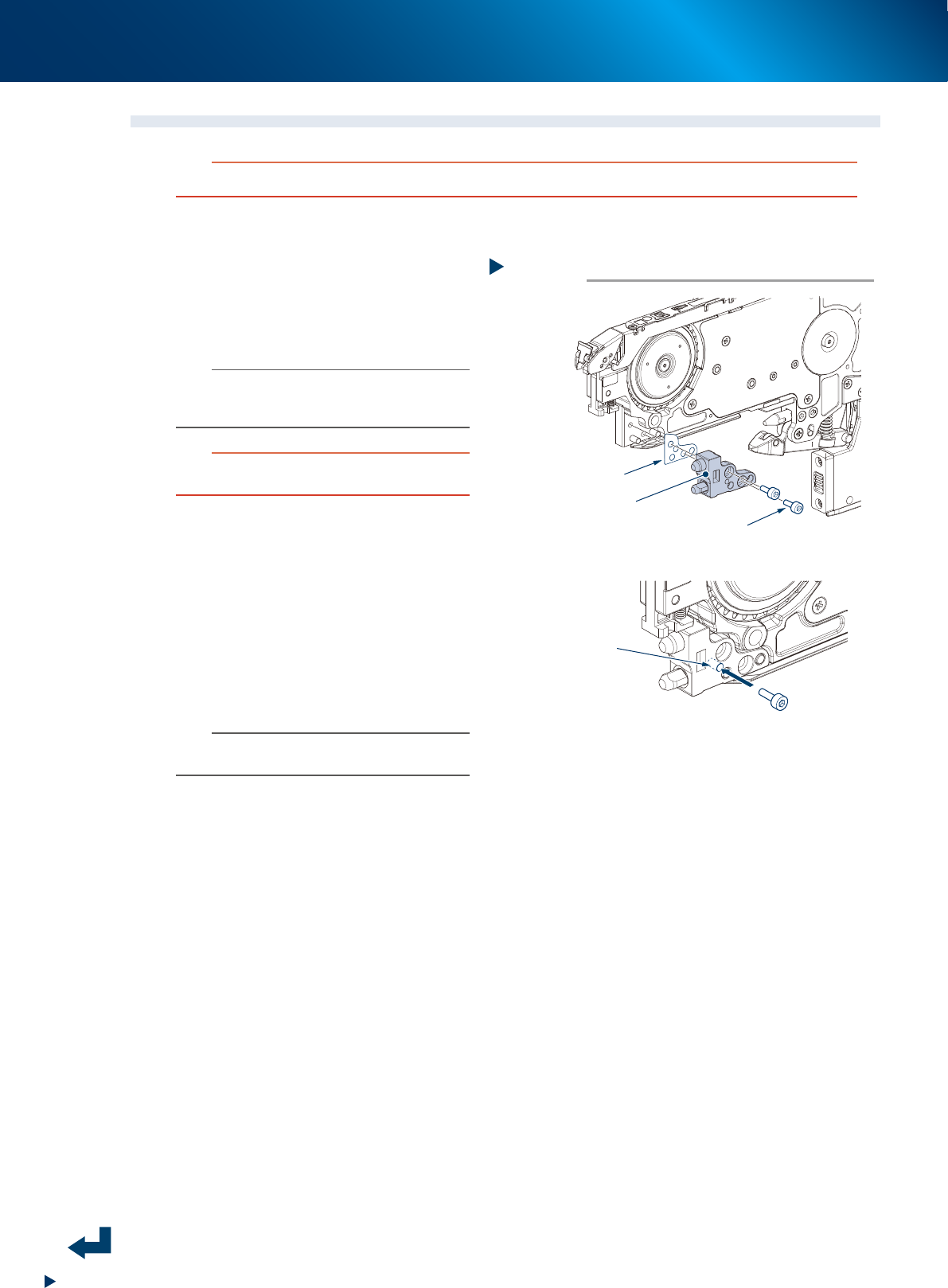

3.3 前端固定块部
c
注意
更换了前端固定块之后需要调整吸料位置 (Y 方向 )。调整时，请使用另行销售的吸料位置调整仪 ( 选购件 )。
3.3.1 前端固定块的更换
1
拆卸前端固定块。
1. 用内六角扳手 (2.5) 拆卸前端固定块的 2 根
固定螺栓。
2. 取出前端固定块。
n
要点
若前端固定块难于取出，如右图所示，可在背面的 M3
螺孔中拧入长度超过 6mm 的 M3 螺栓，即可顶出前端固
定块。
c
注意
前端固定块与送料器之间可能会装有多块垫片，注意不
要丢失。
2
安装前端固定块。
1. 更换或拆卸了垫片时，将垫片装回原位。
2. 用内六角扳手 (2.5) 将新的前端固定块装回
原位并拧紧 2 根固定螺栓。
•
拧紧扭矩 ：200N
•
cm
3
确认吸料位置。
使用吸料位置调整仪 ( 选购件 ) 确认吸料位置 (Y
方向 )。
n
要点
需要调整时，请按照吸料位置调整仪的操作步骤进行调
整。
Step 1
M3 × 6 以上
拆卸前端固定块
前端固定块
■ 无法取出前端固定块时
拧入此处
垫片
固定螺栓
65410-KLU-30
3. 维护保养与配件的更换
4-11
第 4 章维护保养与配件的更换
3.4 与送料器架的接触部
3.4.1 导条的更换
1
拆卸导条。
1. 用十字螺丝刀 (JIS No.1) 拆卸固定导条的 2
处固定螺钉。
2. 取出导条。
2
安装导条。
1. 在固定螺钉上涂上薄薄一层螺纹密封剂
(LOCTITE 241)。
2. 换上新的导条，用十字螺丝刀 (JIS No.1) 拧
紧涂抹了螺纹密封剂的固定螺钉 (2 处 )。
•
拧紧扭矩 ：30N
•
cm
3.4.2 料带盘挂架的更换
1
拆卸料带盘挂架。
用十字螺丝刀 (JIS No.1) 拆卸 3 颗螺钉，取下
料带盘挂架。
2
安装料带盘挂架。
换上新的料带盘挂架之后，用十字螺丝刀 (JIS
No.1) 拧紧 3 颗螺钉进行固定。
•
拧紧扭矩 ：40N
•
cm
Step 1-2
拆卸、安装导条
导条
固定螺钉
涂抹螺纹密封剂 (LOCTITE 241)
65411-KLU-30
料带盘挂架的更换
Step 1-2
螺钉
料带盘挂架
65429-KLU-30
