2. 运行准备
3-19
第 3 章自动续料式送料器的使用
█
元件的安装步骤 ( 不使用 ITOption 时 )
下面，以事先完成了自动续料式送料器判定表的设定、对自动续料式送料器的安装位置进行了优化、输出了
送料器设置位置信息列表并安装了自动续料式送料器为前提，介绍安装元件的步骤。
c
注意
将自动续料式送料器安装在送料器架上之前，请务必再次确认压料盖的型号是否正确。此外，还需确认自动续料式送料
器前端料带排出部是否有料带被夹住。若有，请取出。

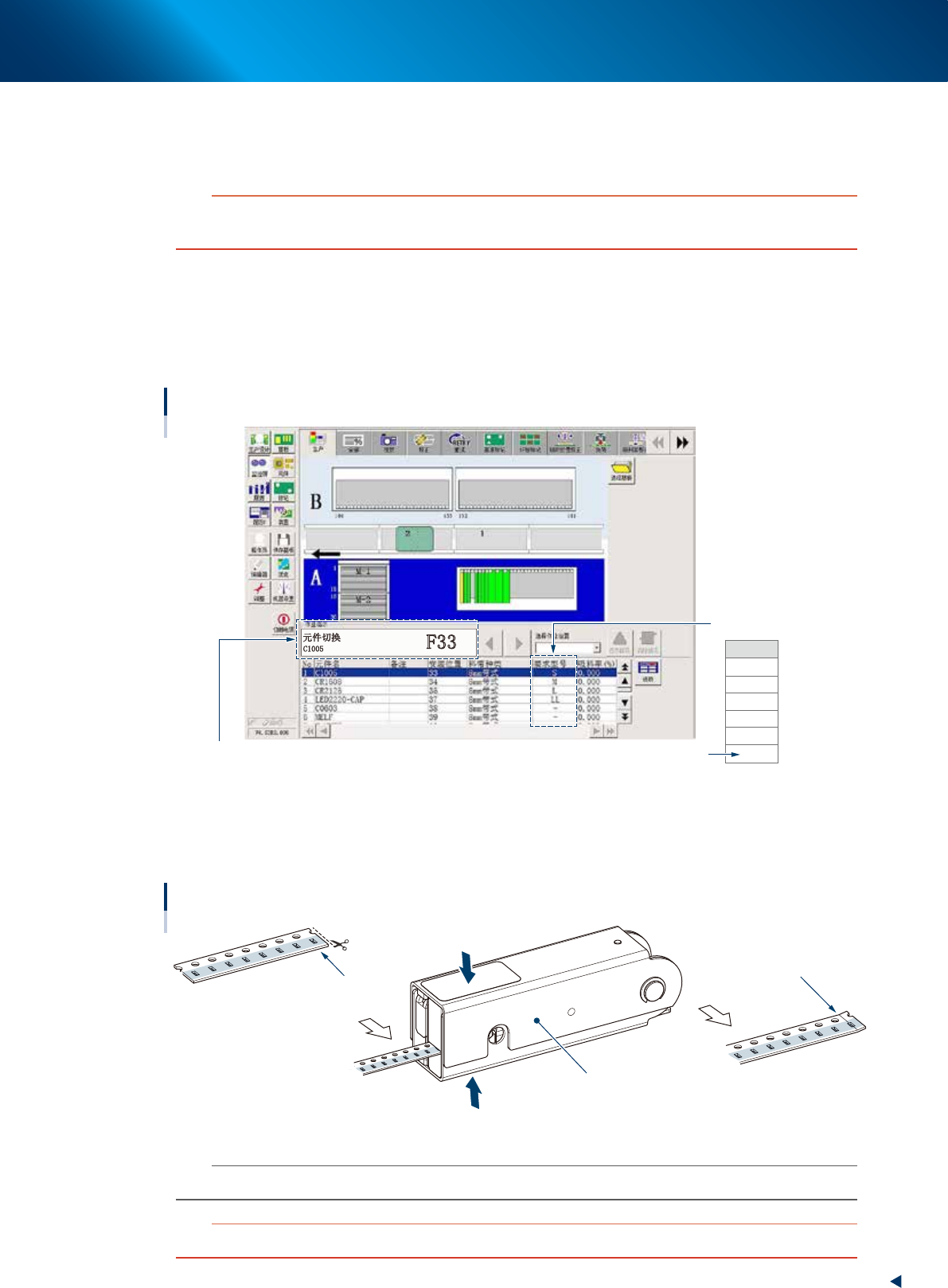

1
准备料带盘。
1. 按 [ 监控屏 ] 按钮，打开“生产”画面。
2. 在“作业指示”显示框中确认元件名、送料器安装位置，在元件列表的“要求型号”栏中确认压料
盖的型号。
[监控屏] -“生产”画面
压料盖的型号
元件名、送料器安装位置
未使用自动续料式送料器
要求型号
LL
L
M
S
2S
－
元件切换
C1005
F33
66307-KLU-10
2
处理料带前端。
剪断料带前端并弯折。
前端处理
从料腔一侧剪断料带
弯折后的状态
折带器
夹住料带
65307-KLU-40
n
要点
关于料带的剪断方法与前端的弯折方法，请参照前述第 2 章“1.2 料带的前端处理”。
c
注意
若不正确处理料带前端，可能会无法正常载入料带。
2. 运行准备
3-20
第 3 章自动续料式送料器的使用
3

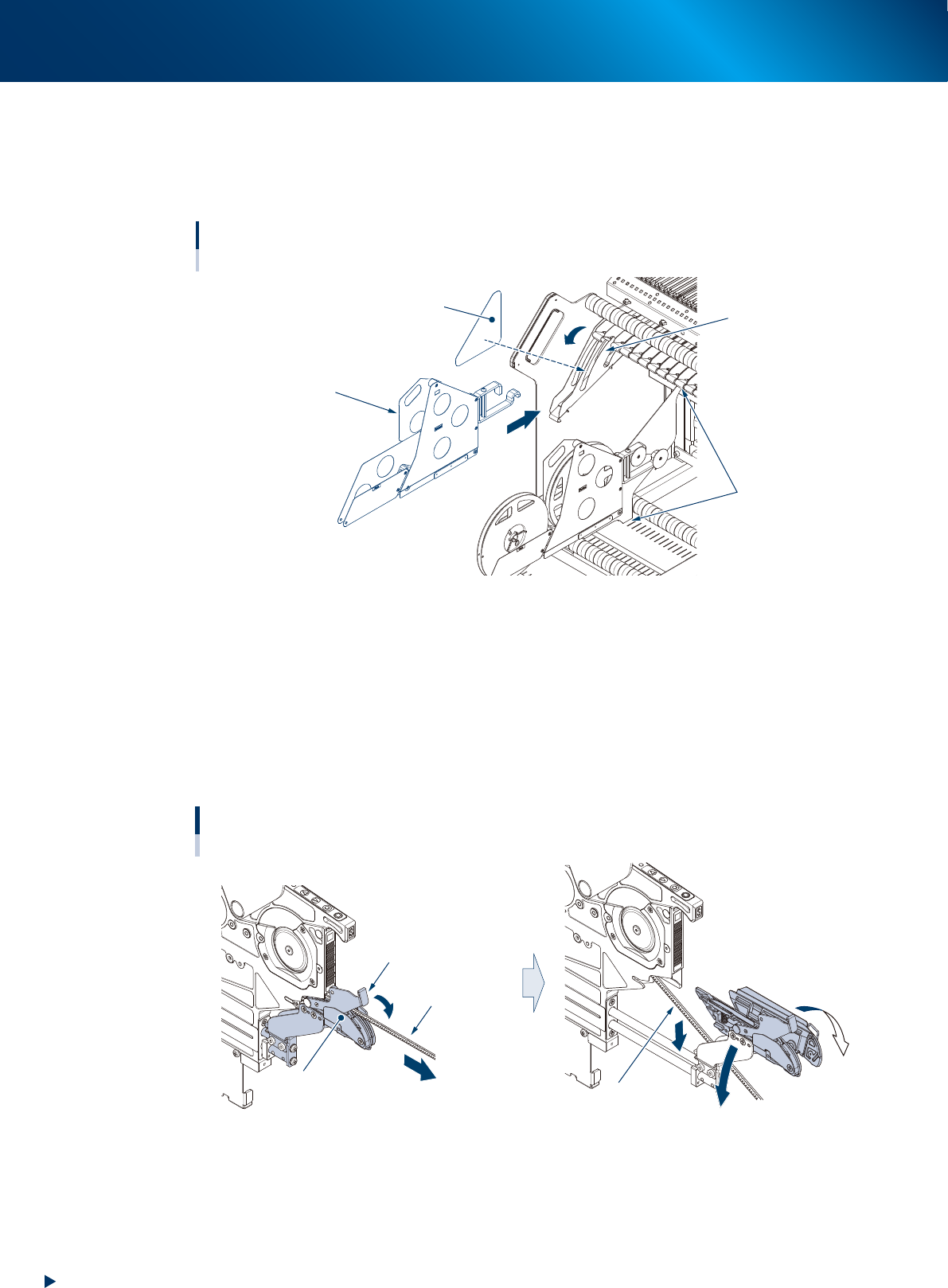

( 初装元件时 ) 安装预装托架。
1. 如下图所示，放下需要安装元件的安装位置号码的料带盘托架。
2. 将预装托架插入料带盘托架，并挂在料带盘托架里侧的挂杆上。
3. 将垫板插入料带盘托架中。
安装预装托架
以YSM20系列的一次性换料车为例
垫板
料带盘托架
隔板的安装位置
预装托架
(已装入先用的料带盘)
65308-KLU-50
4
将料带盘装入预装托架中。
将初装或补充的料带盘装入预装托架。
5

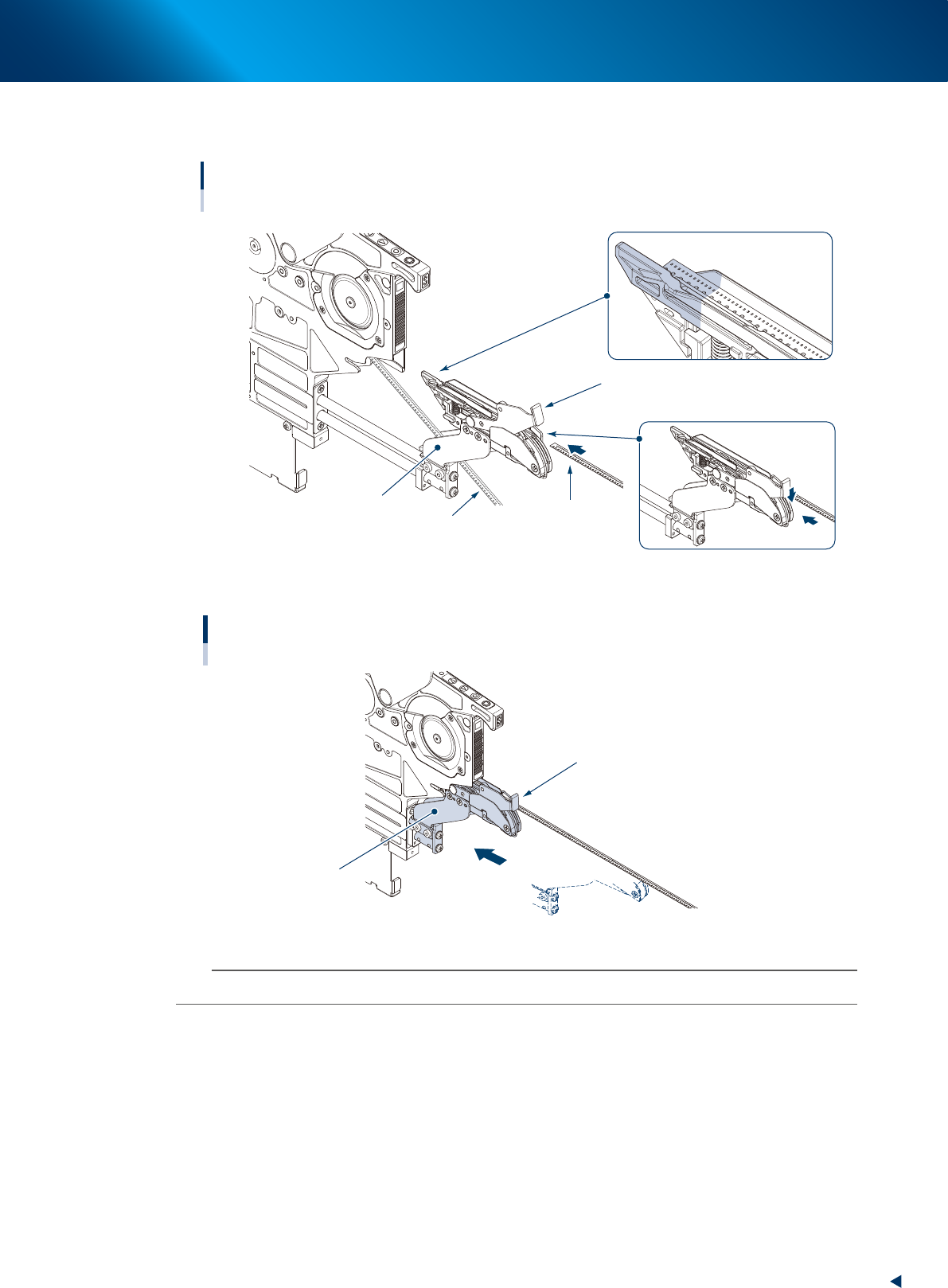

将料带安装在自动续料式送料器的料带载入部。
1. 按住料带夹杆将料带载入部抽出。
2. ( 从先用料带盘供给元件时 ) 松开按住料带夹杆的手，夹带单元左右打开，使用中的料带从料带载入
部下落。
抽出料带载入部
放下使用中的料带
松开按压料带夹杆，夹带单元
将左右打开。
料带夹杆
料带载入部
使用中的料带
使用中的料带
65321-KLU-00
