1. 运行之前的准备 3-8 第 3 章自动续料式送料器的使用 1.3 自动续料式送料器的优化 自动续料式送料器与 SS 电动送料器 ( 以下简称“SS”) 或 ZS 电动送料器 ( 以下简称“ZS”) 同时使用时，受 送料器结构的影响，可能会出现难以操作送料器按钮的情况。 因此，通过对自动续料式送料器的安装位置进行优化，可以将送料器分配到便于操作送料器按钮的位置。 n 要点 要使用本功能 需要安装选配软件 P-Tool 或 YSU…
1. 运行之前的准备
3-7
第 3 章自动续料式送料器的使用
█

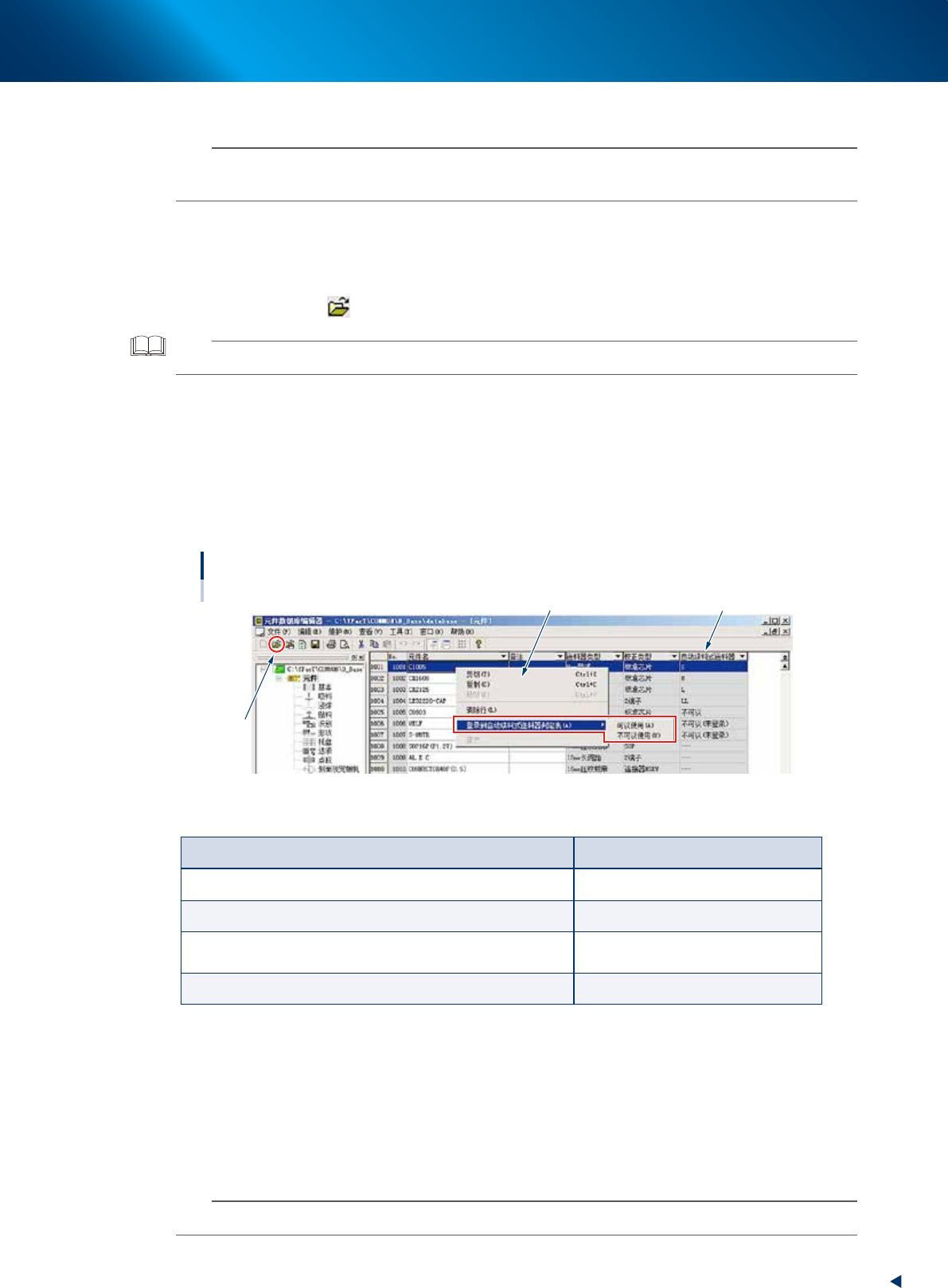

从元件数据库编辑器的元件画面设定是否可以使用自动续料式送料器
n
要点
下列操作只在编辑用户数据库时才可以使用。因此，若从 YAMAHA 数据库启动则无法使用。
设定对象为 1001 号以后的所有元件。
1
打开元件数据库数据列表画面。
1. 从“基板编辑器”画面的“文件”菜单中选择“元件数据库编辑器”-“用户数据库”，打开“元件
数据库编辑器”画面。
2. 点击工具栏中的
图标 , 选择“database”文件并按 [ 选择 ] 按钮，打开元件数据库数据列表画面。
参考
“元件数据库编辑器”画面也可以从“基板资源管理器”画面的“数据”菜单中打开。
2
打开右键菜单。
1. 选择需要设定的 1 行或多行元件。
2. 点击鼠标右键，打开右键菜单。
3
设定是否使用自动续料式送料器。
从“登录到自动续料式送料器判定表 (A)”的子菜单选择“可以使用”或“不可以使用”。
判定表的更新
元件数据库编辑器
右键菜单
1
“自动续料式送料器”栏
66302-KLU-10
►
“自动续料式送料器”栏
条 件 “自动续料式送料器”栏的显示
可以使用自动续料式送料器的元件 2S、S、M、L、LL ( 显示为其中之一 )
不支持自动续料式送料器 ---
判定表中“Feeder Type”的自动续料式送料器为“FALSE”且
未在判定表中登录的元件
不可以 ( 未登录 )
在判定表中登录为“FALSE”的元件 不可以
█
选项设置
只有具备下列条件，前述右键菜单中才会显示“登录到自动续料式送料器判定表 (A)”命令。
•
勾选了“选项设置”-“功能”画面中的“使用自动续料式送料器判定表”选择框。
•
在离线软件基板编辑器进行编辑时。
•
在元件数据库编辑器编辑用户数据库数据时。
n
要点
在贴片机内的编辑器进行编辑时，因没有选项设置而不会显示“登录到自动续料式送料器判定表”命令。
1. 运行之前的准备
3-8
第 3 章自动续料式送料器的使用
1.3 自动续料式送料器的优化
自动续料式送料器与 SS 电动送料器 ( 以下简称“SS”) 或 ZS 电动送料器 ( 以下简称“ZS”) 同时使用时，受
送料器结构的影响，可能会出现难以操作送料器按钮的情况。
因此，通过对自动续料式送料器的安装位置进行优化，可以将送料器分配到便于操作送料器按钮的位置。
n
要点
要使用本功能需要安装选配软件 P-Tool 或 YSUP-PM。
此外，还需要勾选“选项设置”→“功能”选项卡页面的“使用自动续料式送料器判定表”。
►
修改已有的设置时
1.从基板列表中选择需要修改的基板。
2.按 [ 编辑设置 ]-[ 详细设置 ] 按钮，打开“分配送料器安装位置”选项卡页面。
►
新建设置时
按 [ 创建设置 ]-[ 详细设置 ] 按，打开“分配送料器安装位置”选项卡页面。
自动续料式送料器的优化
以新建设置为例
允许／禁止安装可使用自动续料式送料器的元件 决定安装位置的方法
选择基板
66303-KLU-10
1. 运行之前的准备
3-9
第 3 章自动续料式送料器的使用
█
设定“允许／禁止安装可使用自动续料式送料器的元件”
按送料器架分别设定是否可以安装自动续料式送料器。
允许／禁止安装 实施内容
禁止 禁止在对象送料器架上安装自动续料式送料器。只可以安装 SS 或 ZS。
专用 在对象送料器架上只可以安装自动续料式送料器。
允许 在对象送料器架上既可以安装自动续料式送料器也可以安装 SS 或 ZS。
█
设定“决定安装位置的方法”
按贴片机分别设定决定自动续料式送料器与 SS 或 ZS 送料器安装位置的方法。本设定只对在“允许／禁止
安装可使用自动续料式送料器的元件”中设定为“允许”的送料器架的贴片机进行设定。
参考
送 料 器 切 换 作 业 ， 是 指 “ 拆 装 送 料 器 ”、“ 剪 断 料 带 ”、“ 读 取 送 料 器 的 I D 条 形 码 ( 校 验 元 件 ) ”。
决定安装位置的方法 内容、实施示意图
考虑作业性
决定送料器的安装位置，使送料器切换作业可以进行。
：自动续料式送料器
优化之前 优化之后
：ZS/SS
分区域
在送料器架内划分安装自动续料式送料器的区域与安装 SS 或 ZS 的区域。
：ZS/SS
：自动续料式送料器
优化之前 优化之后
任意使用
决定送料器的安装位置时，不考虑送料器的种类 ( 自动续料式送料器、SS 或 ZS)。
与以往的优化相同。
n
要点
•
要对自动续料式送料器的安装位置进行优化，必须勾选“选项设置”画面中的“使用自动续料式送料器判定表”选
择框。
•
在贴片机中也可以对送料器进行优化，但因不存在选项设置而无法对自动续料式送料器的安装位置进行优化。
n
要点
周期时间决定于基板程序，但对自动续料式送料器的安装位置进行优化，一般周期时间可能会延长 0.6 〜 1.9%。
