1. 运行之前的准备 3-12 第 3 章自动续料式送料器的使用 1.5 按生产线启用自动续料式送料器的方法 n 要点 要使用本功能 需要安装选配软件 P-Tool 或 YSUP-PM。 按生产线可以分别指定是否启用与自动续料式送料器相关的功能。 与自动续料式送料器相关的功能如下 ： • 使用基板编辑器更新自动续料式送料器判定表 • 自动续料式送料器的优化 • 安装位置的确认与送料器位置设置信息列表的输出 ► 只有在下列条件下才…
1. 运行之前的准备
3-11
第 3 章自动续料式送料器的使用
1.4.2 输出送料器位置设置信息列表确认自动续料式送料器的信息
元件是否可以使用自动续料式送料器还可以通过输出送料器位置设置信息列表来确认。
►
是否可以使用自动续料式送料器的显示
•
可以使用自动续料式送料器的元件，送料器位置设置信息列表的“送料器类型”栏中还会输出“ALF_ 型
号 ”。
•
不可以使用自动续料式送料器的元件，则只会输出送料器的类型。
►
送料器位置设置信息列表的显示
送料器位置设置信息列表，从“送料器查看器”画面的“生产计划 (P)”菜单中的“输出送料器位置设置信
息列表 (A)”命令可以输出。
输出送料器位置设置信息列表
确认自动续料式送料器的信息
可以使用自动续料式送料器的元件
不可以使用自动续料式送料器的元件
66305-KLU-10
n
要点
要确认送料器的安装位置，或输出送料器位置设置信息列表来确认自动续料式送料器的信息，必须勾选“选项设置”画
面中的“使用自动续料式送料器判定表”选择框。
1. 运行之前的准备
3-12
第 3 章自动续料式送料器的使用
1.5 按生产线启用自动续料式送料器的方法
n
要点
要使用本功能需要安装选配软件 P-Tool 或 YSUP-PM。
按生产线可以分别指定是否启用与自动续料式送料器相关的功能。
与自动续料式送料器相关的功能如下 ：
•
使用基板编辑器更新自动续料式送料器判定表
•
自动续料式送料器的优化
•
安装位置的确认与送料器位置设置信息列表的输出
►
只有在下列条件下才可以进行指定
•
勾选了“选项设置”画面中的“使用自动续料式送料器判定表”选择框。若没有勾选，则所有生产线都
无法使用与自动续料式送料器相关的功能。
•
生产线内必须有支持自动续料式送料器的贴片机。若没有，则所有生产线都无法使用与自动续料式送料
器相关的功能。
█
指定方法
1
启动基板资源管理器。
从“开始”菜单启动基板资源管理器。
2
选择生产线并打开右键菜单。
在“基板资源管理器”画面右侧的树形菜单中选择需要指定是否启用与自动续料式送料器相关功能的
生产线，并点击鼠标右键打开右键菜单。
3
指定是否使用自动续料式送料器。
选择右键菜单中的“自动续料式送料器使用设置 (A)”之后，在显示的子菜单中指定是否使用。
使用自动续料式送料器的生产线指定为“使用自动续料式送料器 (U)”，不使用的生产线指定为“不使
用自动续料式送料器 (N)”。
n
要点
“自动续料式送料器使用设置 (A)”的默认设置为“使用自动续料式送料器 (U)”。
按生产线启用自动续料式送料器
右键菜单
66306-KLU-00
2. 运行准备
3-13
第 3 章自动续料式送料器的使用
2. 运行准备

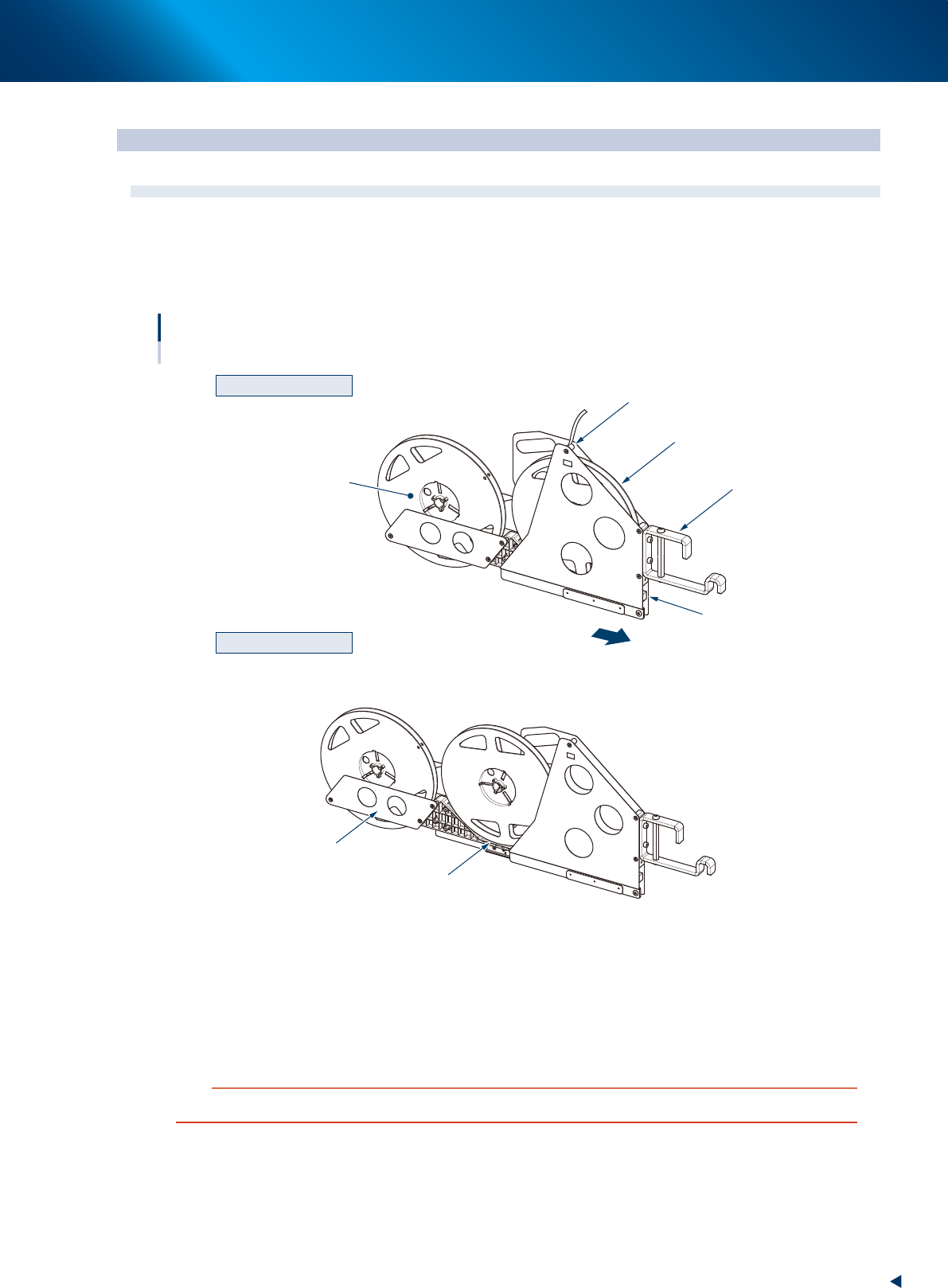

2.1 预装托架与安装方法
2.1.1 预装托架
预装托架是安装在一次性换料车或固定送料器架用料带盘托架上使用的。料带盘安装部有 2 处，为滑动式，前
侧安装准备先用的料带盘，后侧安装准备后用的料带盘。
预装托架
各部的名称
关闭状态 (供给元件时)
打开状态 (安装元件时)
先用的料带盘
料带导向滚轮
滑动用挡块
后用的料带盘
后用料带盘安装部
先用料带盘安装部
前侧
挂钩部
65301-KLU-30
►
滑动用挡块
从关闭状态打开时
在关闭状态下，若将后用料带盘安装部向前侧推动，可以解除滑动用挡块的锁定状态。
从打开状态关闭时
将后用料带盘安装部向前侧推动。若轻微拉动后用料带盘安装部也不会松脱，即说明已被锁定。
c
注意
在关闭状态下，请勿强行拉动后用料带盘安装部。否则，滑动用挡块会被损坏。
