4. 故障排除 3-38 第 3 章自动续料式送料器的使用 4.5 无法载入料带或向后排出料带时 █ 故障状态 ： 即使按 [LOAD] 按钮也无法载入料带。 ► 原因 1. 料带的安装位置过浅而未到达链齿轮位置。 2. 料带的安全位置过深而到达了传感器 2 的位置。 ► 原因 1 的解决方法 如果料带的安装位置过浅而未到达链齿轮位置时，将料带载入部和料带抽出并将料带安装位置再向里侧稍微 推进之后，重新安装。 ►…
4. 故障排除
3-38
第 3 章自动续料式送料器的使用

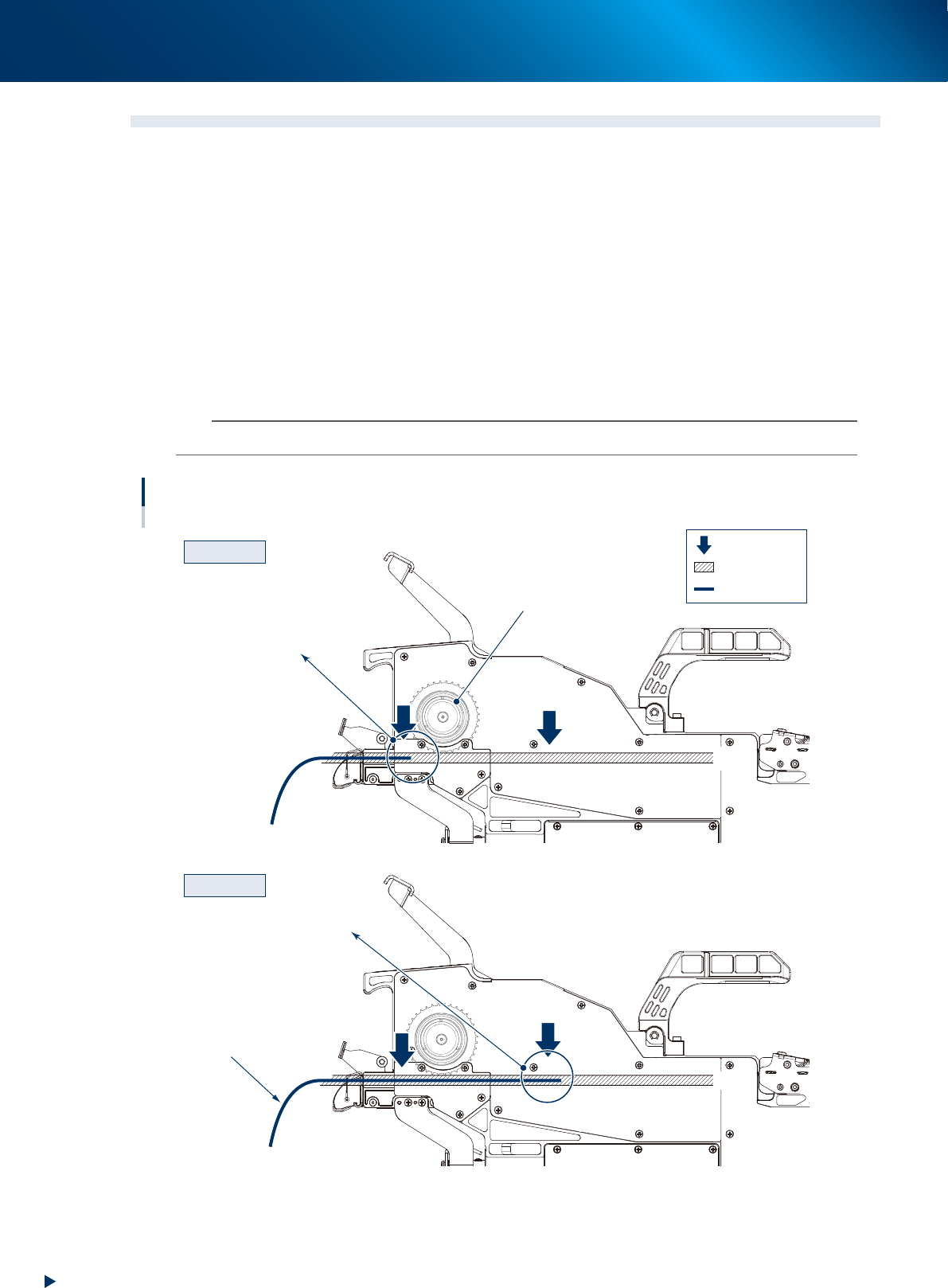

4.5 无法载入料带或向后排出料带时
█
故障状态 ：即使按 [LOAD] 按钮也无法载入料带。
►
原因
1.料带的安装位置过浅而未到达链齿轮位置。
2.料带的安全位置过深而到达了传感器 2 的位置。
►
原因 1 的解决方法
如果料带的安装位置过浅而未到达链齿轮位置时，将料带载入部和料带抽出并将料带安装位置再向里侧稍微
推进之后，重新安装。
►
原因 2 的解决方法
如果料带的安全位置过深而到达了传感器 2 的位置时，按下夹杆之后将料带稍微抽出远离传感器 2 的位置。
n
要点
在贴片机运行过程中或传感器 3 的位置有料带时，无法向后排出料带。
料带
2
3
2
3
原因 2
原因 1
无法载入料带
链齿轮
料带未到达链齿轮
传感器2检出了料带
：料带检出传感器
：料带移动路径
：料带
65319-KLU-30
4. 故障排除
3-39
第 3 章自动续料式送料器的使用
█

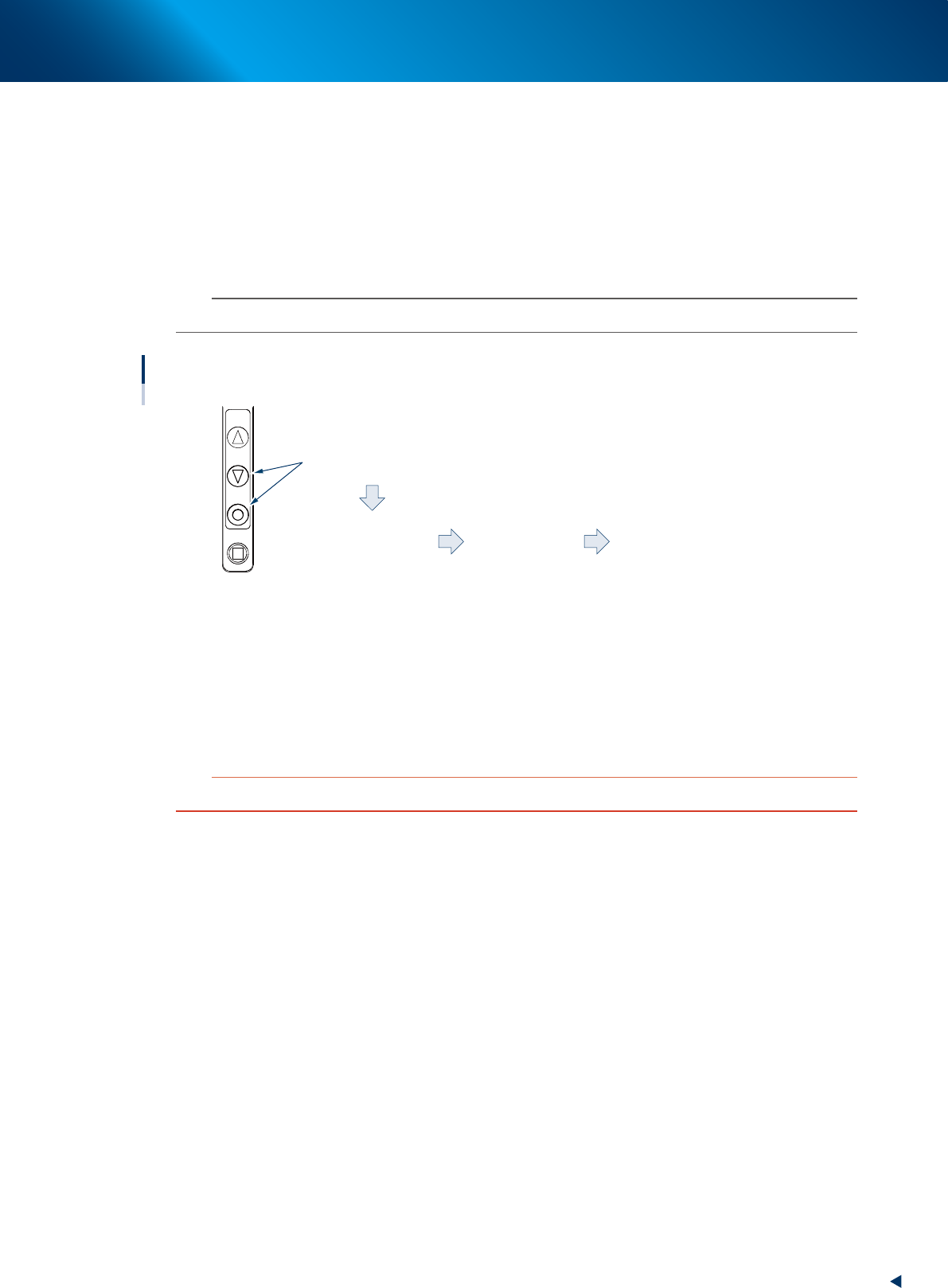

故障状态 ：向后排出料带的过程中，料带停在了中途。
►
解决方法
按 [FUNC]+[BACK] 按钮，重新向后排带。
█
故障状态 ：无法向后排出料带。
►
解决方法
从贴片机上拆下自动续料式送料器，在没有接通电源的状态下用手抽出料带。
n
要点
运行过程中或传感器 3 的位置有料带时，无法向后排出料带。
FEED
BACK
FUNC
LOAD
同时按 [BACK]、[FUNK]按钮
无法向后排出料带
即使按按钮
也无法排出料带
从贴片机上拆下
自动续料式送料器
在未接通电源的状态下
用手抽出料带
65320-KLU-30
█
故障状态 ：无法载入料带与向后排出料带
►
原因
送料器中可能有料带残留。
►
解决方法
请根据需要，拆卸压料盖清除残留的料带。
c
注意
清除残留的料带时，请勿拆卸压料盖以外的部件。拆卸压料盖清除了残留的料带之后，请务必装回原来的压料盖。
