3. 维护保养与配件的更换 4-16 第 4 章维护保养与配件的更换 3.8 料带载入部 料带载入部的夹带单元有新旧两种类型，夹带单元的左右件不能新旧混用。旧型夹带单元发生故障时，必须左 右同时换上新型夹带单元的配件。 3.8.1 夹带单元的更换 1 拆卸夹带单元。 用十字螺丝刀拆下固定夹带单元配件 1、2 的固 定螺钉之后，取下配件 1、2。 2 安装新的配件 1、2。 按照与 Step1 相反的步骤组装配件 1、2。 • 拧紧…
3. 维护保养与配件的更换
4-16
第 4 章维护保养与配件的更换

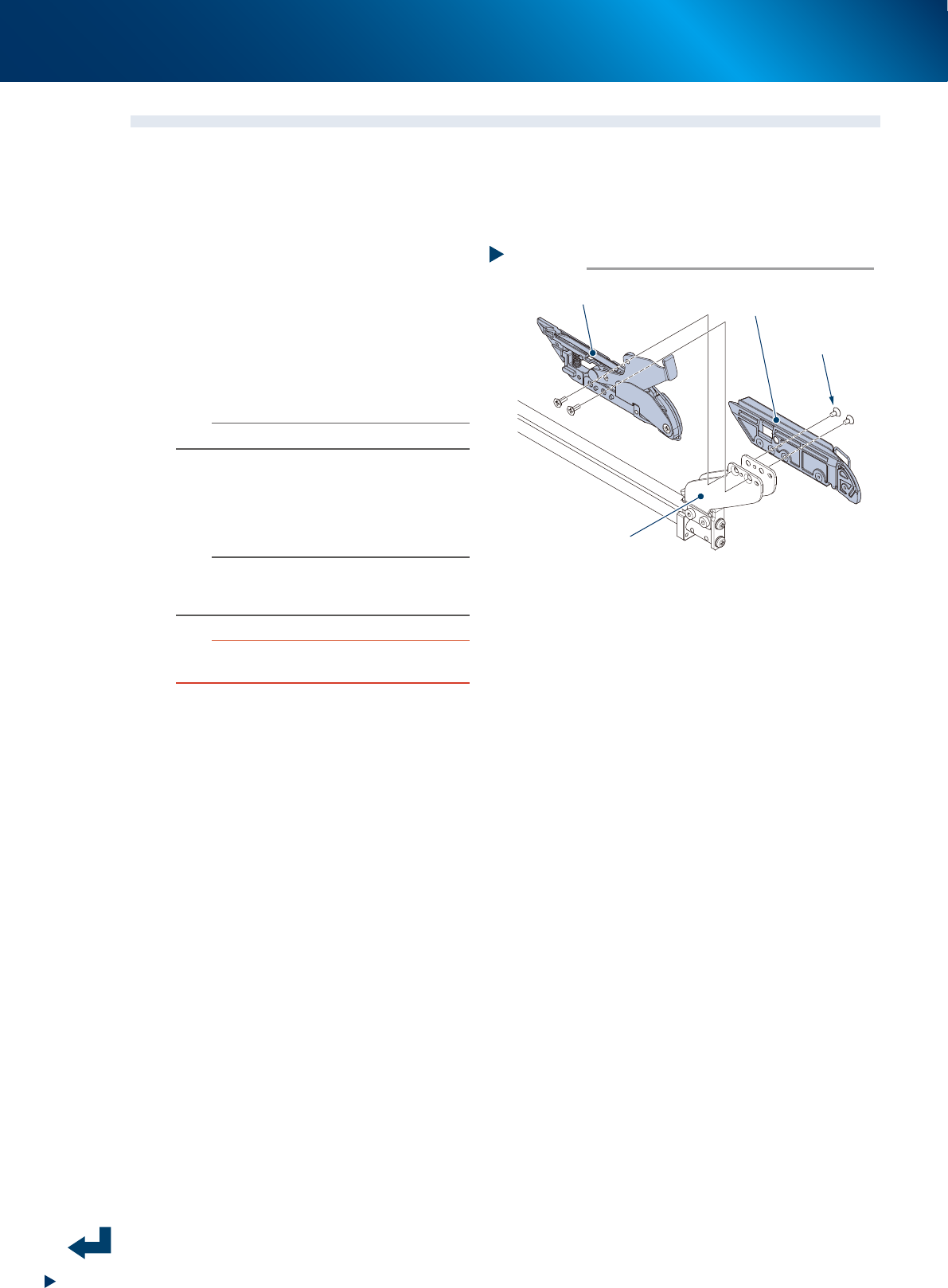

3.8 料带载入部
料带载入部的夹带单元有新旧两种类型，夹带单元的左右件不能新旧混用。旧型夹带单元发生故障时，必须左
右同时换上新型夹带单元的配件。
3.8.1 夹带单元的更换
1
拆卸夹带单元。
用十字螺丝刀拆下固定夹带单元配件 1、2 的固
定螺钉之后，取下配件 1、2。
2
安装新的配件 1、2。
按照与 Step1 相反的步骤组装配件 1、2。
•
拧紧扭矩 ：40N
•
cm
n
要点
请务必成对更换配件 1、2。
3
确认安装状态。
将料带载入部插回原位再抽出，反复数次确认是
否顺畅。
n
要点
在 Step3 的确认中，确认到料带载入部无法顺畅插回原
位时，若只需稍微调整即可解决，可以适当拧松 Step1
中拆卸过的固定螺钉再重新拧紧。
c
注意
请勿给料带载入部的树脂部添加润滑油或涡轮机油等。
否则，可能会导致树脂部老化。
Step 1-2
更换夹带单元
夹带单元支架
配件2
固定螺钉
配件1
65422-KLU-40
3. 维护保养与配件的更换
4-17
第 4 章维护保养与配件的更换

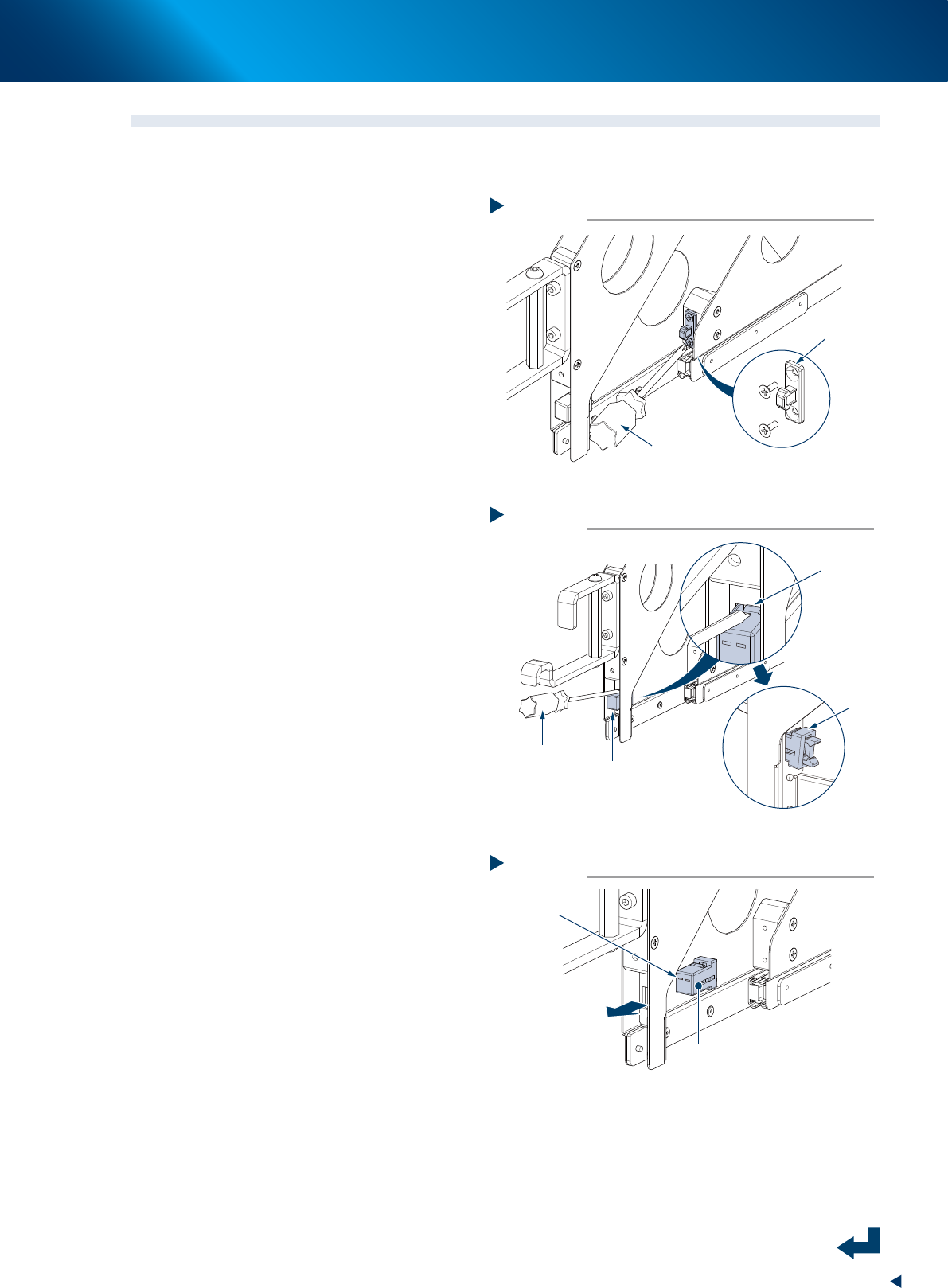

3.9 预装托架部
3.9.1 滑动用挡块的更换
1
更换滑轨侧的保持件。
用十字螺丝刀拆卸滑轨侧的保持件之后，换上新
的保持件。
2
拆卸挡块。
1. 如右图所示，用一字螺丝刀按压 2 个勾片中
的一个，使勾片从内侧松脱。
2. 再按另一个勾片，使挡块从预装托架中脱落。
3
安装新的挡块。
如右图所示，将新挡块的开口部置于上侧之后从
内侧插入。
4
确认动作。
按滑轨侧确认锁定与解锁的动作。
更换保持件
Step 1
十字螺丝刀
保持件
65423-KLU-00
拆卸挡块
Step 2
一字螺丝刀
挡块
勾片 (2处)
抽取
65424-KLU-00
安装挡块
Step 3
将开口部置于
上侧
挡块
65425-KLU-00
