1. 概要 1-9 第 1 章概要 1.4 准备料带时使用的治具 1.4.1 盖带量具 使用盖带量具，可以确认盖带的封合部与料腔尺寸，由此可以正确选用自动续料式送料器以及判断是否可以使 用自动续料式送料器。选用条件如下 ： • 从确认窗可以看见料腔的边缘。 • 从确认窗无法看见封合部。 • 左右的封合部与盖带量具之间有余量。 盖带量具 封合宽度确认用治具 定位针 盖带量具 封合部 确认窗 65102-KLU-50 盖带…
1. 概要
1-8
第 1 章概要
1.3 适用的元件尺寸
自动续料式送料器根据适用的元件尺寸可以分为下表所示的 5 种型号。使用时，请务必确认下图所示压料盖部
与操作按钮部的型号标识。
选择适合带装元件使用的自动续料式送料器时，请使用盖带量具 ( 专用治具 )。
自动续料式送料器的种类
型号标识的位置
压料盖部
操作按钮部
型号
型号
65101-KLU-50
适用的元件尺寸 ：单位为 mm、括号内的单位为英寸
型号 适用的元件尺寸 料带种类 适用的料带宽度 送料间距
2S 0603 (0201)*、1005 (0402) 纸 8mm 2mm
S 1005 (0402) 纸 8mm 2mm
M 1608 (0603) 纸 8mm 2mm 或 4mm
L 2012 (0805) 纸 8mm 2mm 或 4mm
LL 3216 (1206) 纸 8mm 2mm 或 4mm
* 0603(0201) 时，只适用其中的磁性元件。
1. 概要
1-9
第 1 章概要

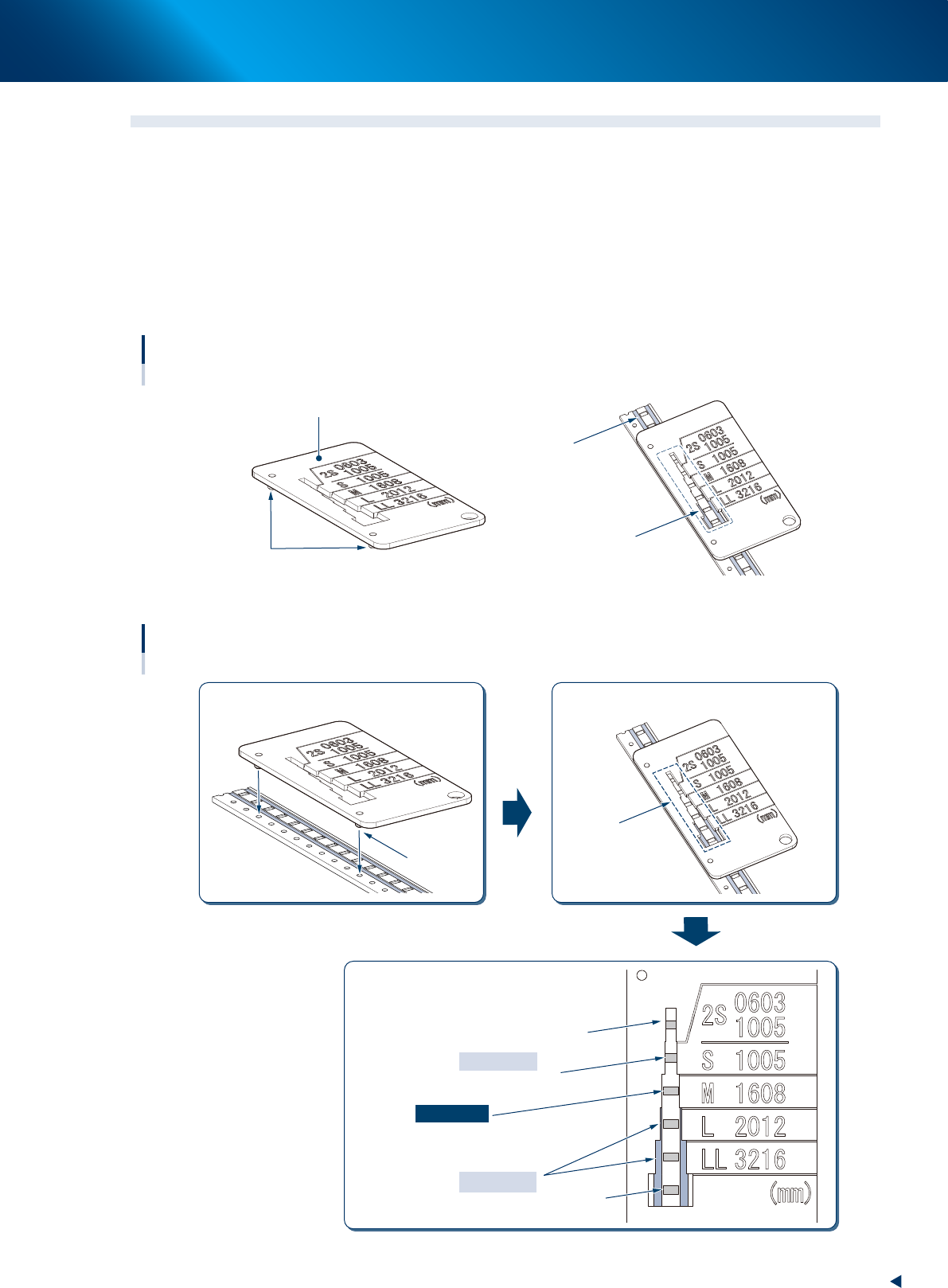

1.4 准备料带时使用的治具
1.4.1 盖带量具
使用盖带量具，可以确认盖带的封合部与料腔尺寸，由此可以正确选用自动续料式送料器以及判断是否可以使
用自动续料式送料器。选用条件如下 ：
•
从确认窗可以看见料腔的边缘。
•
从确认窗无法看见封合部。
•
左右的封合部与盖带量具之间有余量。
盖带量具
封合宽度确认用治具
定位针
盖带量具
封合部
确认窗
65102-KLU-50
盖带量具的使用方法
将定位针插入走带孔。
対象外
対象外
确认窗
定位针
1
判断可以使用的送料器型号。
3
从确认窗中确认封合部的宽度。
2
不适用
不适用
无法看见料腔的边缘。
可以看见料腔的边缘，
且无法看见封口部。
可以看见封口部。
适用
65118-KLU-10
1. 概要
1-10
第 1 章概要

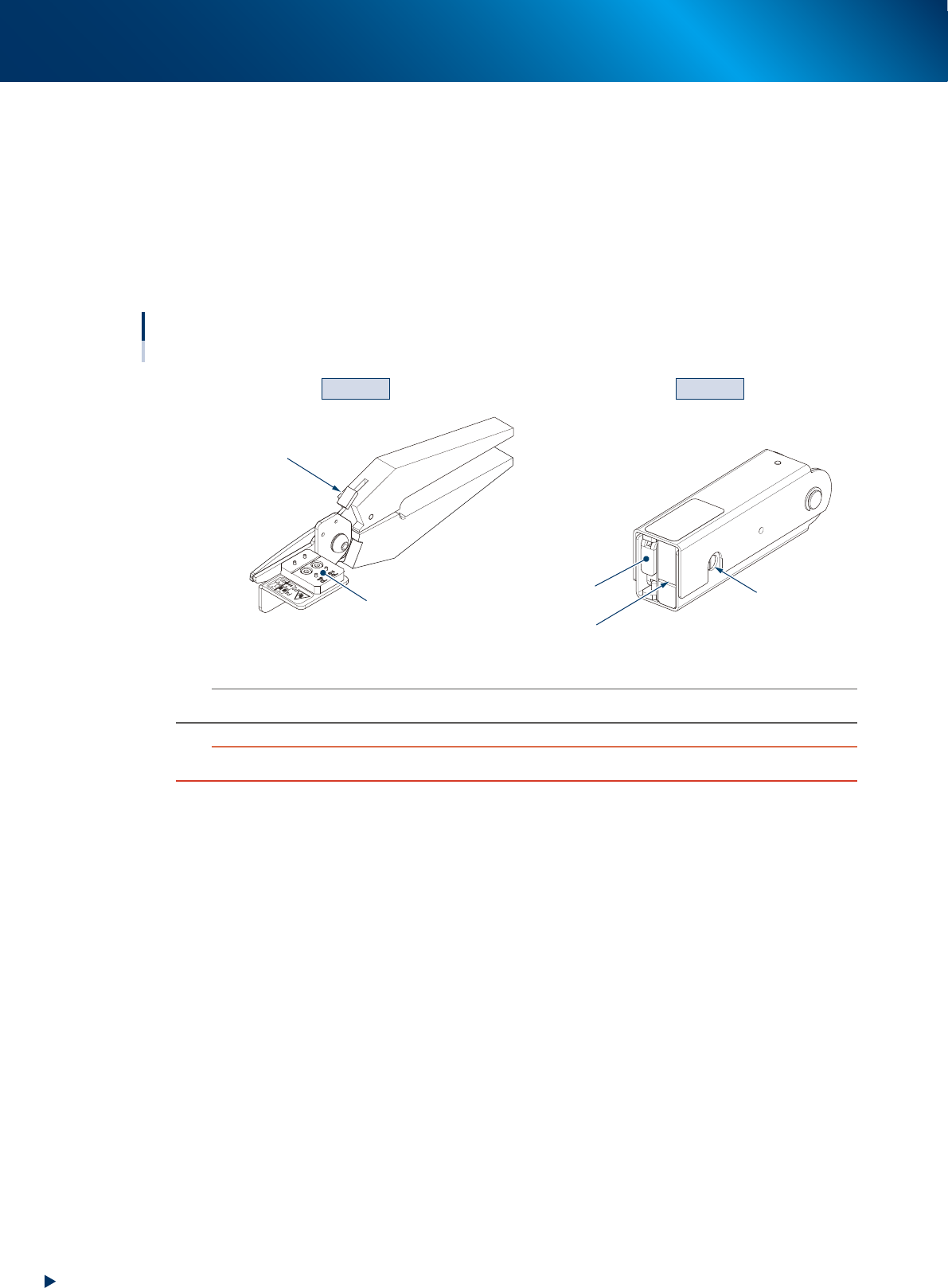

1.4.2 料带前端处理用治具
要使料带被正确载入，需要先剪断料带的前端再进行弯折。
►
剪带器 ( 剪刀 )
剪断料带前端时使用。只要将料带安装在剪带器上的指定位置就可以正确剪断料带。剪带器支持 2mm 间距
和 4mm 间距的料带。
►
折带器 ( 料带前端弯折治具 )
弯折料带时使用。弯折位置可以从折带器侧面的确认窗确认。
料带前端处理用治具
剪断与弯折料带用
纸料带插入位置
确认窗
左侧不使用
锁杆
料带固定部
剪带器
折带器
65119-KLU-00
n
要点
关于料带前端处理用治具的使用方法，请参阅后述第 2 章“1.1 料带的剪断位置与剪断方法”。
c
注意
若不正确处理料带前端，将无法正常载入料带。
