3. 操作按钮部
3-30
第 3 章自动续料式送料器的使用
3.1.2 按钮部
►
[FEED] 按钮
使料带向前走带时使用。长按可以连续向前走带。
►
[BACK] 按钮
[BACK] 按钮无法单独使用，只能与 [FUNC] 按钮组合使用。
►
[FUNC] 按钮
与 [FEED] 按钮或 [BACK] 按钮组合使用。
•
[FUNC]+[FEED] 按钮，向前强制排出料带。
•
[FUNC]+[BACK] 按钮，向后排出料带。
送料器的动作与传感器的检出状态
按钮操作 送料器的动作
传感器的料带检出状态
1 ( 前端 ) 2 ( 中央 ) 3 ( 入口 )
按 1 次 [FEED] 按钮 向前传送 2 个间距 (2mm) no care no care no care
按 1 次 [LOAD] 按钮 将料带载入吸料位置 OFF OFF ON
按 1 次 [FUNC]+[FEED] 按钮 向前侧排出料带 ON no care no care
按 1 次 [FUNC]+[BACK] 按钮 向后侧排出料带 ON ON OFF
►
[LOAD] 按钮
使预装状态 ( 预装区 ) 的料带被载入到吸料位置。
n
要点
上述按钮的操作在自动运行过程中无法使用。

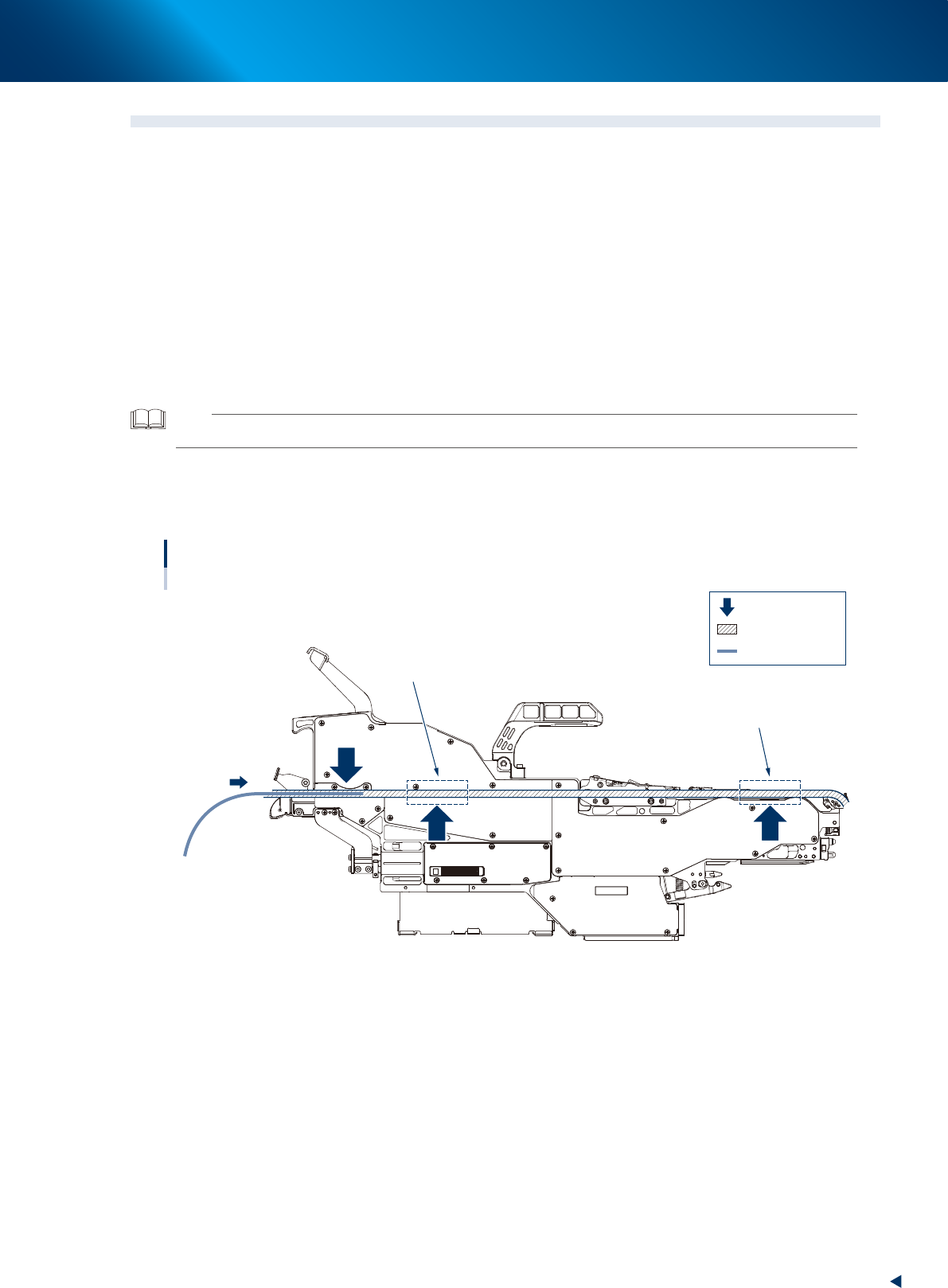

3.1.3 送料器内部的传感器
1
2 3
料带检出传感器的安装位置
：料带检出传感器
料带载入部
吸料位置
65314-KLU-20
传感器检出状态与可进行的动作
传感器编号
状态 可进行的动作
1 ( 前端 ) 2 ( 中央 ) 3 ( 入口 )
OFF OFF OFF 所有传感器都没有检出料带
OFF OFF ON 传感器 3 检出了补充的料带 载入料带
OFF ON ON 正在将补充的料带载入吸料位置
ON ON ON 所有传感器都检出了料带 吸料
ON ON OFF 传感器 1 与 2 检出了料带 吸料、排出料带
ON OFF no care 只有传感器 1 检出了料带 ( 料带末端 )
3. 操作按钮部
3-31
第 3 章自动续料式送料器的使用
3.2 按钮的单独操作
下面，介绍单独进行载入料带或向后排出料带时的操作方法。生产运行过程中，用完的料带将自动向后被排出。
新料带将自动被载入到吸料位置。

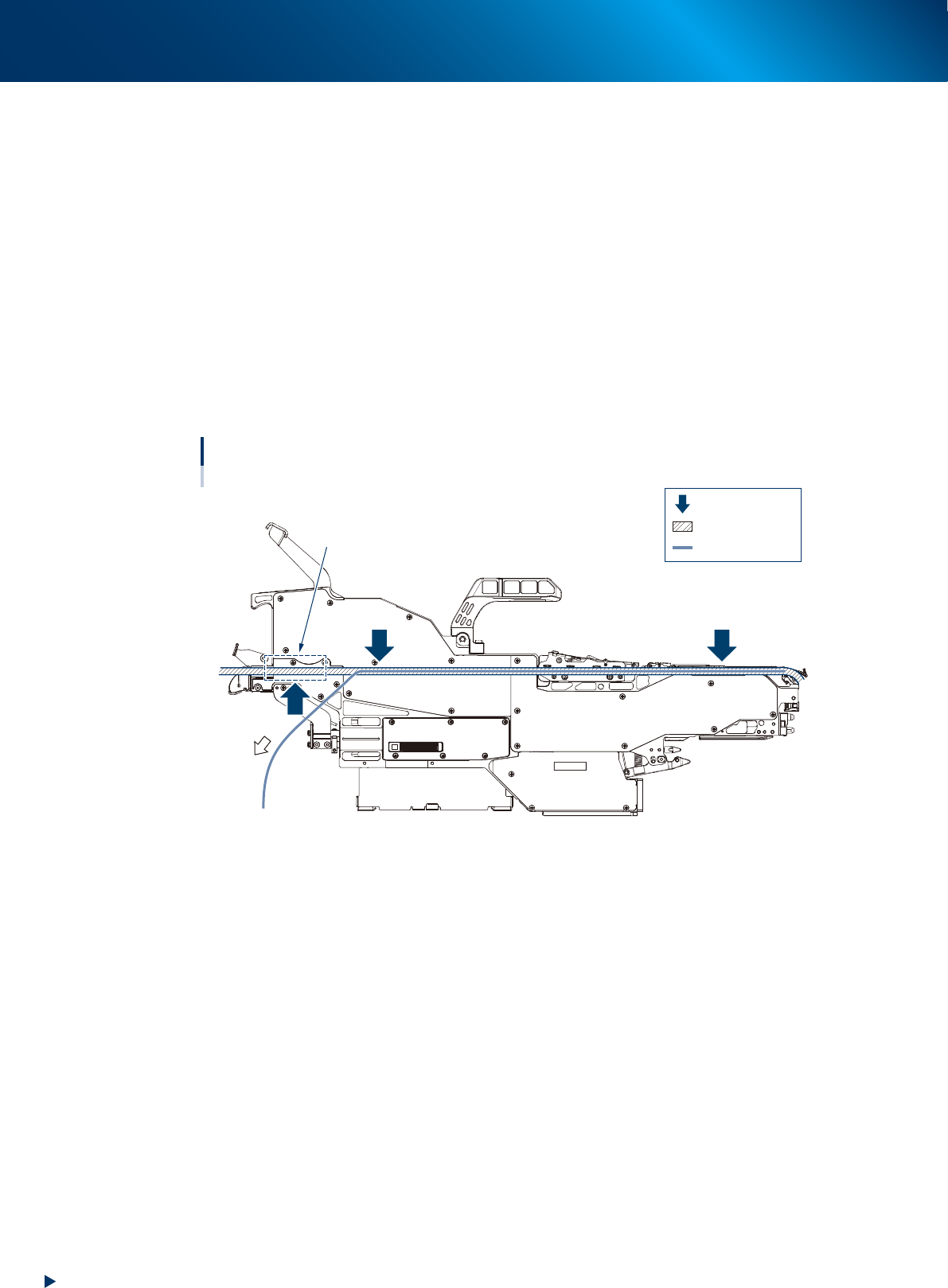

3.2.1 料带的载入
█
单独载入料带的条件
•
料带检出传感器 1 与 2 为 OFF 状态。
•
传感器 1 与 2 周围无料带。
1
将料带安装在料带载入部。
将补充的料带的前端部安装在料带载入部的安装区。
参考
料带的安装方法，请参阅本章前述“2.2 元件的安装”。
2
按 [LOAD] 按钮。
开始载入料带，自动将料带载入吸料位置。
12
3
载入料带
：料带检查传感器
：料带移动路径
：料带
此周围无料带
此周围无料带
65315-KLU-30
