2. 运行准备 3-25 第 3 章自动续料式送料器的使用 3 扫描元件 ( 料带盘 )ID。 使用条形码阅读器扫描需要安装的元件 ( 料带盘 )ID。 扫描元件ID 根据此ID，元件的 安装位置被确定 66309-KLU-10 4 ( 初装元件时 ) 安装自动续料式送料器。 在 Step3 中扫描的元件被确定，该元件安装位置的 LED 开始连续闪烁。 1. 在 LED 连续闪烁的安装位置上安装自动续料式送料器。 2. 将预装托架安…
2. 运行准备
3-24
第 3 章自动续料式送料器的使用
█
元件的安装步骤 ( 使用 ITOption)
下面，以事先完成了自动续料式送料器判定表的设定、对自动续料式送料器的安装位置进行了优化、输出了
送料器设置位置信息列表为前提，介绍使用 ITOption 选配软件时安装元件的步骤。
1
准备料带盘。
1. 按 [ 监控屏 ] 按钮，打开“生产”画面。
2. 在“作业指示”显示框中确认元件名、送料器安装位置，在元件列表的“要求型号”栏中确认压料
盖的型号。
[监控屏] -“生产”画面
压料盖的型号
元件名、送料器安装位置
未使用自动续料式送料器
要求型号
LL
L
M
S
2S
－
66308-KLU-10
2
处理料带前端。
剪断料带前端并弯折。
前端处理
从料腔一侧剪断料带
弯折后的状态
折带器
夹住料带
65307-KLU-40
n
要点
关于料带的剪断方法与前端的弯折方法，请参照前述第 2 章“1.2 料带的前端处理”。
c
注意
若不正确处理料带前端，可能会无法正常载入料带。
2. 运行准备
3-25
第 3 章自动续料式送料器的使用
3
扫描元件 ( 料带盘 )ID。
使用条形码阅读器扫描需要安装的元件 ( 料带盘 )ID。
扫描元件ID
根据此ID，元件的
安装位置被确定
66309-KLU-10
4
( 初装元件时 ) 安装自动续料式送料器。
在 Step3 中扫描的元件被确定，该元件安装位置的 LED 开始连续闪烁。
1. 在 LED 连续闪烁的安装位置上安装自动续料式送料器。
2. 将预装托架安装在一次性换料车或固定送料器架的料带盘托架上。
参考
安装预装托架的方法，请参阅本章前述“2.2.1 不使用 IT Option 时”的 Step3。
5
将料带盘安装在预装托架中。
将初装或补充的料带盘装入预装托架。
6

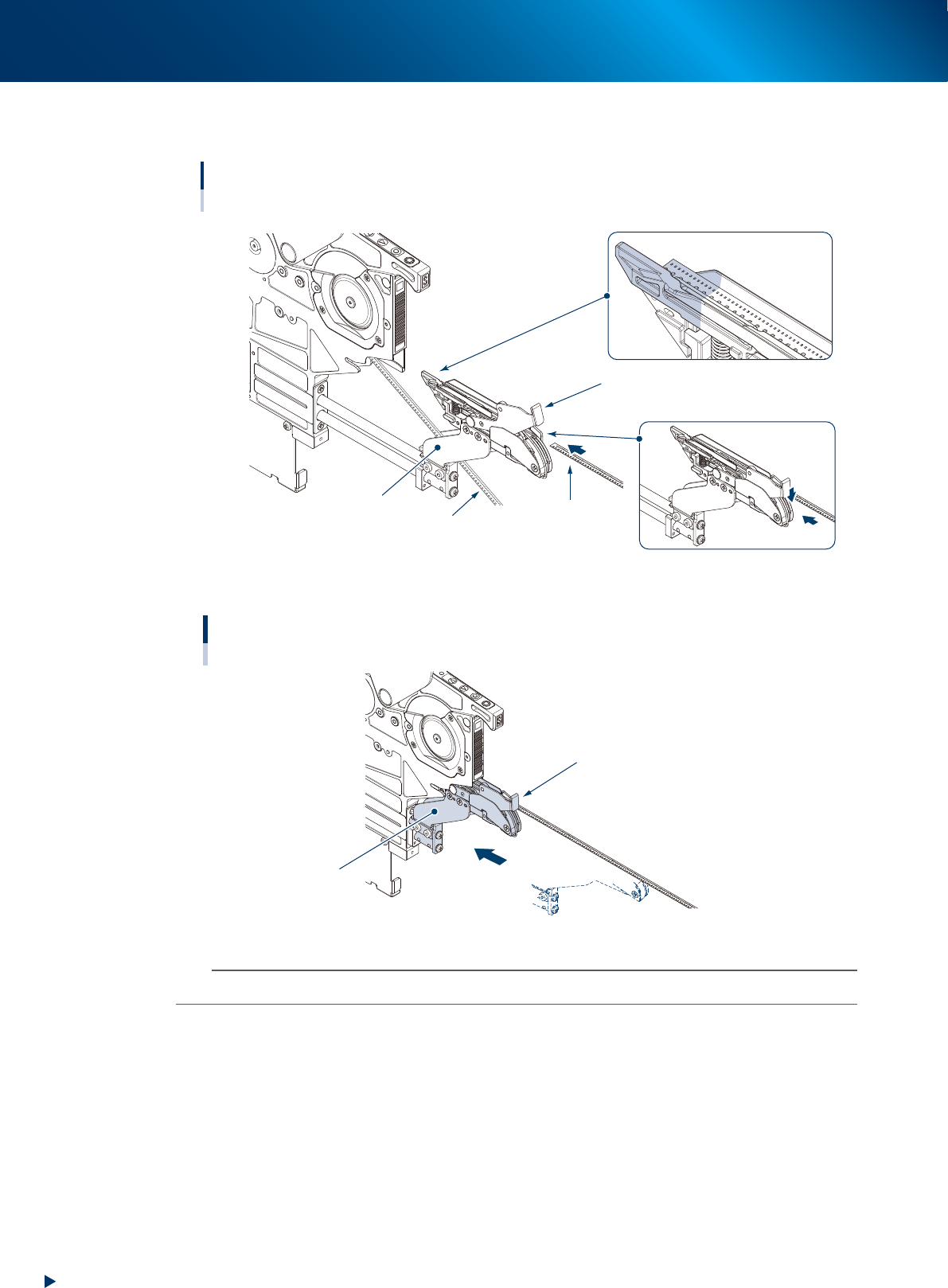

将料带安装在自动续料式送料器的料带载入部。
1. 按住料带夹杆将料带载入部抽出。
2. ( 从先用料带盘供给元件时 ) 松开按住料带夹杆的手，夹带单元左右打开，使用中的料带从料带载入
部下落。
抽出料带载入部
放下使用中的料带
松开按压料带夹杆，夹带单元
将左右打开。
料带夹杆
料带载入部
使用中的料带
使用中的料带
65321-KLU-00
