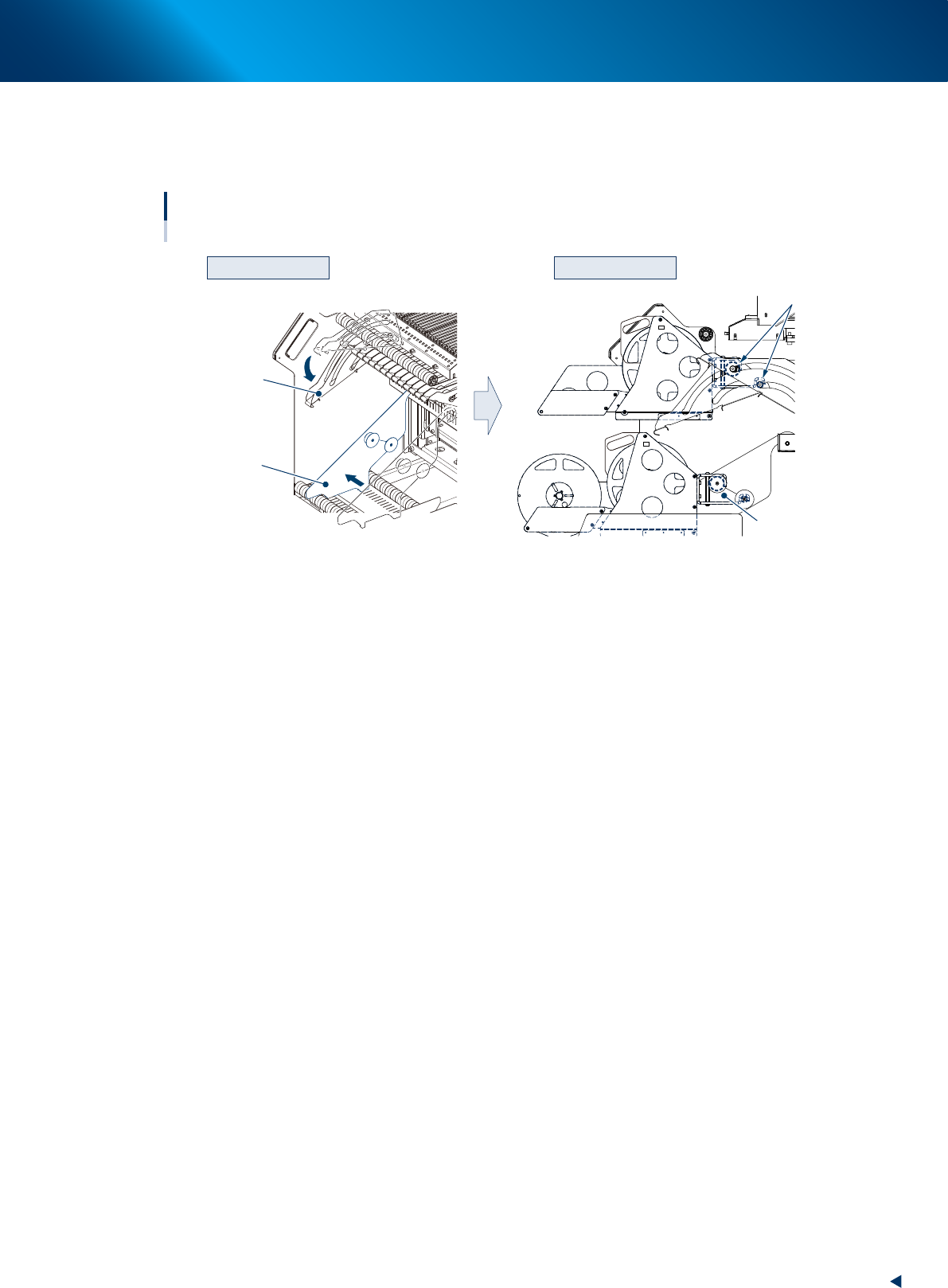

2. 运行准备 3-15 第 3 章自动续料式送料器的使用 ► 将预装托架安装在一次性换料车上 将预装托架的挂钩挂在一次性换料车的挂杆上。若安装不正确，预装托架可能会跌落导致损坏，或导致人员 受伤。 料带盘托架 隔板 预装托架 安装在一次性换料车上 放下料带盘托架 挂杆 挂预装托架的挂杆 上层 下层 在安装位置处装上隔板 准备安装位置 安装预装托架 65303-KLU-30
2. 运行准备
3-14
第 3 章自动续料式送料器的使用
►

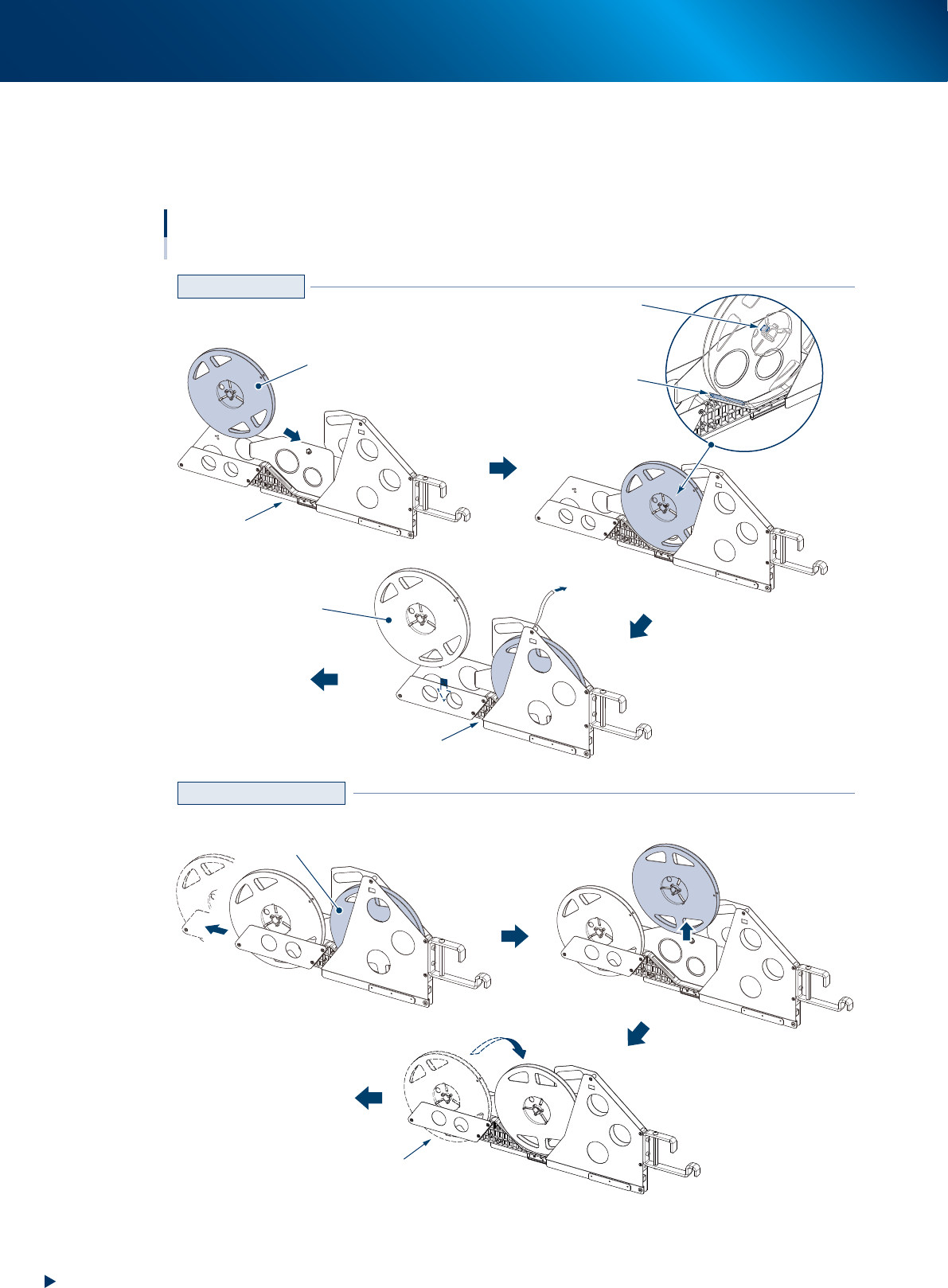

料带盘的安装与调换
无论预装托架是否已安装在一次性换料车或固定送料器架用料带盘托架中都可以安装料带盘。
当先用料带盘的元件用完并切换到后用料带盘时，将先用料带盘安装部中的空料带盘拆下后，将后用料带盘
( 正在使用 ) 移动到先用料带盘安装部中，再在空出的后用料带盘安装部中安装新的料带盘。
将料带盘顺着垫板部装入
并嵌入预装托架的转轴
转轴
垫板部
预装托架
使用方法
先用的料带盘
后用的料带盘
打开状态
关闭状态
解除锁定
取出
移动到先用料带盘安装部中
已断料的空盘
后用的料带盘 (正在使用)
将料带安装到料带载入部
并将料带载入到吸料位置
初装料带盘时
运行过程中调换料带盘时
将后用料带盘的料带
预装到料带载入部
将后用料带盘的料带
预装到料带载入部
65302-KLU-30
2. 运行准备
3-16
第 3 章自动续料式送料器的使用

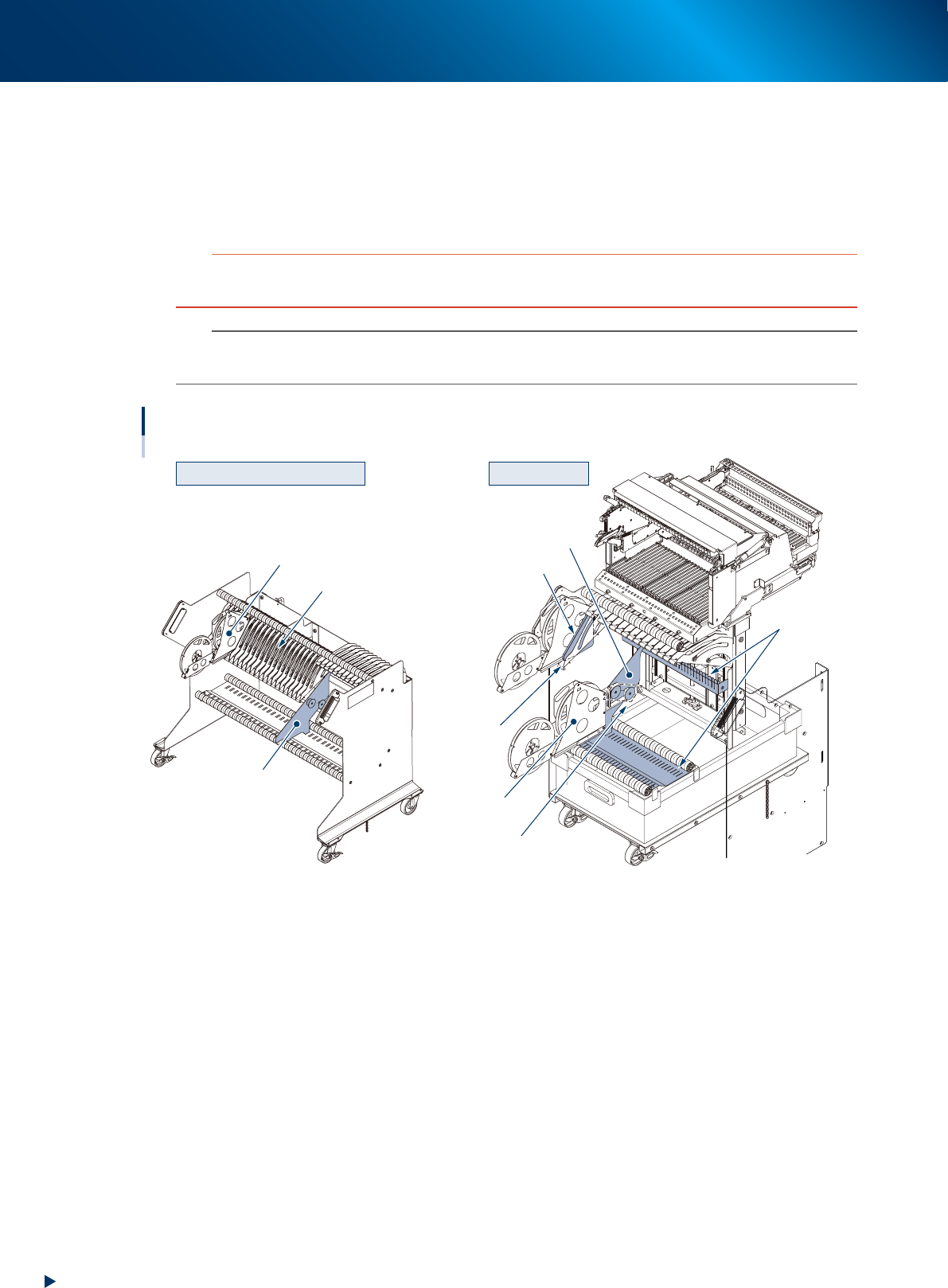

2.1.2 一次性换料车与固定送料器架用料带盘托架
在自动续料式送料器使用的料带盘需安装在预装托架中。
•
YSM 系列的一次性换料车 ( 标准规格 ) 时，预装托架只能在上层中使用。
若想在下侧中使用，需要换上下图中所示的改装套件。
•
将预装托架安装在一次性换料车上的方法，YS 系列与 YSM 系列有所不同。
c
注意
YSM20 标准规格时，一台料车最多可以安装 16 个自动续料式送料器。若安装的自动续料式送料器在 17 个以上时，将无
法正常夹固料车，这可能会导致吸料位置偏位等故障发生。
n
要点
只有 YSM20R 贴片机的料车与贴片机侧的料车夹固部都选配有支持满载自动续料式送料器的可选配置时，才可以安装
17 个以上的自动续料式送料器。但，标准固定送料器架规格时可以安装自动续料式送料器的最大数量不受限制。
70连固定送料器架用料带盘托架 一次性换料车
预装托架的安装状态
以YSM20系列为例
垫板
料带盘托架
料带盘托架
预装托架
预装托架
隔板
隔板
隔板上的挂杆
改装套件
上侧：隔板挂架
下层：底板
65304-KLU-30
►
预装托架
预装托架是可以预装 2 个料带盘的自动续料式送料器专用的料带盘托架，可以在一次性换料车的上、下两层
通用。
►
垫板
垫板既可以防止预装托架在料带盘托架内晃动，也可以防止下层料带被空出的缝隙夹住。垫板为磁性板，可
以快速安装。
►
隔板、隔板上的挂杆
隔板为一次性换料车下层专用的隔板。该隔板上有勾挂预装托架专用的挂杆。若想要在料车下层使用预装托
架，需要对一次性换料车进行改装。YRM20 用一次性换料车无需使用隔板。
►
改装套件 ( 仅限一次性换料车、YRM20 除外 )
要在一次性换料车的下层安装隔板，需要有隔板挂架与底板，但标准配置的一次性换料车的下层没有隔板挂
架与底板。因此，需要使用本改装套件对料车进行改装。
