1. 概要 1-15 第 1 章概要  ► 载带的状态 载带表面平坦，中央部无凹陷。  此外，料腔与料腔之间的间隔即使较窄，载带表面也高于料腔中的元件顶面。 无法使用的元件 载带中央凹陷 盖带 高差 料腔 盖带封合部 断面 1 断面 2 高差 65116-KLU-30

100%1 / 112
1. 概要
1-14
第 1 章概要
►
元件上方有留空量
元件顶面比载带顶面低，与载带顶面之间有留空量。
元件上方有留空量
Min. 40μm
载带
盖带
65112-KLU-30
无法使用的带装元件
元件顶面留空量不足
元件向上方顶起 突起物顶起盖带
盖带
载带
突起物
突起物
65113-KLU-30
►
元件无粘附
载带或盖带上没有粘附元件。
元件粘附
盖带、载带
盖带
载带
元件与盖带粘附 元件与载带壁粘附
65114-KLU-30
►
盖带的状态
盖带必须以水平状态与载带封合，没有向料腔内凹陷。
无法使用的带装元件
盖带凹陷
盖带
载带
65115-KLU-30
1. 概要
1-15
第 1 章概要
►

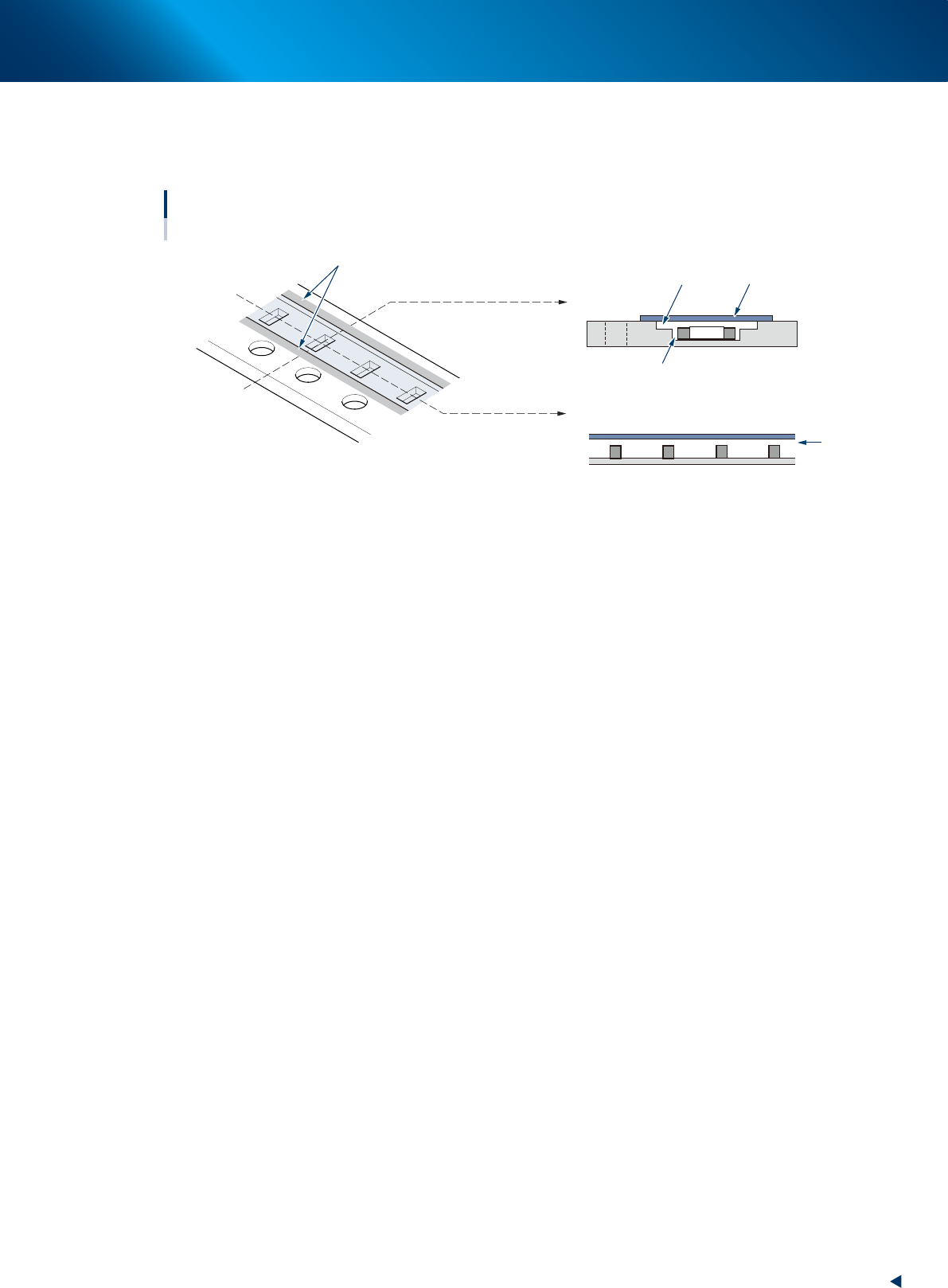

载带的状态
载带表面平坦，中央部无凹陷。
此外，料腔与料腔之间的间隔即使较窄，载带表面也高于料腔中的元件顶面。
无法使用的元件
载带中央凹陷
盖带
高差
料腔
盖带封合部
断面 1
断面 2
高差
65116-KLU-30
1. 概要
1-16
第 1 章概要
1.5.3 适用的卷带包装规格
█
JIS 标准 IEC60286-3(JISC0806-3)
可以使用自动续料式送料器的的料带必须是满足 IEC60286-3(JISC0806-3) 标准的料带。
下面，介绍几项 JIS 标准，仅供参考。
►
元件不能超出料带的任何一面。
剥离上面的盖带之后，元件无需受任何机械限制可以按垂直方向从料腔中取出。
(IEC60286-33.1、3.2 项 )(JISC0806-3)
►
盖带的粘胶不能给元件的机械特性、电特性以及显示带来不良影响。
(IEC60286-35.2.2 项 )(JISC0806-3)
►
元件不能粘附在载带或盖带上。
(IEC60286-35.2.3 项 )(JISC0806-3)
►
盖带未被剥离。
(IEC60286-35.2.4 项 )(JISC0806-3)
►
盖带不能超出载带的边端。
(IEC60286-35.2.5 项 )(JISC0806-3)
►
料带末端部必须是有盖带封合的未装元件的长度在 160mm 以上的料带部。
料带的最后部分从料带盘上抽出时，料带必须从料带盘的卷轴上松脱。
(IEC60286-37.1.2 项 )(JISC0806-3)
参考
下述 JEITA 标准是只适用于日本国内的标准。所述内容，仅供参考。
