第 1 章 概要 目录 1. 概要 1 - 1 1.1 各部的名称与功能 ....................................................................... 1-1 1.2 使用上的注意点 ........................................................................... 1-4 1.3 适用的元件尺寸 ..…
2. 关于安全
S-4
前言
2.3 防止人体或物件误入可动部
实际使用贴片机时，根据用户的设备与使用条件，人体 ( 含身体的一部分以及衣物 ) 与物件可能会误入可动部。
为避免误入，请使用下列选购件对开口部与空隙进行安全防范。
█
模拟送料器
模拟送料器用于堵住送料器与送料器之间的空位，以防止安装送料器时手误入。
在自动续料式送料器切换料带盘时，有强制排出载带的动作。如果忘记清除载带回收箱内堆积的载带，载带
排出路径可能会被堵塞，而使被强制排出的长载带从送料器侧面的空隙进入到贴片机内部。
这可能会引起吸料不良或导致贴片机发生故障。因此，建议在自动续料式送料器的周围使用模拟送料器来堵
住空出的送料器安装位置。
此外，还可以使用 SS 或 ZS 电动送料器、自动续料式送料器代替模拟送料器来堵住空出的送料器安装位置。
配件名称 配件编号 备注
模拟送料器 KLJ-M34D0-01X 新型
n
要点
模拟送料器虽然还有旧型 (KLJ-M34D0-00X)，但自动续料式送料器旁侧的空位，请使用上表所示的新型模拟送料器堵塞。
█
带自动停机功能的防护盖
一次性换料车规格的机型 (YSM40R 除外 )，如果不使用料车时，可以插入带自动停机功能的防护盖以防止手
误入。
模拟送料器 (8mm尺寸)
防止人体或物件误入
带自动停机功能的防护盖与模拟送料器
带自动停机功能的防护盖
65002-KLU-30
c
注意
YRM20 用带自动停机功能的防护盖内装有板卡，使用时请勿猛力撞击。
n
要点
带自动停机功能的防护盖，无法在运行过程中装卸。因装卸时需要上下移动料车安装部，所以装卸带自动停机功能的
防护盖时，必须使贴片机停止运行。
第 1 章 概要
目录
1. 概要 1-1

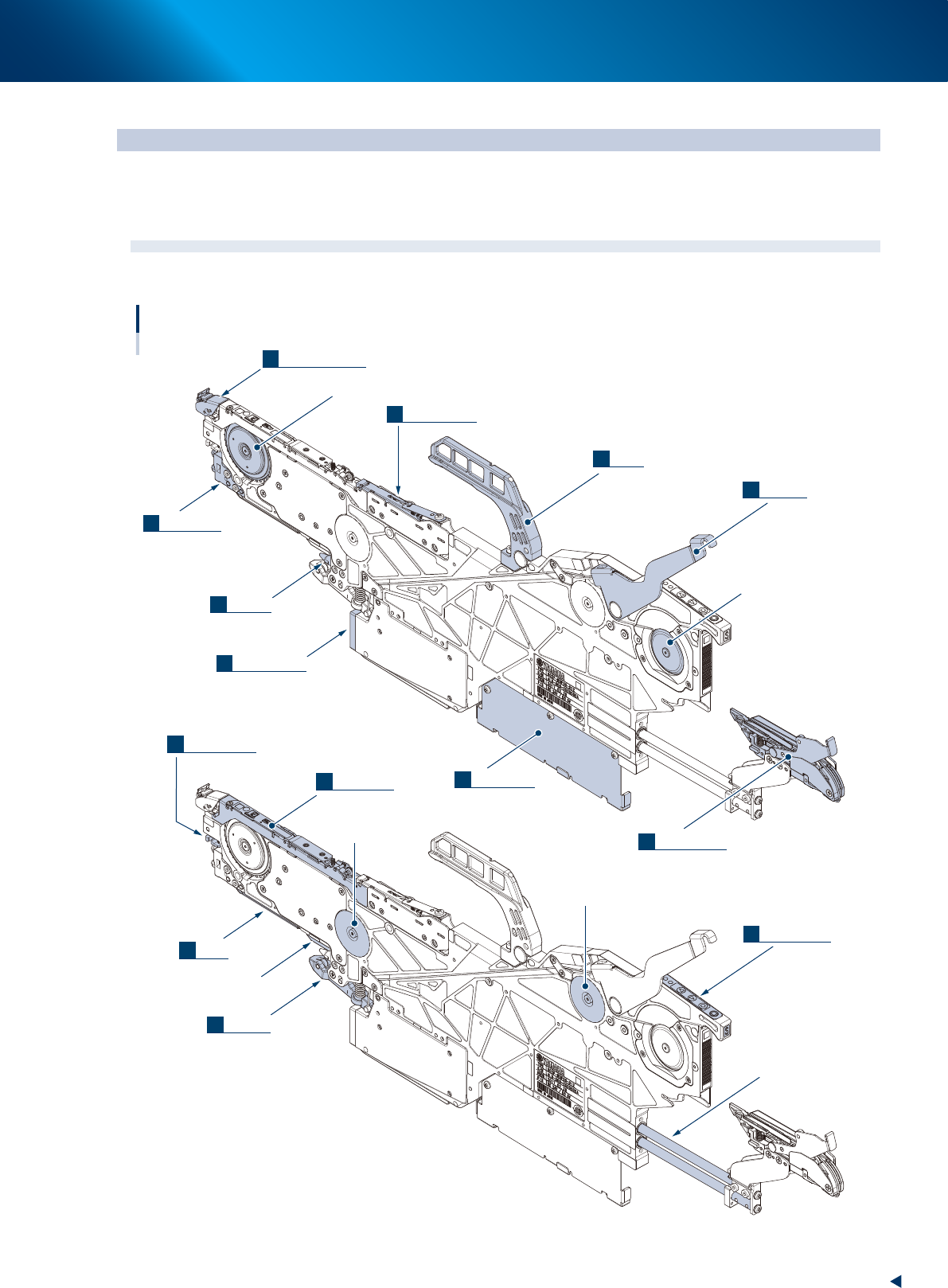

1.1 各部的名称与功能 .......................................................................1-1
1.2 使用上的注意点 ...........................................................................1-4
1.3 适用的元件尺寸 ...........................................................................1-8
1.4 准备料带时使用的治具 ................................................................1-9
1.4.1 盖带量具 1-9
1.4.2 料带前端处理用治具 1-10
1.5 限制事项与适用的料带 ..............................................................1-11
1.5.1 限制事项 1-11
1.5.2 可使用的带装元件的状态 1-13
1.5.3 适用的卷带包装规格 1-16
