第 2 章 料带的准备与装卸
目录
1. 料带的准备 2-1
1.1 料带的剪断位置与剪断方法 ........................................................2-1
1.1.1 新料带 2-1
1.1.2 用去部分元件的料带 2-2
1.1.3 料带剪断位置的注意点 2-3
1.1.4 料带的剪断方法 2-4
1.2 料带的前端处理 .......................................................................... 2-6
1.2.1 料带前端的弯折处理 2-6
2. 料带的安装与拆卸 2-7
2.1 料带的安装 ................................................................................. 2-7
2.1.1 标准规格时 2-7
2.1.2 安装有 ITOption 时 2-10
2.2 料带的拆卸 ............................................................................... 2-13
1. 料带的准备
2-1
第 2 章料带的准备与装卸
1. 料带的准备
本节，介绍自动续料式送料器的料带准备方法。
1.1 料带的剪断位置与剪断方法
料带的前端，请根据料带的种类与使用状态按照下列要求剪断。
1.1.1 新料带
►
送料间距为 2mm 时
从与有元件的料腔相并列的走带孔 ( 若没有并列的走带孔时从下一个走带孔 ) 开始数，在第 4 个走带孔的侧
面位置剪断。
►
送料间距为 4mm 时
从有元件的料腔的下一个走带孔开始数，在第 4 个走带孔的中央位置剪断。
剪断位置
剪断位置
2
1
3
4
1
2
3
4

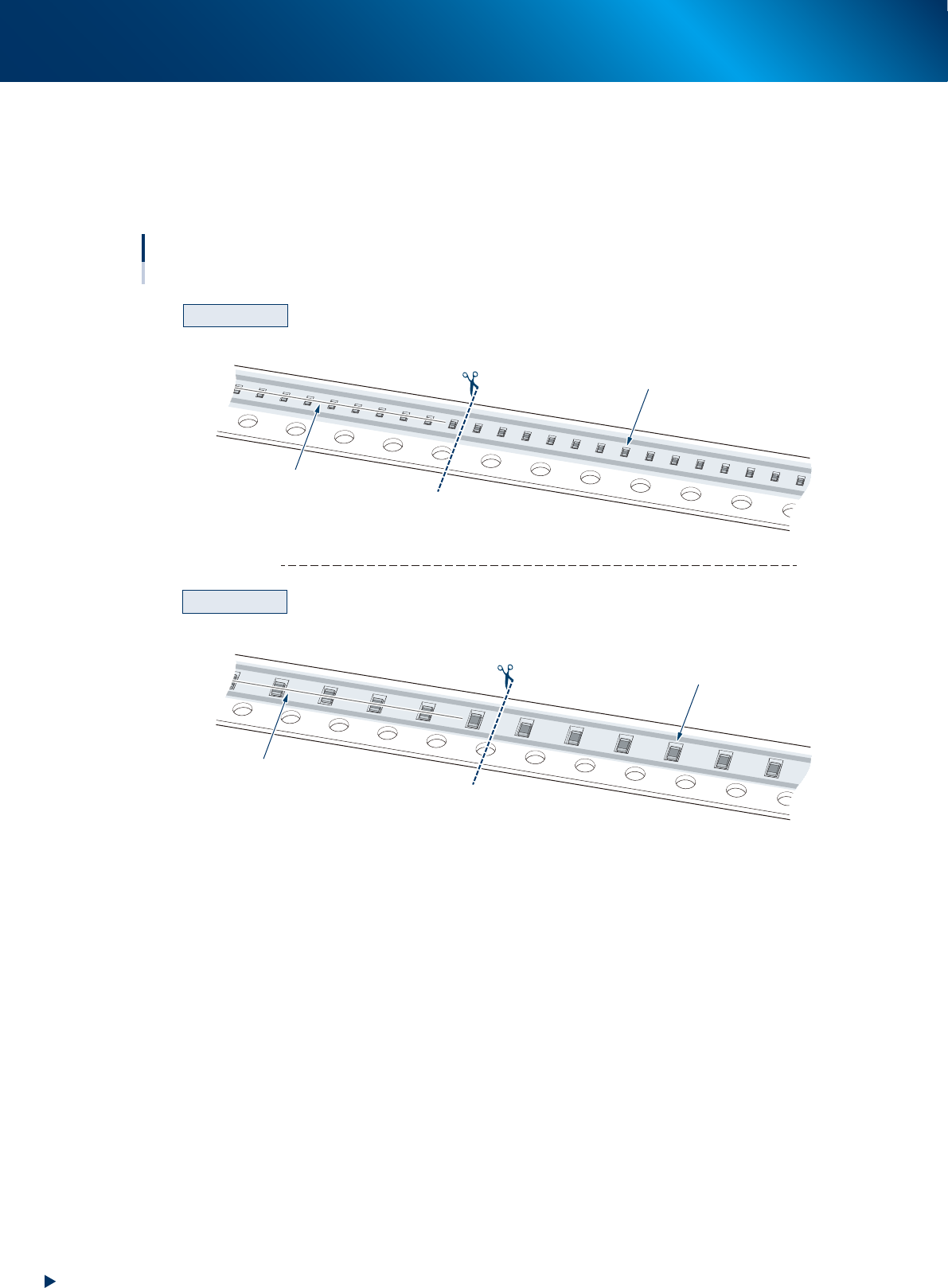

料带剪断位置
新料带时 (以8mm宽的料带为例)
料带载入结束时的停止位置
吸料开始位置
料带载入结束时的停止位置
吸料开始位置
走带孔的侧面
走带孔的中央
送料间距为2mm
送料间距为4mm
