1. 自动续料式送料器的规格 5-2 第 5 章资料 1.3 料带载入与料带自动替换所需时间 No. 项目 规格 内容 1 料带载入所需时间 约 5 秒 将料带前端安装在自动续料式送料器的料带安装位置之后，从开始载入 料带到料带被送到吸料位置所需要的时间。 2 料带自动替换所需时间 约 8 秒 生产过程中，料带的元件用完之后，自动替换到后续补充的料带所需要 的时间。 n 要点 • 上述时间根据 料带的种类、送料间距的不同会有所不…
1. 自动续料式送料器的规格
5-1
第 5 章资料
1. 自动续料式送料器的规格
下面，介绍自动续料式送料器的规格。
1.1 基本规格
项目 内容 备注
外形尺寸 (mm) Ｌ 548 × W 11.5 × H 280
重量 (kg) 1.5
适用的机型
YRM20、YSM20、YSM20W、YSM20R、
YSM40R、YSM10、YS24、YS12、YS12P/F、
YSM40、YS24X、YS100、YS88 等
不支持无切带机的机型。
不支持 YS100FNC 贴装头机型。
适用的载带规格
材质 ：纸
宽度 ：８ mm
最大厚度 ：1mm

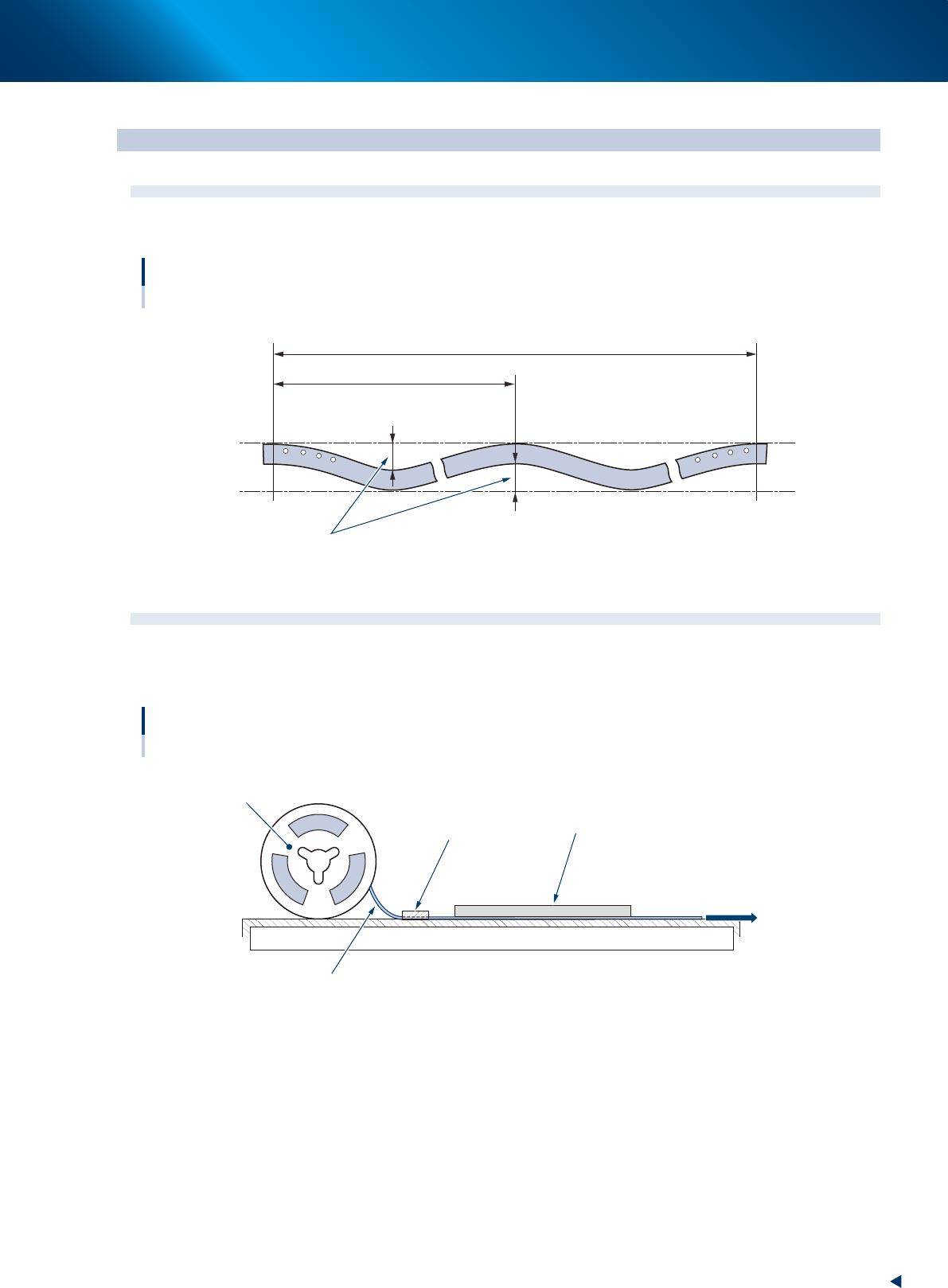

有限制事项
送料间距的设定 2mm 或 4mm
适用的料带盘规格 宽度 14.4mm 以下 φ382mm 以下 使用预装托架时宽度为 13.0mm 以下
以 8mm 换算占用宽度 1 个自动续料式送料器占用宽度为 12mm 以 8mm 换算
可载入的最短料带长度 400mm 以上
可自动供给备用元件的
料带终端空料腔的最长长度
300mm 以下 使用 IT-Option 时为 600mm 以下
送料器种类 ( 适用元件 )
2S(0603、1005)、S(1005)、M(1608)、L(2012)、
LL (3216)
禁止变更压料盖的尺寸
n
要点
关于上表所述机型的详细内容，请参照交货规格书。
1.2 送料器型号与适用元件
型号 料带宽度 送料间距 料带种类
标准配套
料带盘外经 × 宽度
外形尺寸 (mm)
盖带封合宽度
(mm)
适用元件
2S 8mm 2mm
纸 φ180×14.4mm
0.4 < X <= 1.0
0.2 < Y <= 0.5
1.4 以上 0603、1005
S 8mm 2mm
0.6 < X <= 1.0
0.3 < Y <= 0.85
1.4 以上 1005
M 8mm 2mm、4mm
1.0 < X <= 1.6
0.3 < Y <= 1.6
2.1 以上 1680
L 8mm 2mm、4mm
1.6 < X <= 2.0
0.3 < Y <= 2.0
2.6 以上 2012
LL 8mm 2mm、4mm
2.0 < X <= 3.2
0.3 < Y <= 2.5
3.8 以上 3216
n
要点
•
无法使用拼接的料带。
•
若使用拼接的料带，可能会发生吸料异常。
•
无法检出料带拼接部的接头。
•
2S 适用 0603(0201) 时，只适用其中的磁性元件。
