3. 维护保养与配件的更换 4-7 第 4 章维护保养与配件的更换 3.1.2 压料盖组件的更换 压料盖变形或压料盖上的刀片损坏时，需要以组件更换压料盖。 c 注意 请勿拆开压料盖， 因为重新组装的压料盖无法确保原有的精度。 c 注意 压料盖根据适用的元件尺寸可分为下表所示 的 5 种型号。 安装压料盖之前， 请务 必确认压料盖与送料器操作按钮部的型 号标识。若安装型号不一致的压料盖， 自动续料式送料器 将无法正常送料。相…
3. 维护保养与配件的更换
4-6
第 4 章维护保养与配件的更换
3
清洁压料盖。
使用选购件喷气工具吹除压料盖内侧与走带槽
内的尘屑。
n
要点
若使用喷气工具无法完成去除尘屑时，可以使用压料盖
用软刷(选购件)清除。
c
注意
清洁压料盖时，请勿使用溶剂或酒精等。否则，压料盖
可能会发生故障。
此外，走带槽内的弹簧片，请勿用赤手触摸。否则，可
能会变色。
4
将压料盖装回原位。
按照与拆卸时相反的步骤，将压料盖装回原位。
c
注意
集中清洁多个压料盖时，请务必确认压料盖的型号 (2S、S、
M、L、LL) 之后再安装，且务必装回原送料器中 ( 请勿调
换 )。
Step 3
清洁压料盖与走带槽
喷气工具 (选购件)
弹簧片
压料盖用软刷 (选购件)
走带槽
65404-KLU-30
3. 维护保养与配件的更换
4-7
第 4 章维护保养与配件的更换
3.1.2 压料盖组件的更换
压料盖变形或压料盖上的刀片损坏时，需要以组件更换压料盖。
c
注意
请勿拆开压料盖，因为重新组装的压料盖无法确保原有的精度。
c
注意
压料盖根据适用的元件尺寸可分为下表所示的 5 种型号。
安装压料盖之前，请务必确认压料盖与送料器操作按钮部的型号标识。若安装型号不一致的压料盖，自动续料式送料器
将无法正常送料。相关内容，请参照前述第1章“1.1各部的名称与功能”。
适用的元件尺寸 ：单位为 mm、括号内的单位为英寸
型号 适用的元件尺寸 名称 配件编号
2S 0603 (0201)*、1005 (0402) 压料盖组件 (2S) KLU-MC1M1-40X
S 1005 (0402) 压料盖组件 (S) KLU-MC1M1-00X
M 1608 (0603) 压料盖组件 (M) KLU-MC1M1-10X
L 2012 (0805) 压料盖组件 (L) KLU-MC1M1-20X
LL 3216 (1206) 压料盖组件 (LL) KLU-MC1M1-30X
* 0603(0201) 时，只适用其中的磁性元件。
自动续料式送料器的种类
型号标识的位置
压料盖部
操作按钮部
型号
型号
65405-KLU-50
3. 维护保养与配件的更换
4-8
第 4 章维护保养与配件的更换

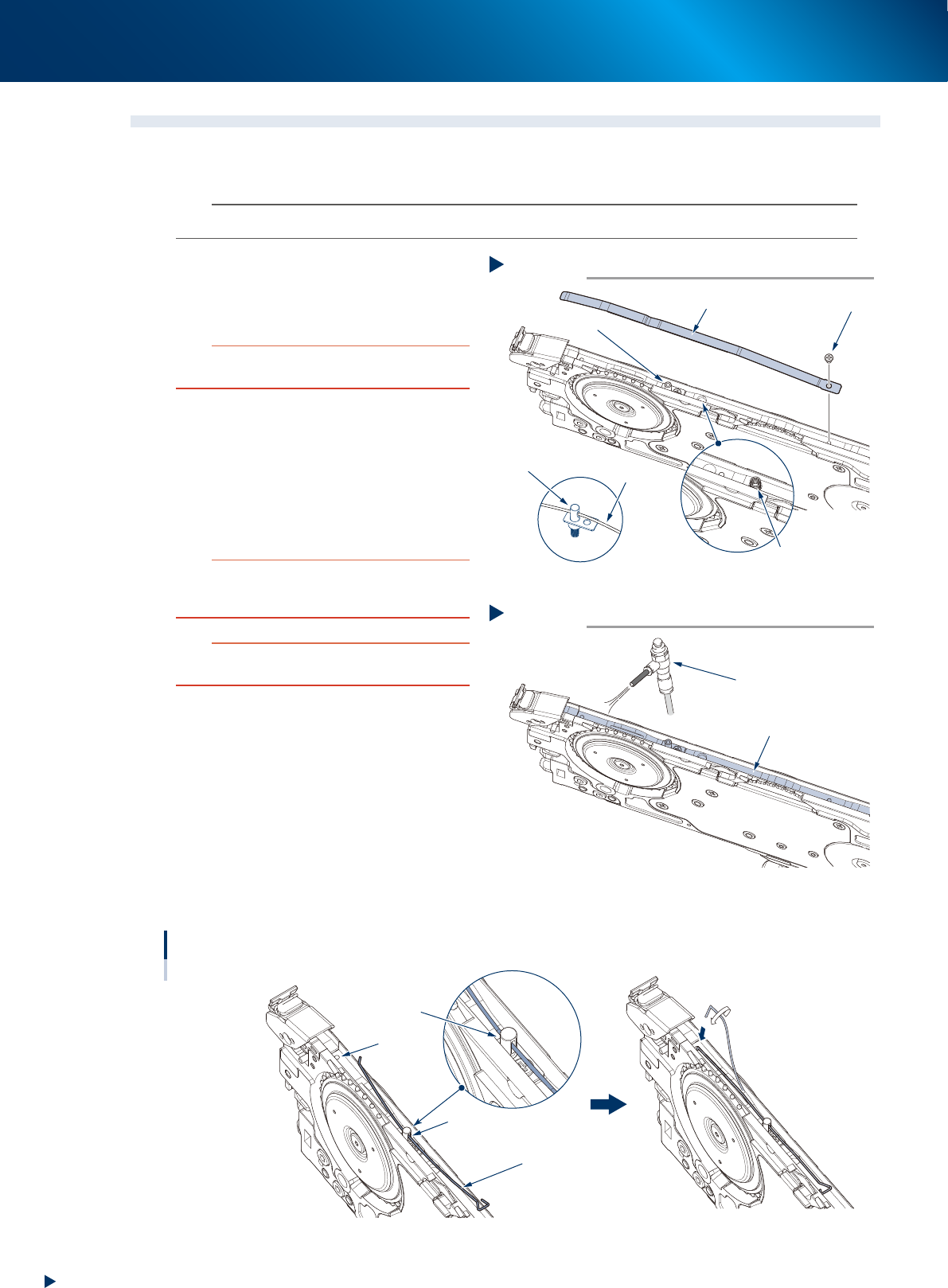

3.2 压料盖组件的维护保养
3.2.1 走带槽的清洁与弹簧片的更换
n
要点
压料盖的拆卸与安装方法，请参照本章前述“3.1.1 压料盖的清洁”。
1
拆卸弹簧片。
用精密十字螺丝刀拆卸弹簧片的固定螺钉之后，
取下弹簧片。
c
注意
拆卸弹簧片时，注意不要使弹簧片下侧的 LL 用推进器 ( 弹
簧 ) 丢失。因为 LL 用推进器 ( 弹簧 ) 只有弹簧片按压着。
2
清洁走带槽。
用喷气工具吹除安装弹簧片的走带槽内的尘屑。
3
安装弹簧片。
用精密十字螺丝刀拧紧弹簧片的固定螺钉固定
弹簧片。
c
注意
安装弹簧片时，请务必将弹簧片固定在走带槽的正中央。
若在弹簧片偏位或一侧搭在走带槽侧壁之上的状态下使
用，可能会无法发挥其功能。
c
注意
请勿使用变形的弹簧片。尤其，请勿使用用手工修理过
的弹簧片。
4
将压料盖装回原位。
参照本章前述“3.1.1 压料盖的清洁”中的步骤，
将压料盖装回原位。
►
线簧
如下图所示，将线簧穿过推进器的孔中之后旋转并将线簧前端插入固定孔中。
线簧的安装方法
2S型号用
将线簧穿过
推进器的孔
将线簧旋转180度之后，
插入固定孔中
推进器 (带孔)
线簧
固定孔
65428-KLU-00
Step 1
推进器 (2S用、带孔)
线簧
拆卸弹簧片
推进器
(S、M、L用）
弹簧 (LL用推进器)
弹簧片
固定螺钉
65406-KLU-40
Step 2
清洁走带槽
喷气工具或吸气工具
走带槽
65407-KLU-30
