2. 运行准备 3-28 第 3 章自动续料式送料器的使用 2.3 其它功能 (IT Option) █ 显示要求预装 若要求预装且可以预装时，[ 监控屏 ]-“生产”画面中会如下显示。 • 元件列表的“要求预装”栏中显示星号“*” 。 • 送料器安装示意图中该送料器的边框显示为紫红色。 要求预装 “要求预装”栏 紫红色边框 66310-KLU-00 █ 检出未被允许插入的自动续料式送料器时 在生产过程中 ( 运行…
2. 运行准备
3-27
第 3 章自动续料式送料器的使用
7
确认安装状态。

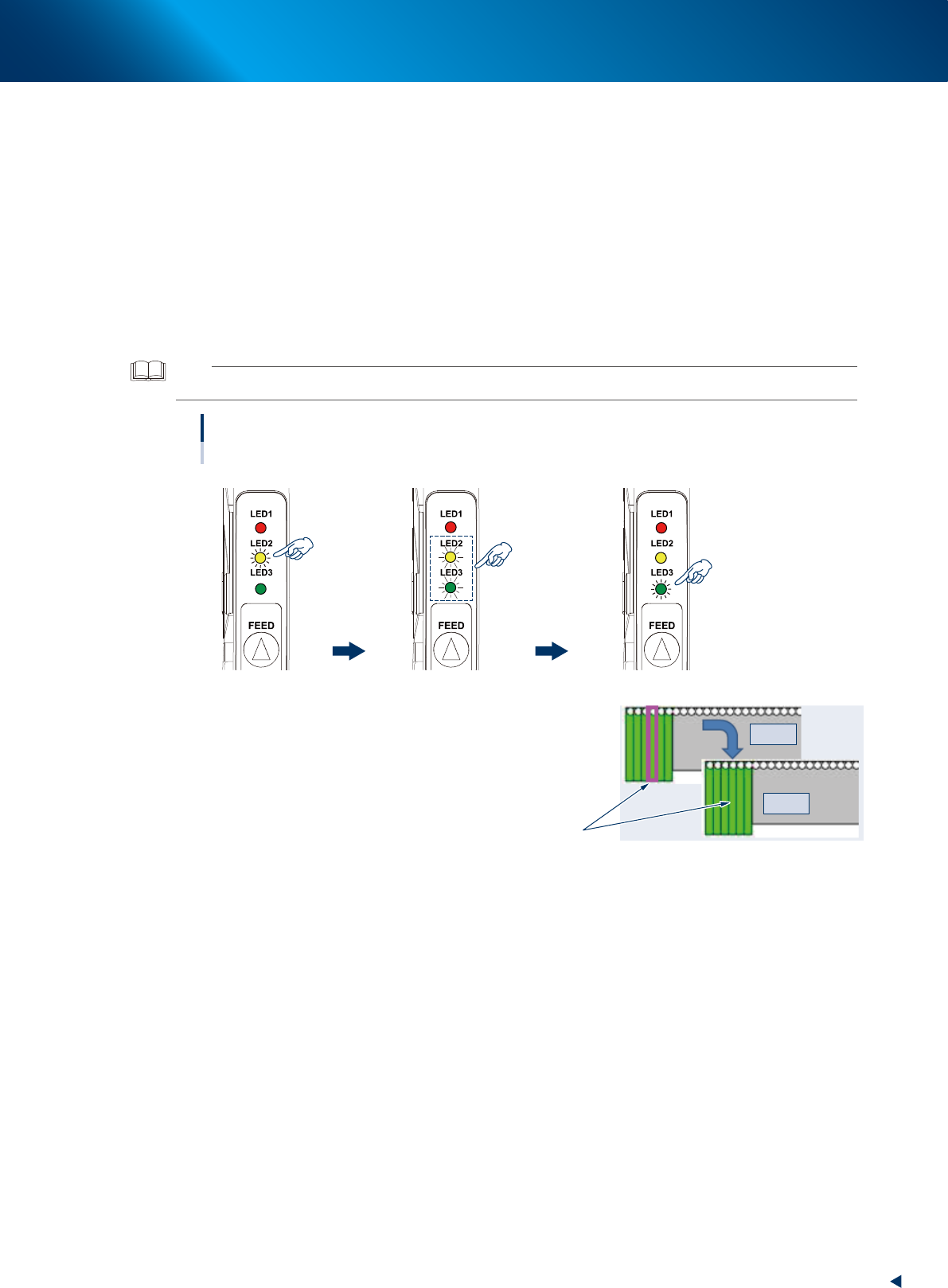

若安装正确，LED 的显示状态如下。
1. 只要传感器检查到插入的料带，黄色 LED 就会亮灯 1 秒。
2. 黄色与绿色 LED 同时闪烁 4 秒。
< 补充料带时 >
此时，请确认 [ 监控屏 ] -“生产”画面。若有要求预装，画面中该送料器的边框将以紫红色显示。
3. 若安装正确，将变为绿色 LED 亮灯。
< 补充料带时 >
若完成了要求的预装，将变为绿色 LED 亮灯，画面中的紫红色边框消失。
参考
关于“要求预装”，请参照本章后述“2.3 其它功能 (IT Option)”。
紫红色边框消失
[监控屏] -“生产”选项卡页面
完成前
完成后
料带安装完成
使用 IT Option 时
黄色与绿色LED闪烁4秒
黄色LED亮灯1秒
绿色LED亮灯
安装完成状态
65312-KLU-30
8
开始运行。
初装料带时
按操作面板的 [START ( 开始 )] 按钮，料带被自动载入吸料位置并开始运行。
补充料带时
使用中的料带盘断料后，安装在料带载入部的料带将被自动载入吸料位置并继续运行。
2. 运行准备
3-28
第 3 章自动续料式送料器的使用
2.3 其它功能 (IT Option)
█
显示要求预装

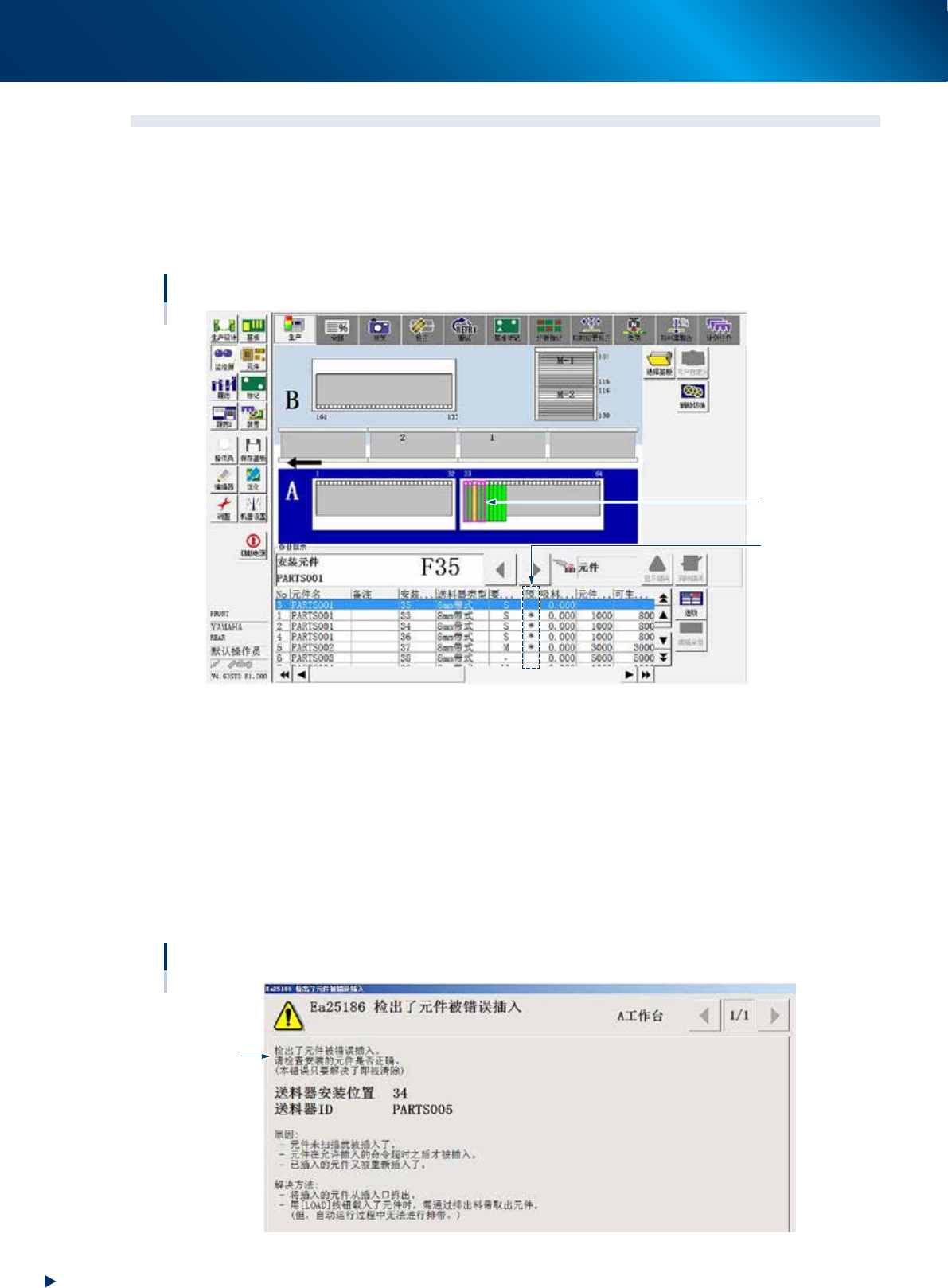

若要求预装且可以预装时，[ 监控屏 ]-“生产”画面中会如下显示。
•
元件列表的“要求预装”栏中显示星号“*”。
•
送料器安装示意图中该送料器的边框显示为紫红色。
要求预装
“要求预装”栏
紫红色边框
66310-KLU-00
█
检出未被允许插入的自动续料式送料器时
在生产过程中 ( 运行、复位、紧急停机等状态 ) 将始终监视插入的自动续料式送料器，未被核对的元件将不
会自动进行续料。
•
自动续料式送料器安装在贴片机上，但在自动续料式送料器中安装的是未被要求安装的元件时，将作为
未被允许而发出警告。
•
只要检出有未被要求安装的元件，贴片机就会自动通知操作人员。此时，请确认错误的内容之后，拆下
该自动续料式送料器并清除错误。
•
若将拆下的自动续料式送料器再安装在正确的位置，需要再次进行元件与送料器的核对。
检出错误插入
错误内容
66311-KLU-00
3. 操作按钮部
3-29
第 3 章自动续料式送料器的使用
3. 操作按钮部
3.1 LED 的显示与按钮的操作
LED1
LED2
LED3
FEED
BACK
FUNC
LOAD
LED1
LED2
LED3
FEED
BACK
FUNC
LOAD
操作按钮部
LED显示部
按钮部
[LOAD] 按钮

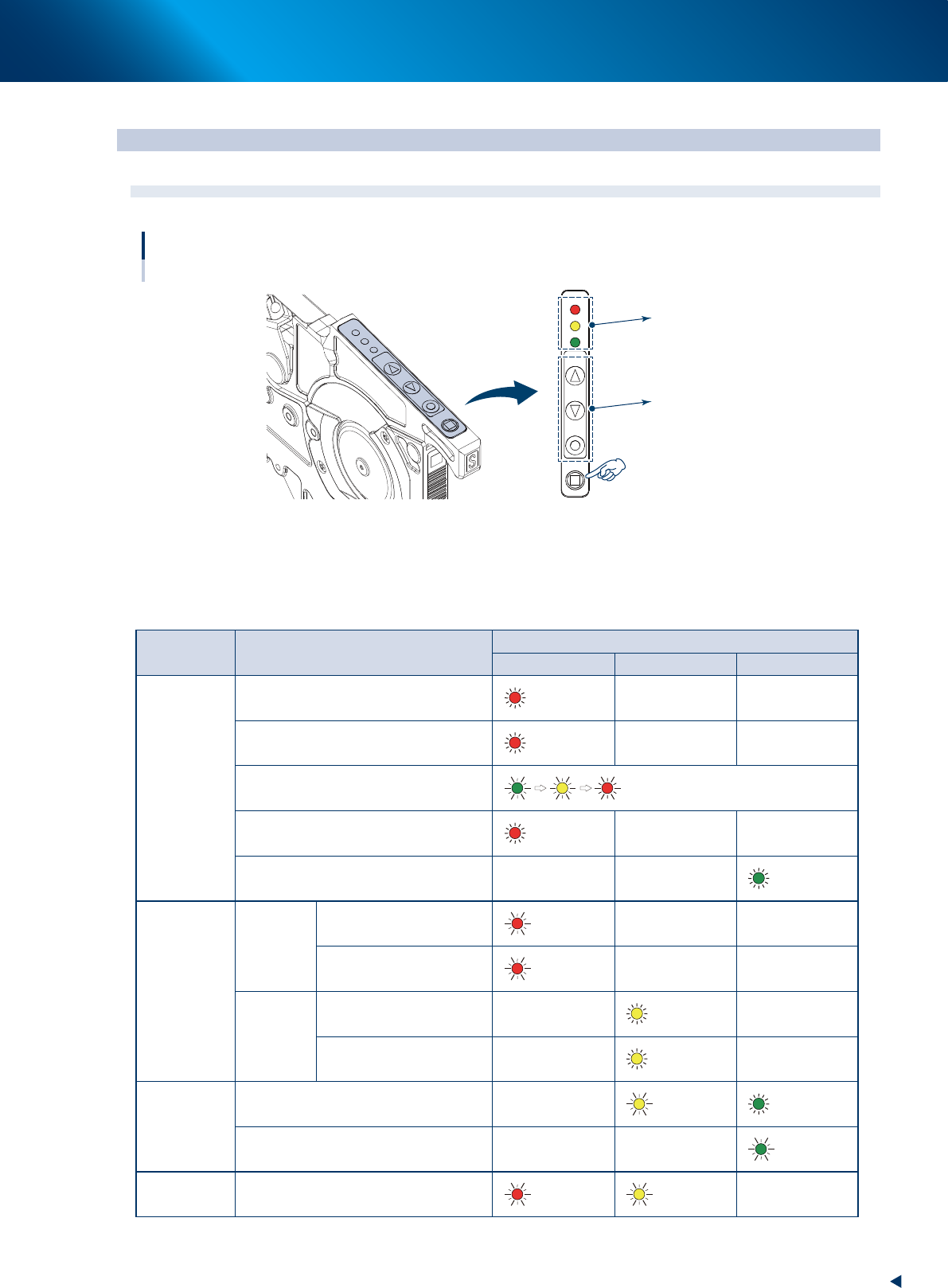

65313-KLU-30
3.1.1 LED 显示部
自动续料式送料器的状态由红色、黄色、绿色 3 种颜色的 LED 以闪烁、亮灯显示。
主要显示料带切换、元件用完等内容。
状态 详细内容
LED 的状态
红色 LED 黄色 LED 绿色 LED
切换生产品种
未切换 ( 要求拆下 )
亮灯
错误切换
亮灯
指示安装位置
连续闪烁
已安装了正确的元件，但不可靠
*
亮灯
完成了切换的安装位置
亮灯
元件用完
因余量不
足停止了
运行
因余量不足而停机 ( 断料 )
闪烁
移到替代元件
闪烁
重试超过
了次数
因吸料、识别出错而停机
亮灯
移到替代元件
亮灯
元件用完警告
元件用完警告
闪烁
亮灯
预装
闪烁
送料器错误
闪烁
( 快速 )
闪烁
( 快速 )
*
“已安装了正确的元件，但不可靠”，是指虽已安装了正确的元件，但因没有进行生产切换检查还不可以使用。
