1. 概要
1-17
第 1 章概要
█
JEITA 标准 (JEITAET-7105)
建议使用满足 JEITAET-7105 标准的料带，以便高效率地使用自动续料式送料器。
下面，介绍满足 JEITA 标准的自动续料式送料器使用的料带的尺寸与要求事项，以供参考。

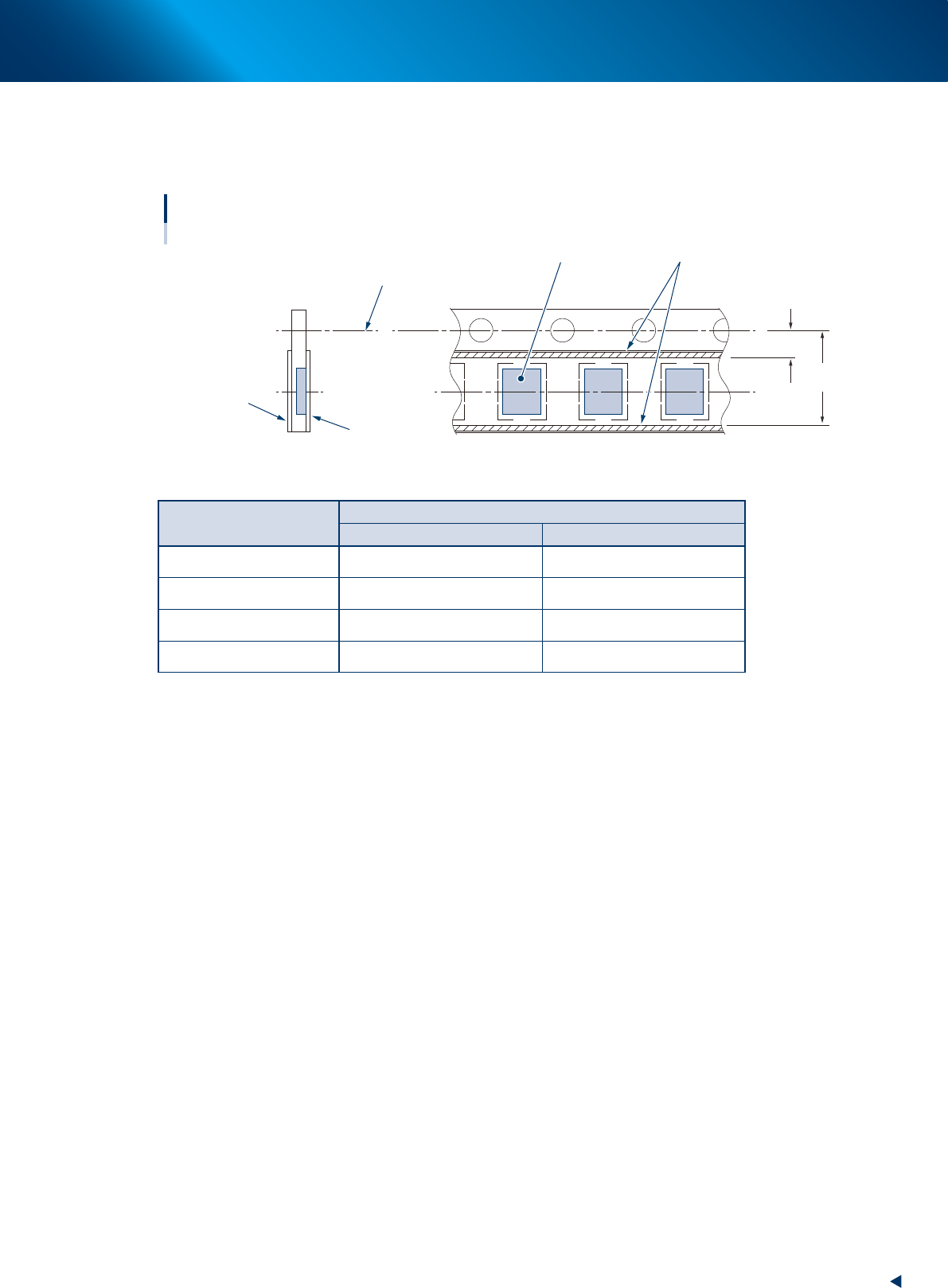

料带尺寸规定部位 (JEITA)
适用自动续料式送料器的纸料带
底面盖带
顶面盖带
封合部
元件
走带孔
M
1
M
2
65117-KLU-20
►
对盖带封合位置的尺寸要求
对象元件的标称尺寸
尺寸要求 ( 计算值 )
M
1
M
2
0603M、1005M 2.6 以下 4.4 以上
1608M 2.4 以下 * 4.6 以上 *
2012M 2.2 以下 * 4.8 以上 *
3216M 1.7 以下 5.3 以上
* 只要有可能，最好使封合位置再远离料腔 0.2mm 左右为最佳。
►
对盖带封合方法的规格要求
自动续料式送料器使用的料带的盖带封合方法仅限于热敏型。
►
对料带末端部最大长度的规格要求
自动续料式送料器使用的料带的末端部的最大长度必须在 300mm 以下。
第 2 章 料带的准备与装卸
目录
1. 料带的准备 2-1
1.1 料带的剪断位置与剪断方法 ........................................................2-1
1.1.1 新料带 2-1
1.1.2 用去部分元件的料带 2-2
1.1.3 料带剪断位置的注意点 2-3
1.1.4 料带的剪断方法 2-4
1.2 料带的前端处理 .......................................................................... 2-6
1.2.1 料带前端的弯折处理 2-6
2. 料带的安装与拆卸 2-7
2.1 料带的安装 ................................................................................. 2-7
2.1.1 标准规格时 2-7
2.1.2 安装有 ITOption 时 2-10
2.2 料带的拆卸 ............................................................................... 2-13
1. 料带的准备
2-1
第 2 章料带的准备与装卸
1. 料带的准备
本节，介绍自动续料式送料器的料带准备方法。
1.1 料带的剪断位置与剪断方法
料带的前端，请根据料带的种类与使用状态按照下列要求剪断。
1.1.1 新料带
►
送料间距为 2mm 时
从与有元件的料腔相并列的走带孔 ( 若没有并列的走带孔时从下一个走带孔 ) 开始数，在第 4 个走带孔的侧
面位置剪断。
►
送料间距为 4mm 时
从有元件的料腔的下一个走带孔开始数，在第 4 个走带孔的中央位置剪断。
剪断位置
剪断位置
2
1
3
4
1
2
3
4

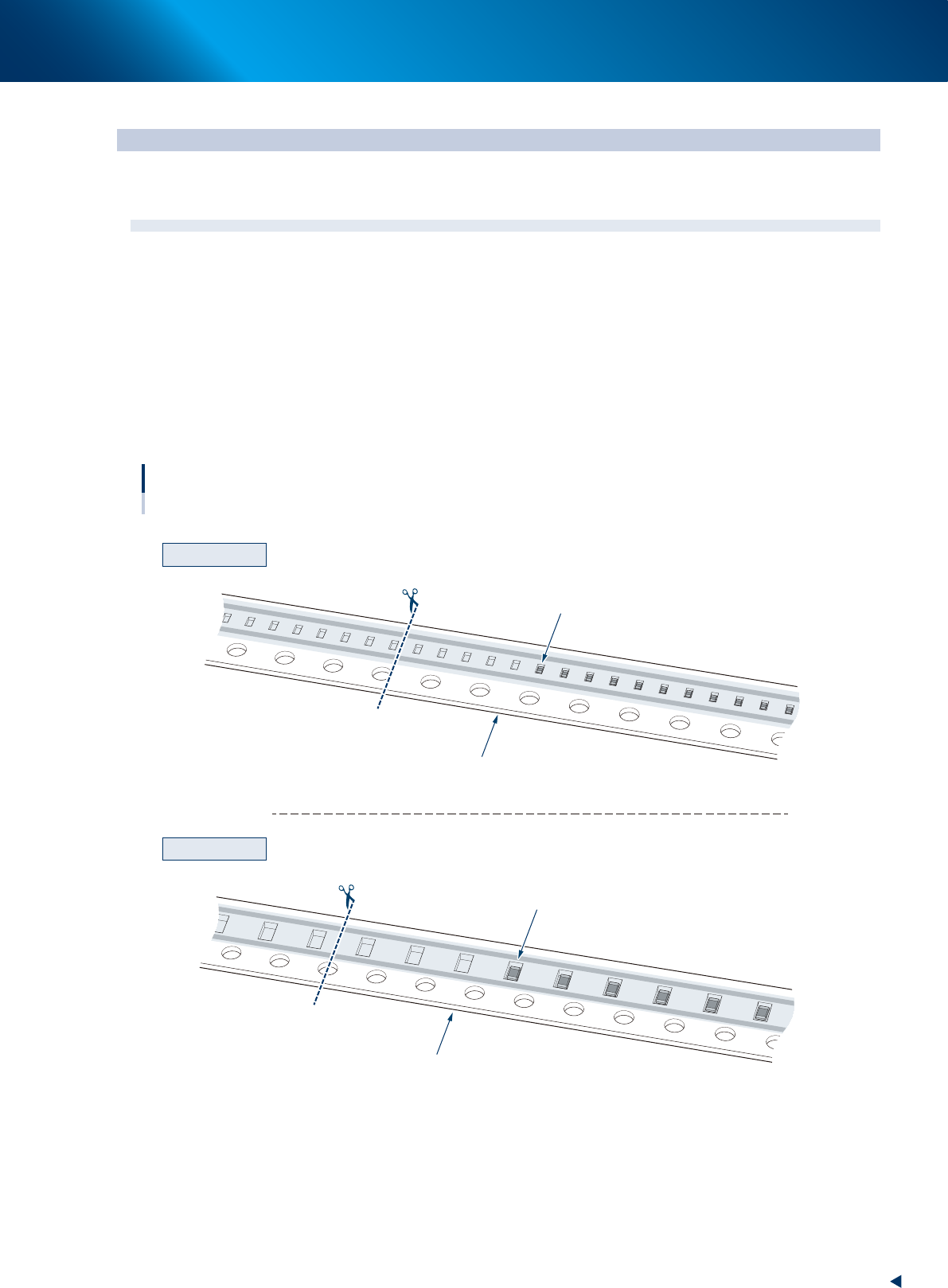

料带剪断位置
新料带时 (以8mm宽的料带为例)
料带载入结束时的停止位置
吸料开始位置
料带载入结束时的停止位置
吸料开始位置
走带孔的侧面
走带孔的中央
送料间距为2mm
送料间距为4mm
65200-KLU-30
