1. 概要
1-2
第 1 章概要

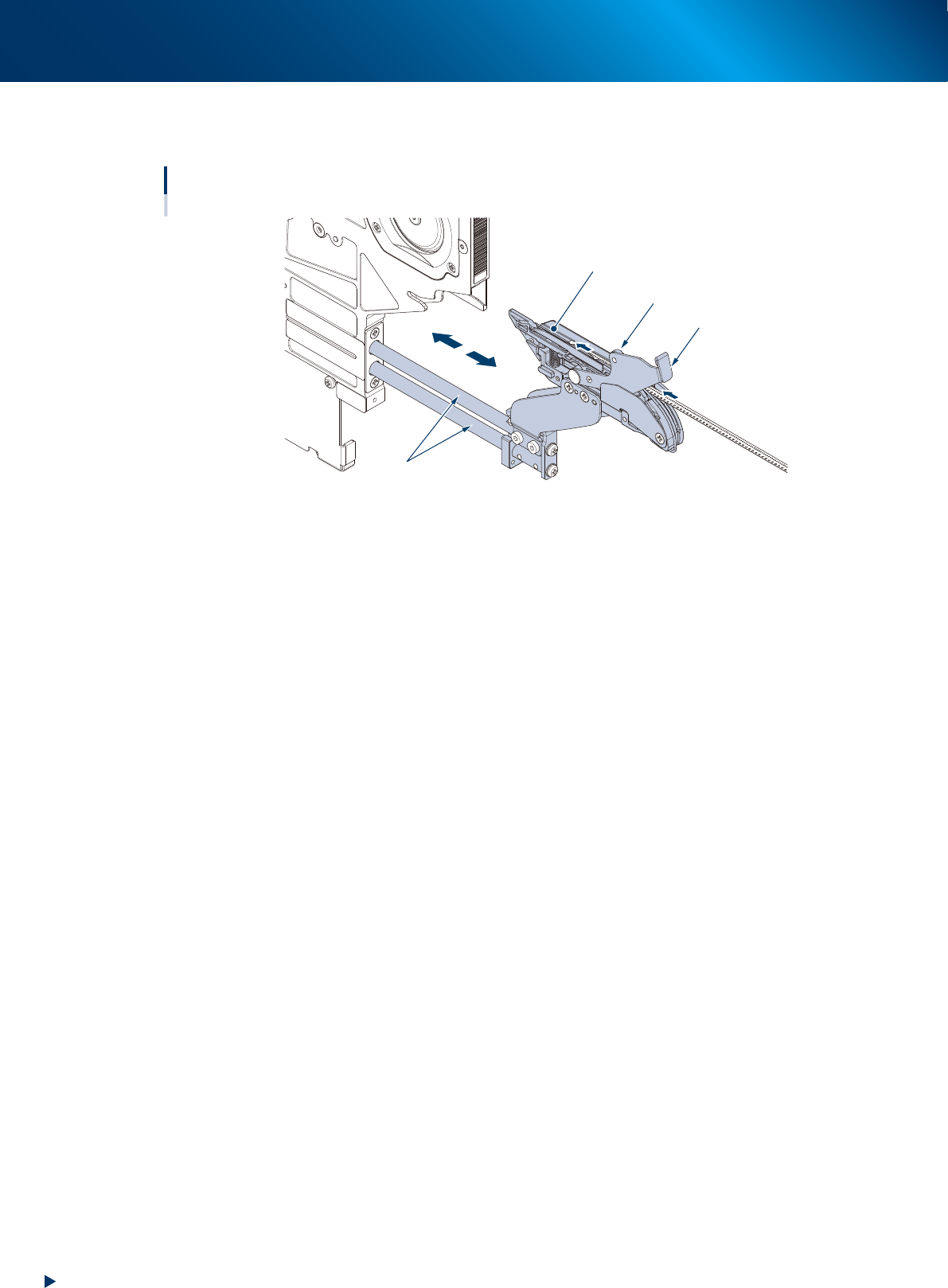

1. 料带载入部
安装料带时使用。补充料带时，如下图所示拉出料带载入部，安装料带后插入送料器中。
料带载入部
滑轴
料带安装位置
料带夹杆
料带夹轮
65103-KLU-50
2. 手柄杆
安装或拆卸送料器时使锁定杆开、关。握紧手柄杆，则打开锁定杆松开送料器的锁定 ；松开手柄杆，则关闭
锁定杆，锁定送料器。
3. 把手
搬动送料器时使用。把手顶部在将送料器插入一次性换料车时还起到导向的作用。
4. 后端压料扣
固定压料盖的后端。更换压料盖时，需要拆卸此后端压料扣。
5. 前端料带排出部
料带排出口的护盖。前端的胶塞用于堵住空隙，以防止排出的料带从斜板一侧返回。
6. 前端固定块
安装送料器时插入送料器架侧进行固定，并起到定位的作用。
7. 固定销
与前端固定块相同，安装送料器时插入送料器架侧进行固定，并起到定位的作用。
8. 板卡连接器
给送料器供电与传输信号。
9. 料带盘挂架
支撑送料器的后侧部。在搬动送料器时，还可以在料带盘挂架左右的挂钩部挂放料带盘。
1. 概要
1-3
第 1 章概要
10.压料盖
压料盖内装有刀片，割开盖带，吸取元件后，再关闭盖带。根据元件的尺寸，需要选用不同的专用压料盖。
压料盖
刀片
型号标识部
(2S, S, M, L, LL)
吸料位置
65104-KLU-00
11.前端压料扣
固定压料盖的前侧。拆卸压料盖时，向上按前端压料扣。
12.导条
安装送料器时，在送料器架上滑动并嵌入送料器架上的导槽中，防止送料器上翘。
13.锁定杆
通过开、关锁定杆来锁定送料器或松开送料器的锁定。握紧手柄杆，则打开锁定杆松开送料器的锁定 ；松开
手柄杆，则关闭锁定杆，锁定送料器。
14.操作按钮部
LED 显示部
自动续料式送料器的状态由红色、黄色、绿色 3 种颜色的 LED 以闪烁、亮灯显示。主要显示料带切换、元
件用完等内容。
按钮部
[FEED] 按钮，使料带向前走带时使用。长按可以连续向前走带。
[FUNC] 按钮，与 [FEED] 按钮或 [BACK] 按钮组合使用。
•
[FUNC]+[FEED] 按钮，向前强制排出料带。
•
[FUNC]+[BACK] 按钮，向后排出料带。
LED1
LED2
LED3
FEED
BACK
FUNC
LOAD
按钮与LED显示
LED显示部
按钮部
65105-KLU-30
c
注意
[BACK] 按钮无法单独使用，只能与 [FUNC] 按钮组合使用。
