1. 概要
1-6
第 1 章概要
█
送料器的拿取方法
拿取送料器时应注意的部位
链齿轮部
连接器部
前端部
料带载入部
锁定杆部
65007-KLU-30
►
拿取送料器时应注意的部位
•
请勿用手托着锁定杆部。否则，手可能会被夹伤。
•
请勿用手托着连接器部或链齿轮部。否则，可能会导致送料器发生故障。
•
上图中虚线所示料带载入部与前端部，请勿猛力撞击。否则可能会损坏送料器或引发故障。
1. 概要
1-7
第 1 章概要
█

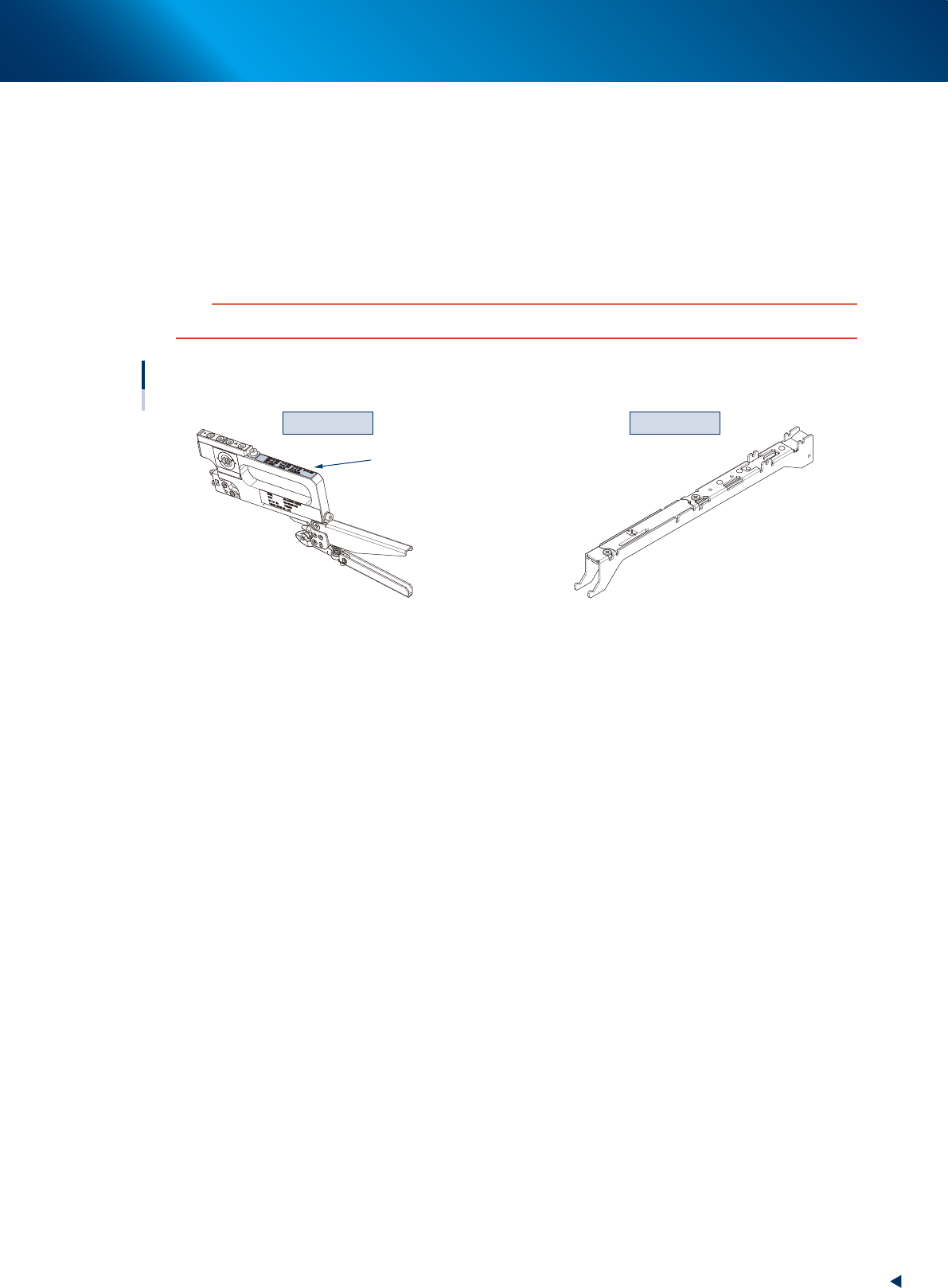

调整治具
►
标准送料器
标准送料器是调整送料器吸料位置的专用治具。
校准标贴上标写的日期超过 1 年的标准送料器，建议进行校准。
►
压料盖治具 ( 自动续料式送料器专用 )
压料盖治具 (JIG,GUIDEASSY ：KLU-MC1HA-00X) 是使用吸料位置调整仪调整吸料位置时使用的压料盖。
调整完吸料位置之后，不要忘记装回原来的压料盖。详细内容，请参阅吸料位置调整仪的使用说明书。
c
注意
使用吸料位置调整仪时，若不换上压料盖治具，可能会损坏标准料带。
（自动续料式送料器专用）
标准送料器与压料盖治具
校准标贴
压料盖治具标准送料器
65006-KLU-30
1. 概要
1-8
第 1 章概要

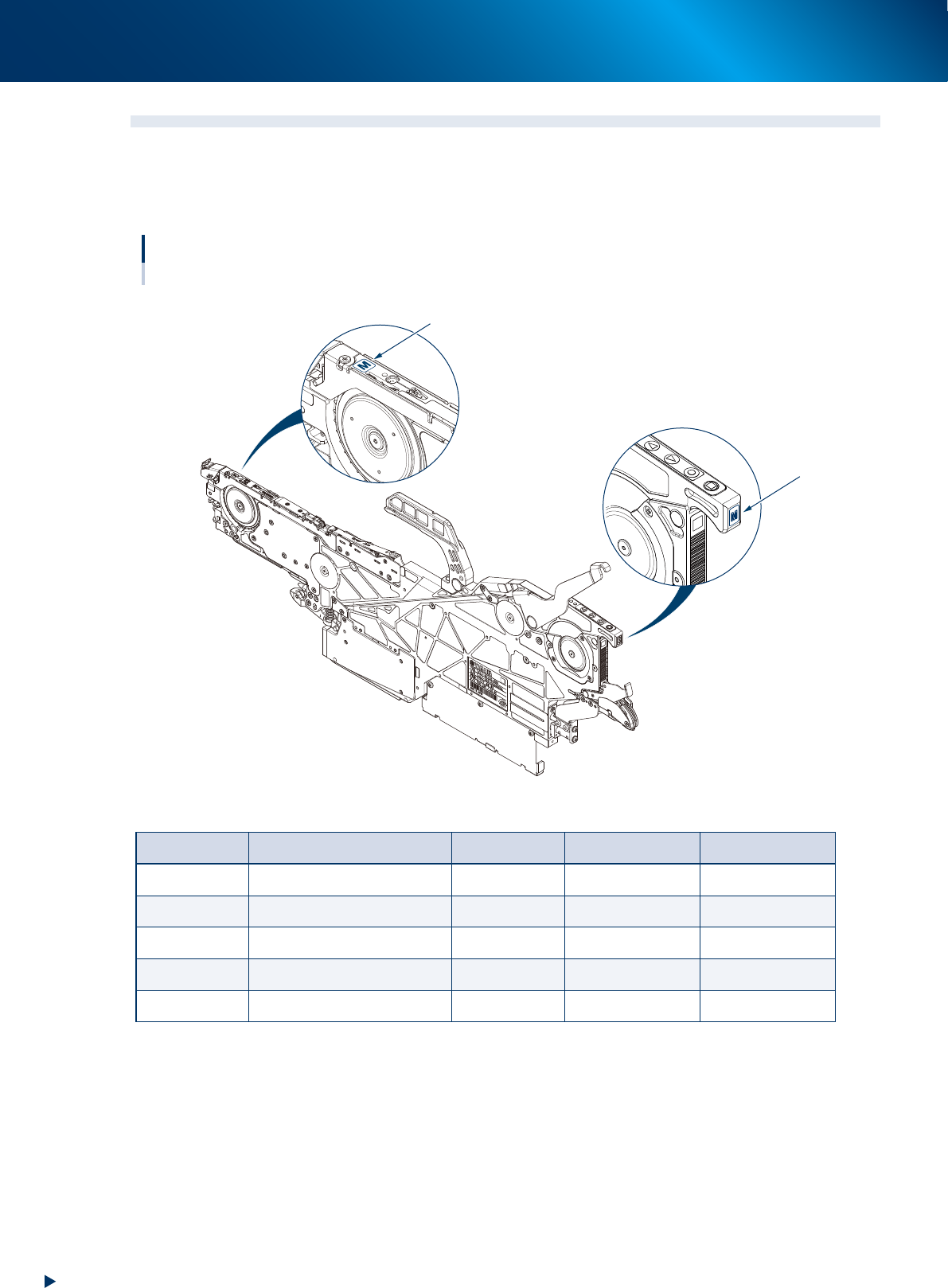

1.3 适用的元件尺寸
自动续料式送料器根据适用的元件尺寸可以分为下表所示的 5 种型号。使用时，请务必确认下图所示压料盖部
与操作按钮部的型号标识。
选择适合带装元件使用的自动续料式送料器时，请使用盖带量具 ( 专用治具 )。
自动续料式送料器的种类
型号标识的位置
压料盖部
操作按钮部
型号
型号
65101-KLU-50
适用的元件尺寸 ：单位为 mm、括号内的单位为英寸
型号 适用的元件尺寸 料带种类 适用的料带宽度 送料间距
2S 0603 (0201)*、1005 (0402) 纸 8mm 2mm
S 1005 (0402) 纸 8mm 2mm
M 1608 (0603) 纸 8mm 2mm 或 4mm
L 2012 (0805) 纸 8mm 2mm 或 4mm
LL 3216 (1206) 纸 8mm 2mm 或 4mm
* 0603(0201) 时，只适用其中的磁性元件。
