2. 料带的安装与拆卸 2-9 第 2 章料带的准备与装卸 6 检查料带的安装状态。 若安装正确，LED 的显示状态如下。 1. 只要传感器检查到插入的料带，黄色 LED 就会亮灯 1 秒。 2. 黄色与绿色 LED 同时闪烁 4 秒。 3. 若安装正确，将变为绿色 LED 亮灯。 黄色与绿色LED闪烁4秒 黄色LED亮灯1秒 绿色LED亮灯 安装完成状态 料带安装完成 未使用选配软件时 65218-KLU-00
2. 料带的安装与拆卸
2-10
第 2 章料带的准备与装卸
2.1.2 安装有 ITOption 时
以下，介绍装有 IT Option 选配软件时安装料带的方法。
1
扫描元件 ID。
安装料带之前，先扫描元件 ID。
2
将准备安装的料带安装在画面中显示的安装位置。
1. 确认 [ 监控屏 ] -“生产”选项卡页面或“送料器列表”画面中显示的安装位置与要安装的元件的
安装位置相同。
2. 将元件料带盘安装在预装托架中。

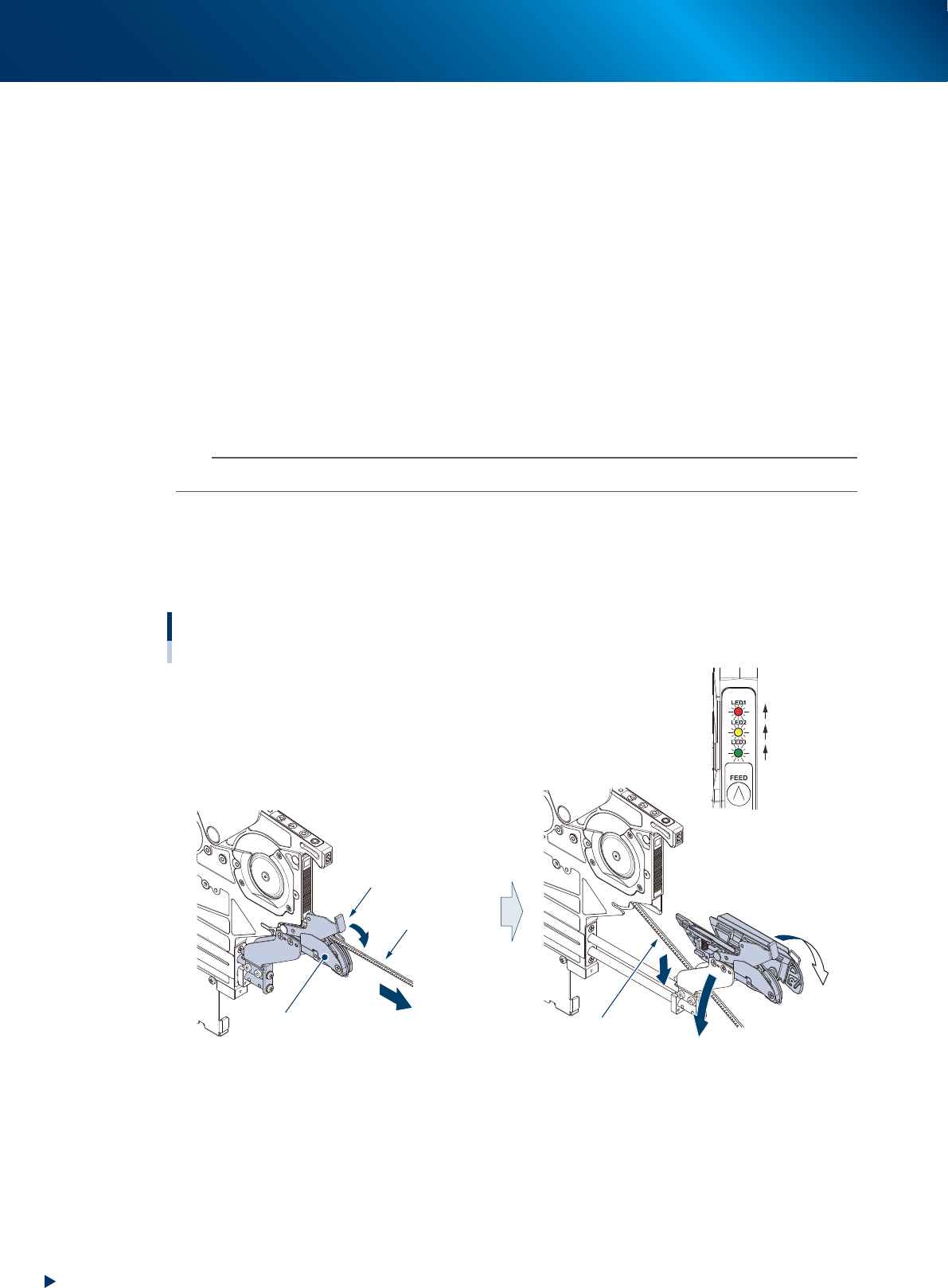

3
将自动续料式送料器的料带载入部抽出。
1. 确认自动续料式送料器控制部的 LED 为连续闪烁状态。
2. 按住料带夹杆将料带载入部抽出。
n
要点
不是补充料带而是初装料带时，直接进入 Step5。
4
将使用中的料带从料带载入部中放下。
1. 松开按住料带夹杆的手，夹带单元将左右打开。
2. 将使用中的料带从料带载入部中放下。
抽出料带载入部
放下使用中的料带
料带夹杆
连续闪烁
料带载入部
松开按压料带夹杆，夹带单元
将左右打开。
使用中的料带
使用中的料带
65209-KLU-40
