2. 料带的安装与拆卸
2-12
第 2 章料带的准备与装卸
7
检查料带的安装状态。
若安装正确，LED 的显示状态如下。
1. 只要传感器检查到插入的料带，黄色 LED 就会亮灯 1 秒。
2. 黄色与绿色 LED 同时闪烁 4 秒。
< 补充料带时 >
此时，请确认 [ 监控屏 ] -“生产”画面。若有要求预装，画面中该送料器的边框将以紫红色显示。
3. 若安装正确，将变为绿色 LED 亮灯。
< 补充料带时 >
若完成了要求的预装，将变为绿色 LED 亮灯，画面中的紫红色边框消失。
参考
关于“要求预装”，请参照本章后述“2.3 其它功能 (IT Option)”。
紫红色边框消失
[监控屏] -“生产”选项卡页面
完成前
完成后
料带安装完成
使用 IT Option 时

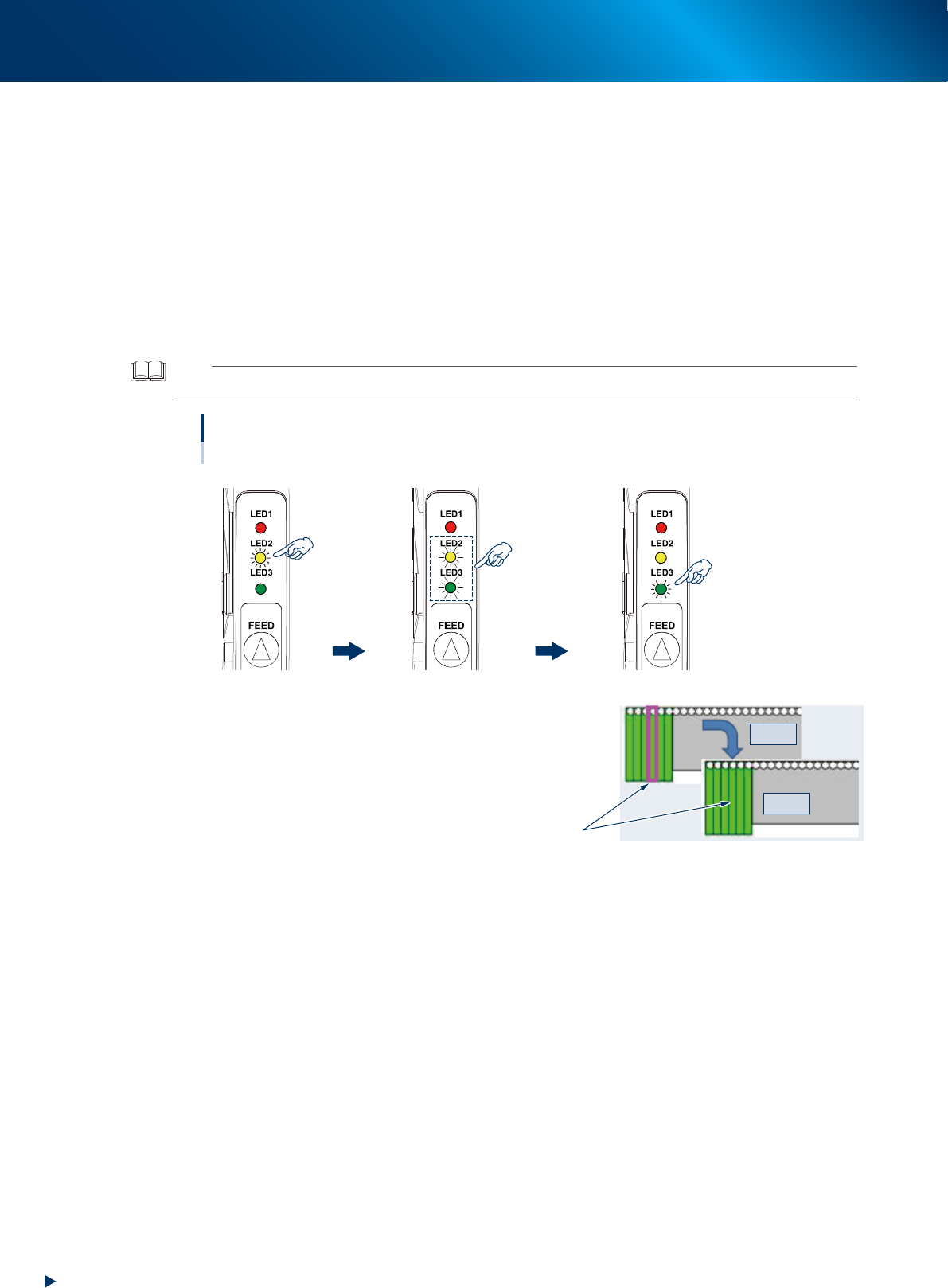

黄色与绿色LED闪烁4秒
黄色LED亮灯1秒
绿色LED亮灯
安装完成状态
65219-KLU-00
2. 料带的安装与拆卸
2-13
第 2 章料带的准备与装卸

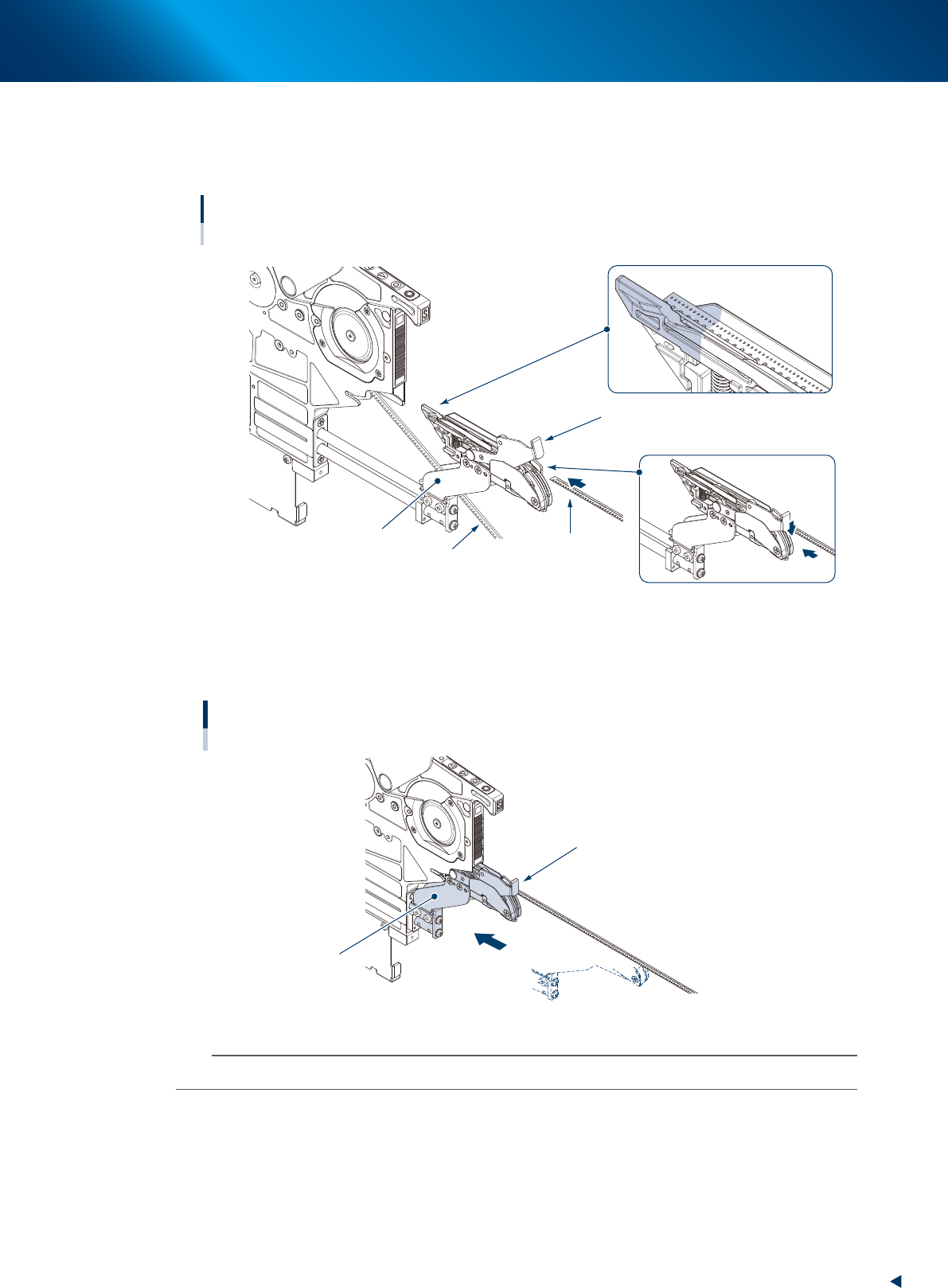

2.2 料带的拆卸
以下，介绍从自动续料式送料器中排出料带的方法。排出料带的方法与 IT Option 选配软件无关都相同。
1
抽出料带载入部。

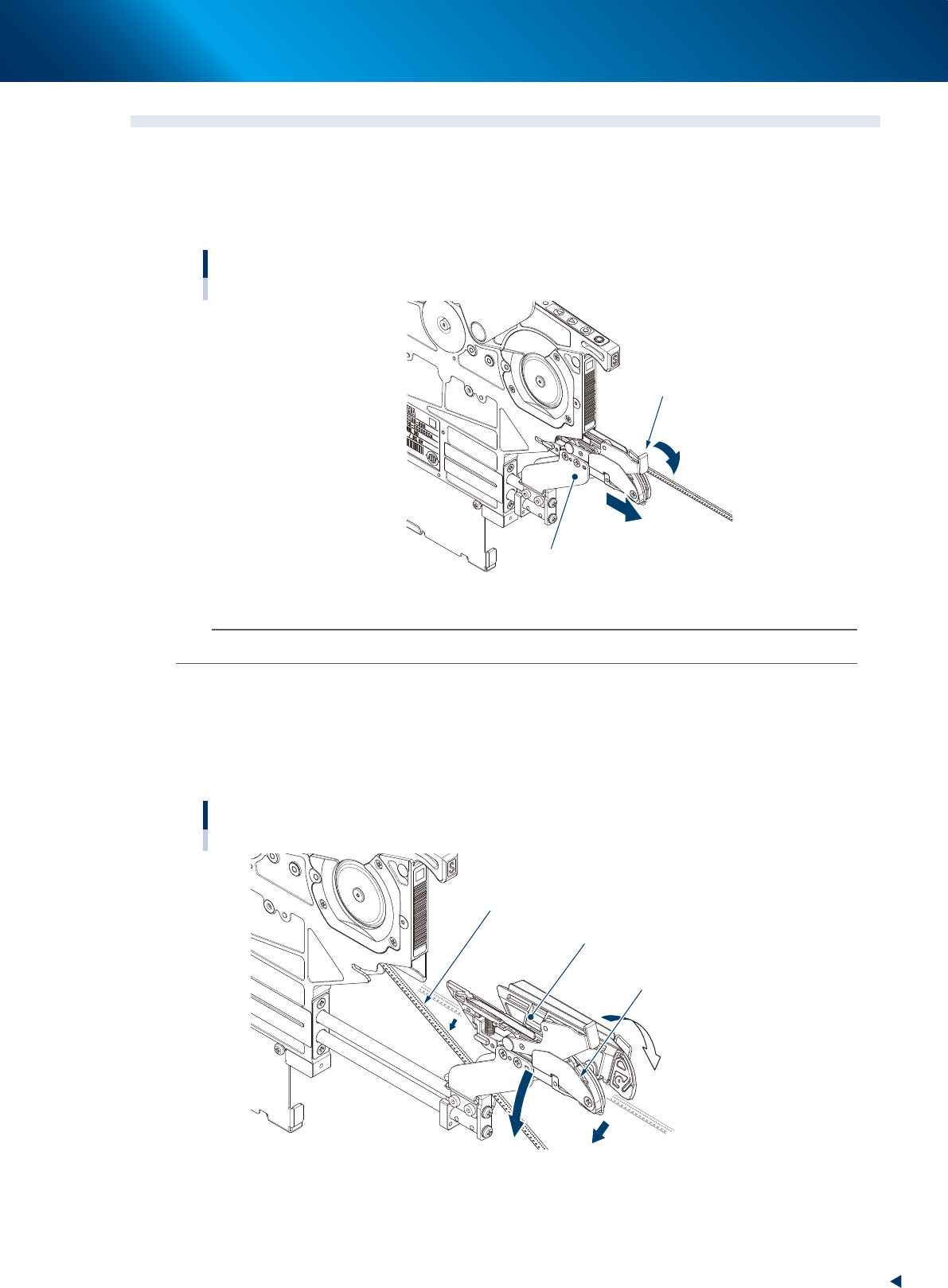

按住料带夹杆将料带载入部抽出。
抽出料带载入部
料带夹杆
料带载入部
65213-KLU-40
n
要点
若不将料带载入部完全抽出，将无法左右打开料带载入部。
2
左右打开夹带单元，将料带从料带载入部中放下。
1. 松开按住料带夹杆的手，夹带单元将如下图所示左右打开。
2. 将料带从料带载入部中放下。
3. 将料带载入部推回原位。
放下料带
料带载入部
需要拆卸的料带
松开按压料带夹杆，夹带单元
将左右打开
放下
65214-KLU-40
