4. 故障排除 3-41 第 3 章自动续料式送料器的使用 4.6 送料器的压料盖型号错误时 █ 故障状态 ： 显示“自动续料式送料器的压料盖型号错误”而无法运行。 ► 原因 基板程序中要求的送料器压料盖型号与实际送料器中安装的压料盖型号不一致。 ► 解决方法 请确认安装的元件与使用的送料器，换上与要求的压料盖型号 (2S、S、M、L、LL) 一致的送料器。 LED1 LED2 LED3 FEED BACK FUNC L…
4. 故障排除
3-40
第 3 章自动续料式送料器的使用
4.5.1 传感器状态的确认
按照在前述“4.5 无法载入料带或向后排出料带时”中介绍的解决方法仍然无法正常载入料带或向后排出料带
时，可以打开 [ 装置 ] -“送料器”画面确认传感器是否正常感应。
►
前端传感器
拆卸压料盖，直接用手指按压传感器来确认。
►
中间传感器
从自动续料式送料器的后侧 ( 料带载入部侧 ) 插入长度在 15cm 以上的料带来确认。
►
入口传感器
将料带安装在料带载入部来确认。
c
注意
确认完传感器之后，请务必将拆下的压料盖装回原位。

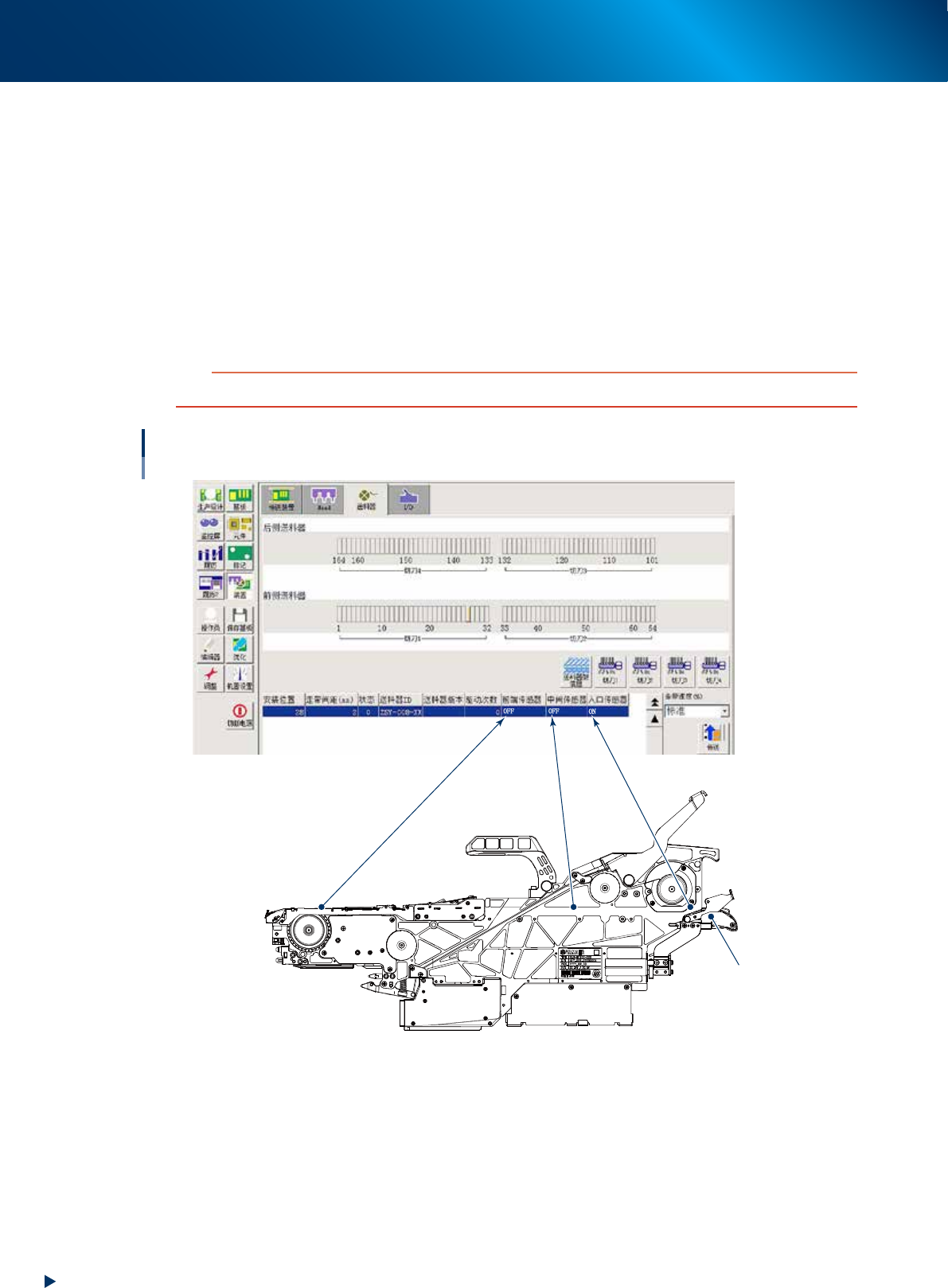

传感器的动作确认
前端传感器 中间传感器 入口传感器
ON ：检出了料带
OFF：未检出料带
料带载入部
OFF
ON
OFF
66315-KLU-00
第 4 章 维护保养与配件的更换
目录
1. 关于维护保养 4-1
1.1 维护保养部位与需要更换的配件 .................................................4-1
2. 维护保养与配件更换之前的准备 4-2
2.1 必备工具 ..................................................................................... 4-2
2.2 维护保养部位 ............................................................................. 4-2
2.3 需要更换的配件 .......................................................................... 4-3
3. 维护保养与配件的更换 4-5
3.1 压料盖 ........................................................................................ 4-5
3.1.1 压料盖的清洁 4-5
3.1.2 压料盖组件的更换 4-7
3.2 压料盖组件的维护保养 ............................................................... 4-8
3.2.1 走带槽的清洁与弹簧片的更换 4-8
3.2.2 推进器组件的更换 4-9
3.2.3 前端排出部的更换 4-9
3.3 前端固定块部 ........................................................................... 4-10
3.3.1 前端固定块的更换 4-10
3.4 与送料器架的接触部 .................................................................4-11
3.4.1 导条的更换 4-11
3.4.2 料带盘挂架的更换 4-11
3.5 锁定杆部 ................................................................................... 4-12
3.5.1 锁定杆组件的更换 4-12
3.5.2 固定销的更换 4-13
3.6 电源连接部 ............................................................................... 4-14
3.6.1 板卡连接器的更换 4-14
3.7 操作部 ...................................................................................... 4-15
3.7.1 把手的更换 4-15
3.8 料带载入部 ............................................................................... 4-16
3.8.1 夹带单元的更换 4-16
3.9 预装托架部 ............................................................................... 4-17
3.9.1 滑动用挡块的更换 4-17
