2. 运行准备
3-28
第 3 章自动续料式送料器的使用
2.3 其它功能 (IT Option)
█
显示要求预装
若要求预装且可以预装时，[ 监控屏 ]-“生产”画面中会如下显示。
•
元件列表的“要求预装”栏中显示星号“*”。
•
送料器安装示意图中该送料器的边框显示为紫红色。
要求预装
“要求预装”栏
紫红色边框
66310-KLU-00
█
检出未被允许插入的自动续料式送料器时
在生产过程中 ( 运行、复位、紧急停机等状态 ) 将始终监视插入的自动续料式送料器，未被核对的元件将不
会自动进行续料。
•
自动续料式送料器安装在贴片机上，但在自动续料式送料器中安装的是未被要求安装的元件时，将作为
未被允许而发出警告。
•
只要检出有未被要求安装的元件，贴片机就会自动通知操作人员。此时，请确认错误的内容之后，拆下
该自动续料式送料器并清除错误。
•
若将拆下的自动续料式送料器再安装在正确的位置，需要再次进行元件与送料器的核对。
检出错误插入
错误内容
66311-KLU-00
3. 操作按钮部
3-29
第 3 章自动续料式送料器的使用
3. 操作按钮部
3.1 LED 的显示与按钮的操作
LED1
LED2
LED3
FEED
BACK
FUNC
LOAD
LED1
LED2
LED3
FEED
BACK
FUNC
LOAD
操作按钮部
LED显示部
按钮部
[LOAD] 按钮
65313-KLU-30
3.1.1 LED 显示部
自动续料式送料器的状态由红色、黄色、绿色 3 种颜色的 LED 以闪烁、亮灯显示。
主要显示料带切换、元件用完等内容。
状态 详细内容
LED 的状态
红色 LED 黄色 LED 绿色 LED
切换生产品种
未切换 ( 要求拆下 )
亮灯
错误切换
亮灯
指示安装位置
连续闪烁
已安装了正确的元件，但不可靠
*
亮灯
完成了切换的安装位置
亮灯
元件用完
因余量不
足停止了
运行
因余量不足而停机 ( 断料 )
闪烁
移到替代元件
闪烁
重试超过
了次数
因吸料、识别出错而停机
亮灯
移到替代元件
亮灯
元件用完警告
元件用完警告
闪烁
亮灯
预装
闪烁
送料器错误
闪烁
( 快速 )
闪烁
( 快速 )
*
“已安装了正确的元件，但不可靠”，是指虽已安装了正确的元件，但因没有进行生产切换检查还不可以使用。
3. 操作按钮部
3-30
第 3 章自动续料式送料器的使用
3.1.2 按钮部
►
[FEED] 按钮
使料带向前走带时使用。长按可以连续向前走带。
►
[BACK] 按钮
[BACK] 按钮无法单独使用，只能与 [FUNC] 按钮组合使用。
►
[FUNC] 按钮
与 [FEED] 按钮或 [BACK] 按钮组合使用。
•
[FUNC]+[FEED] 按钮，向前强制排出料带。
•
[FUNC]+[BACK] 按钮，向后排出料带。
送料器的动作与传感器的检出状态
按钮操作 送料器的动作
传感器的料带检出状态
1 ( 前端 ) 2 ( 中央 ) 3 ( 入口 )
按 1 次 [FEED] 按钮 向前传送 2 个间距 (2mm) no care no care no care
按 1 次 [LOAD] 按钮 将料带载入吸料位置 OFF OFF ON
按 1 次 [FUNC]+[FEED] 按钮 向前侧排出料带 ON no care no care
按 1 次 [FUNC]+[BACK] 按钮 向后侧排出料带 ON ON OFF
►
[LOAD] 按钮
使预装状态 ( 预装区 ) 的料带被载入到吸料位置。
n
要点
上述按钮的操作在自动运行过程中无法使用。

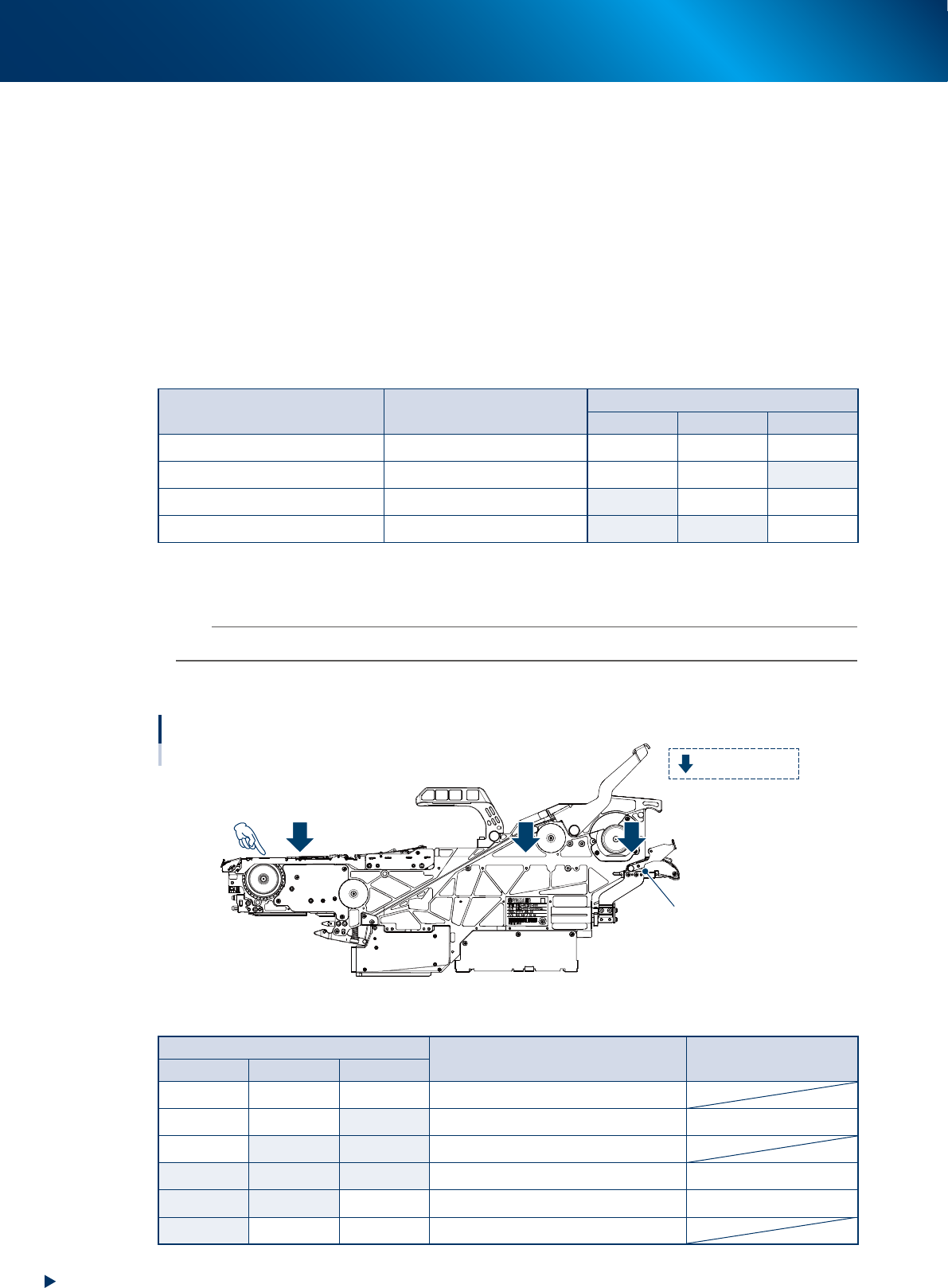

3.1.3 送料器内部的传感器
1
2 3
料带检出传感器的安装位置
：料带检出传感器
料带载入部
吸料位置
65314-KLU-20
传感器检出状态与可进行的动作
传感器编号
状态 可进行的动作
1 ( 前端 ) 2 ( 中央 ) 3 ( 入口 )
OFF OFF OFF 所有传感器都没有检出料带
OFF OFF ON 传感器 3 检出了补充的料带 载入料带
OFF ON ON 正在将补充的料带载入吸料位置
ON ON ON 所有传感器都检出了料带 吸料
ON ON OFF 传感器 1 与 2 检出了料带 吸料、排出料带
ON OFF no care 只有传感器 1 检出了料带 ( 料带末端 )
