AV131
操作手册
5.1 生产准备
D79OCC-31-010-A0
5.1-14

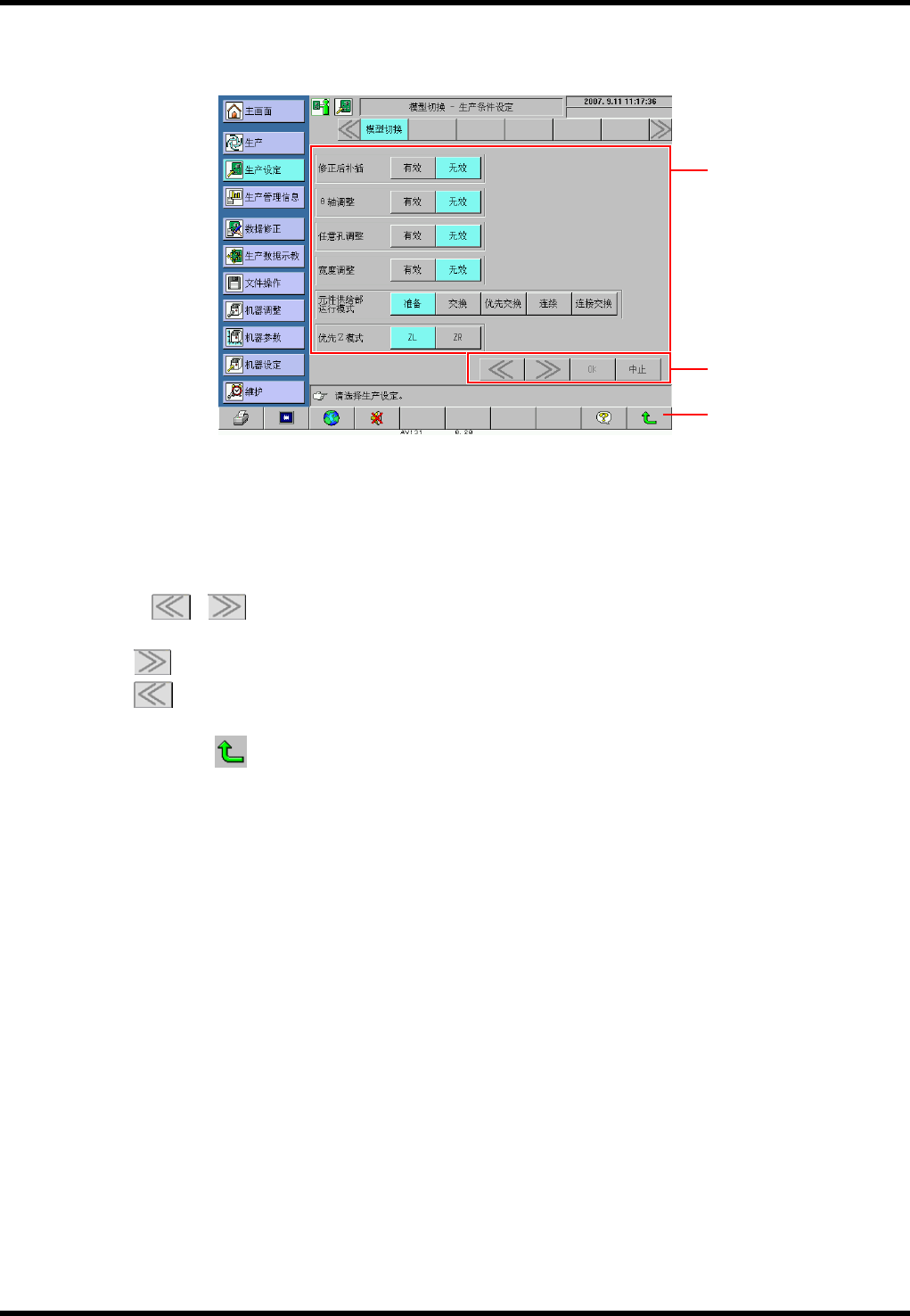

生产条件设定 (2) 画面
10.
1. 用蓝色显示所选择的项目。
这些按钮都是只能选其中一个的。
2. 功能按钮
可使用
、 、 [中止] 按钮。
在此画面不能使用 [OK] 按钮。
按下
，进入生产条件确认画面。
按下
，进入生产条件 (1) 画面。
3. 按下 [中止] 、或
(返回) 按钮，返回到 “模型切换” 画面。
品种选择处理成为被取消状态。
1.
2.
3.
AV131
操作手册
5.1 生产准备
D79OCC-31-010-A0
5.1-15

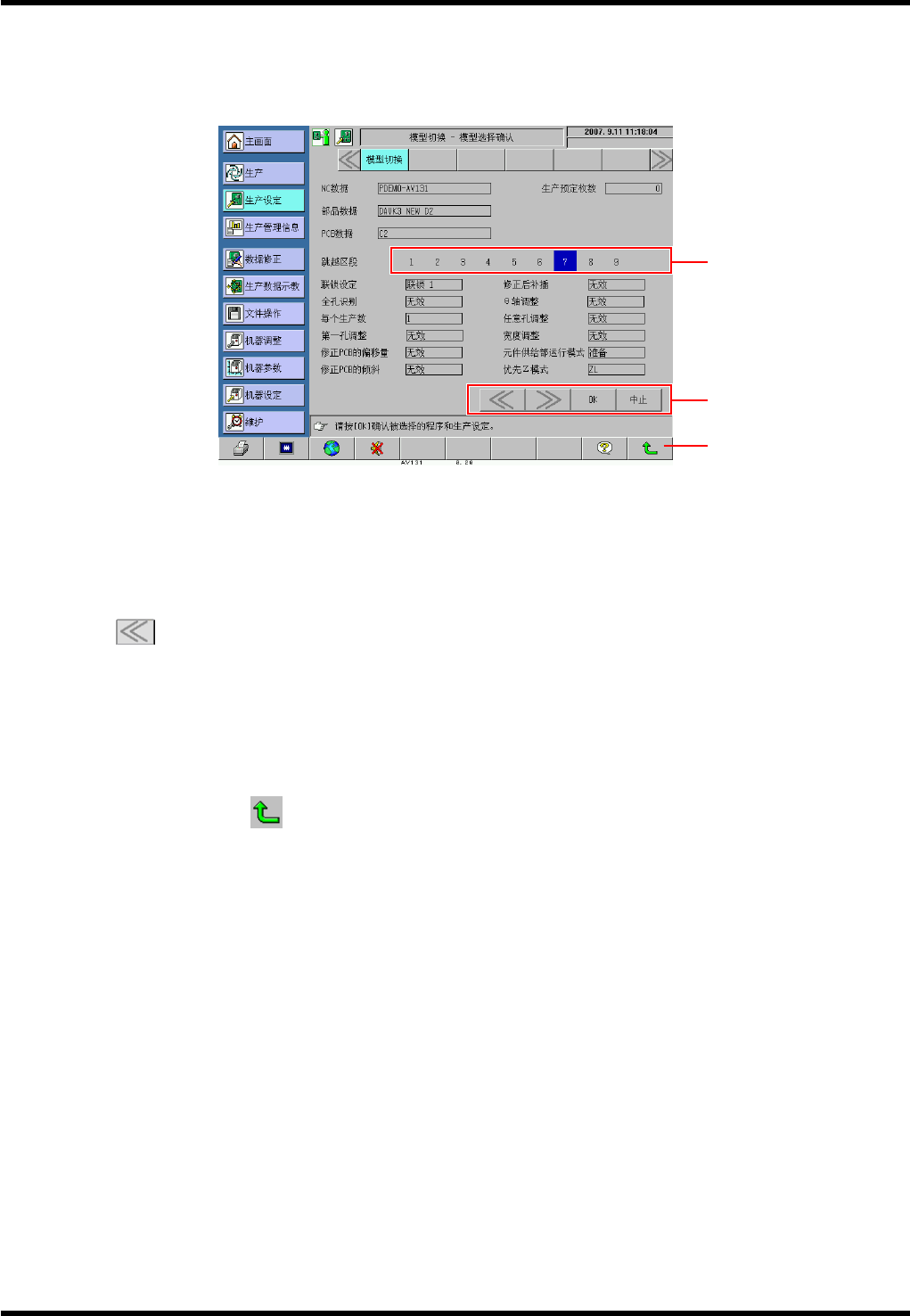

生产条件确认画面
画面上显示此前所设定的项目。
11.
1. 跳越区段
用蓝色显示跳跃区段的指定值。
2. 功能按钮
按
按钮，进入生产条件 (2) 画面。
按 [OK] 按钮，进行数据检查。
在数据检查过程中，状态栏显示 “数据检查中”。
数据检查正常结束后，进入 “模型切换” 画面。
数据检查非正常结束时，进入 “数据诊断” 画面。
即使品种选择结束，与 NC 数据内的元件数据、基板数据的链接信息并不变更。
3. 按下 [中止] 按钮、或
(返回) 按钮返回到 “模型切换” 画面。
品种选择处理成为被取消状态。
1.
2.
3.
AV131
操作手册
5.1 生产准备
D79OCC-31-010-A0
5.1-16

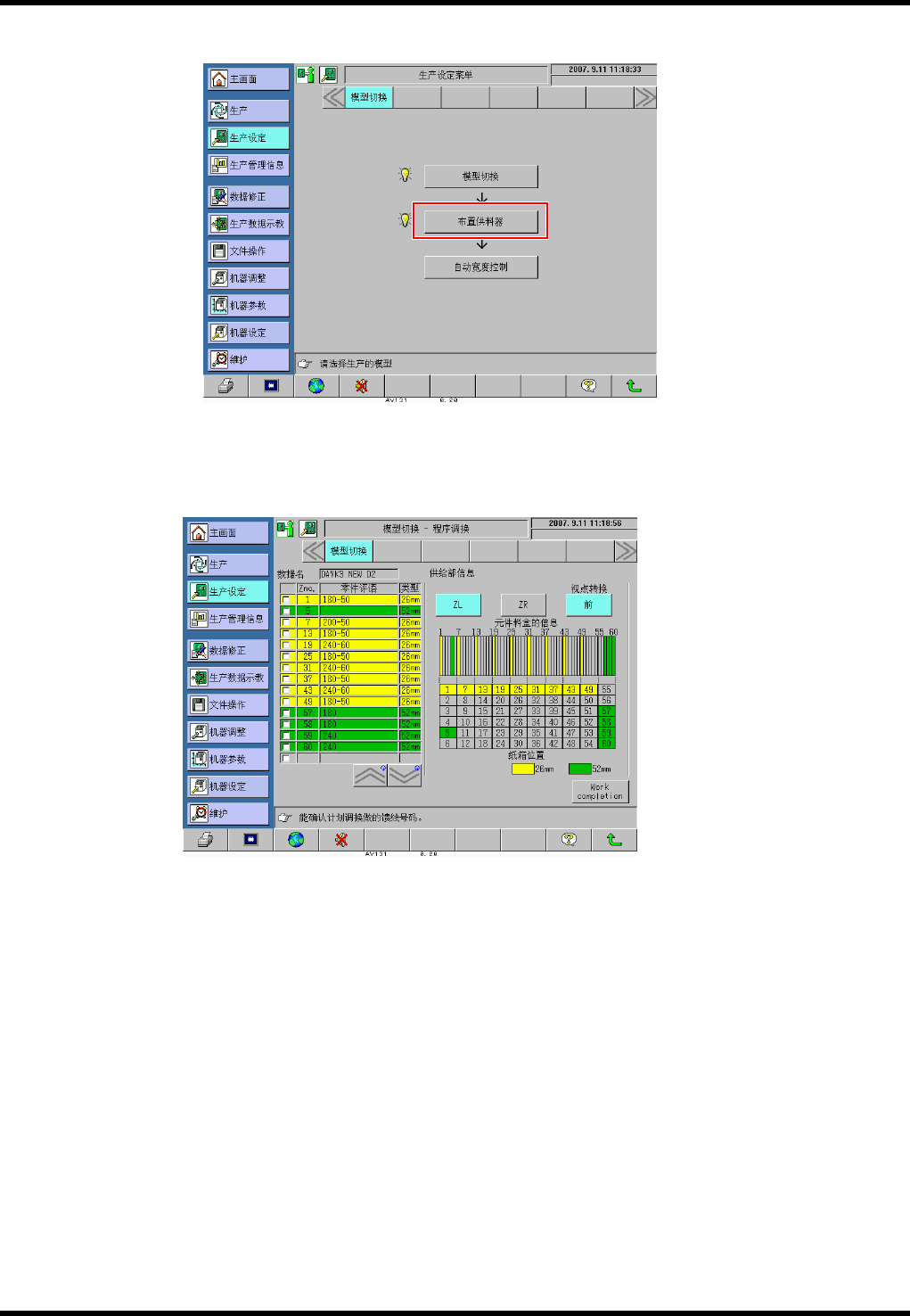

“布置供料器”画面的说明
按下 [布置供料器] 后，会根据所选择的元件数据信息，以较直观的形式显示有关在元件供给部布置元件
和供料器的信息。
在元件供给部布置完元件和供料器后，请按 [Work completion (作业结束)] 。
黄色: 26 mm 元件
绿色: 52 mm 元件
