AV131
操作手册
5.2 生产
D79OCC-31-040-A0
5.2-6

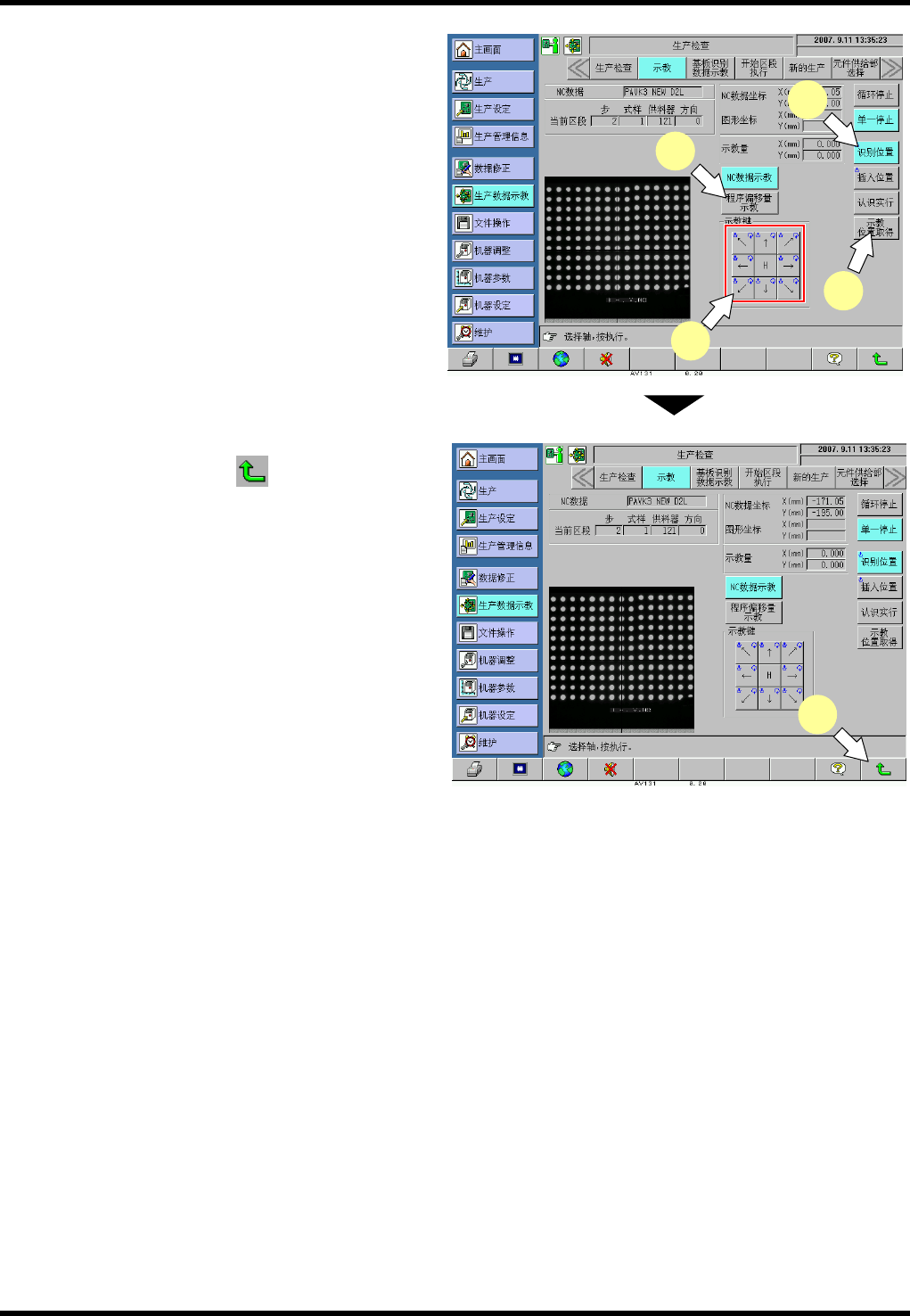

4. 选择 NC 示教模式
(1) 按下 [NC 数据示教] 。
(2) 一边按 <ENABLING (启动)> ，
一边按 [识别位置] 。
(3) X-Y 工作台移到摄象机下面。
(4) 在捕获画面，确认基板上的插入点，
一边按 <ENABLING (启动)> 一边按
示教键，使 XY 工作台移动。
(5) 按下 [示教位置取得] 确定数据。
(该区段的 NC 数据就被变更)
=提示=
当基板为多形基板时，可通过按 NC 数据坐标或图形坐标，对要变更的数据进行选择。
如对图形部进行 NC 示教，该图的所有区段中示教过的值变为有效。(NC 数据的图形部变更)。
对 NC 数据坐标进行 NC 示教后，全部区段中示教过的区段被变更。
5. 画面的返回
示教结束后请按
(返回) ，结束示教模
式。
(2)
(1)
(4)
(5)
5
AV131
操作手册
5.2 生产
D79OCC-31-040-A0
5.2-7

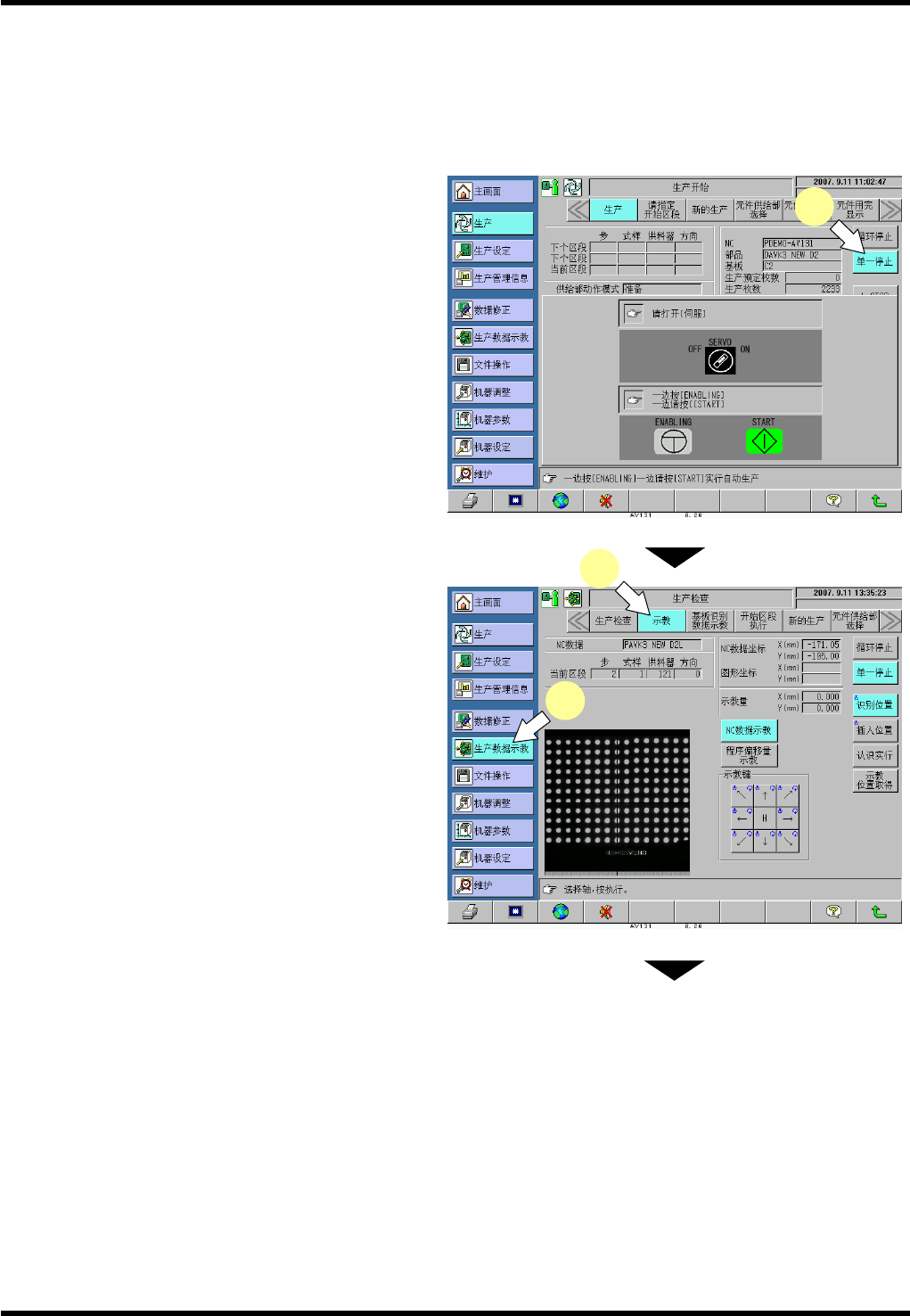

5.2.6 程序偏移量示教功能
按下 [程序偏移量示教] 后就成为有效。
本功能可用于‘单一停止’作用模式。
程序补偿示教的步骤
3.
1. 停机
在任意的区段按操作盘上的 [单一停止] ，使
机器停止在该区段上。
2. 调出示教画面
按下 [生产数据示教] 。
3. 选择数据示教
按下 [示教] 。
显示示教画面。
3
2
1
AV131
操作手册
5.2 生产
D79OCC-31-040-A0
5.2-8
4. 选择程序补偿模式
(1) 按下 [程序偏移量示教] 。
(2) 按下 [识别位置] 。
X-Y 工作台移到摄象机下面。
(3) 通过显示在操作盘上的图像，
对基板上的插入点进行确认，
按示教键，使 XY 工作台移动。
(4) 按下 [示教位置取得] ，确定数据。
(所示教的量将反映到程序偏移量中。)
5. 画面的返回
示教结束后，按下
(返回) ，结束示教模
式。
5
(2)
(1)
(3)
(4)
