AV131
操作手册
3.1 装置整体
D79OCC-13-010-A0
3.1-4

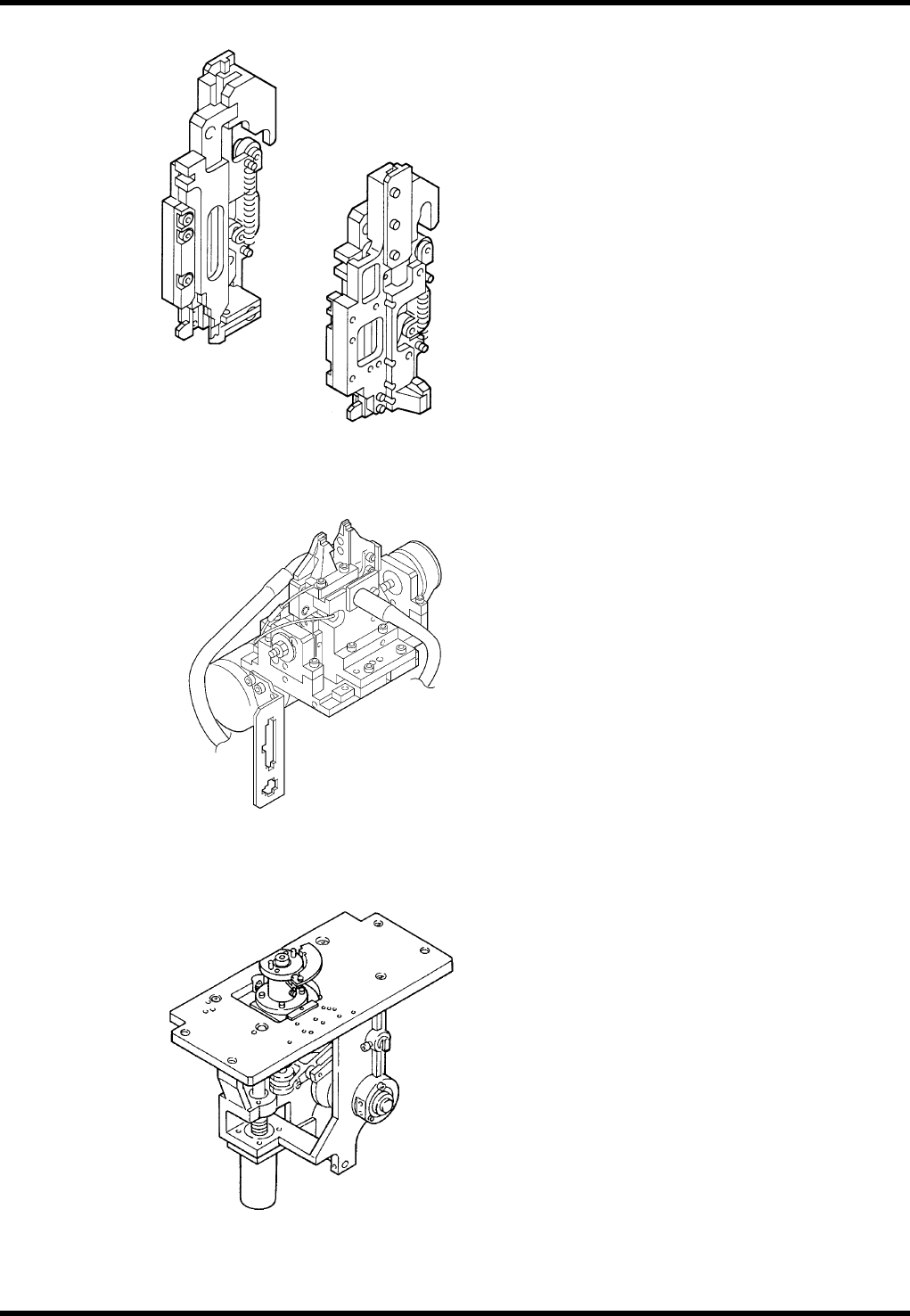

插件部
砧座部
上砧座部
下砧座部
AV131
操作手册
3.1 装置整体
D79OCC-13-010-A0
3.1-5

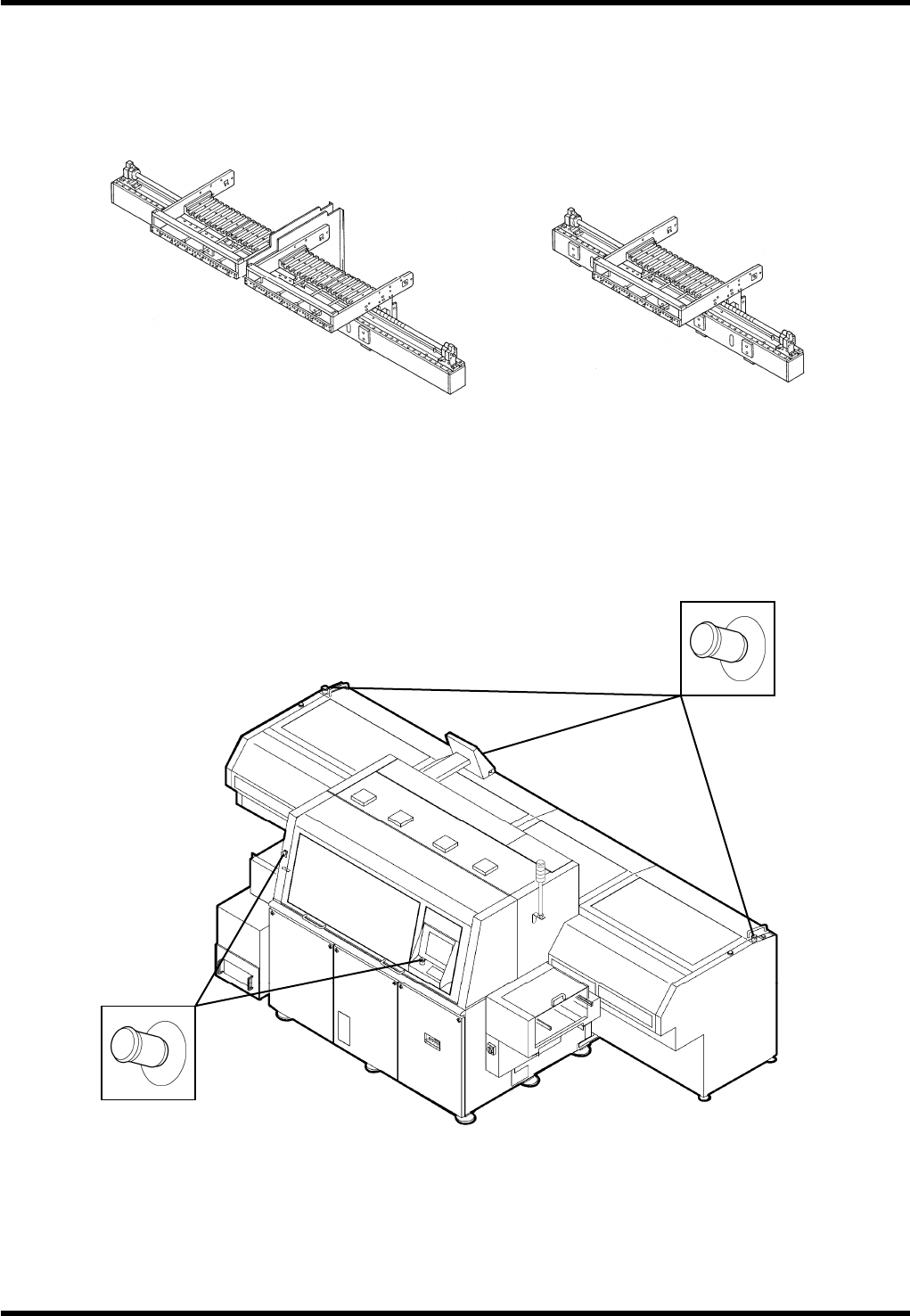

元件供给部
对于 120 站规格，将 Z 轴上的元件供给部分为 L 工作台及 R 工作台两部分，使其单独动作。
每个工作台可以搭载 60 种元件，两个台最多可搭载 120 种元件。
对于 60 站规格，只有 ZR 工作台这一个台。
紧急停止开关
当发生紧急情况、或发现运转异常时，请按下 <紧急停止> 开关。机器会瞬间停止运行。解除时，请将开关向
右转动并拉出。重新启动运转时，请按照 ‘4.1.4 重新启动’ 的步骤进行。
120 站规格 60 站规格
紧急停止开关
紧急停止开关
AV131
操作手册
3.1 装置整体
D79OCC-13-010-A0
3.1-6
维护开关
维护开关仅限于在安全防护盖打开的情况下才能进行一些有限的操作，以便于进行维修工作。
必须在参照维修手册的基础上，由维修责任者使用这些开关。
维护开关在生产及生产确认过程中是不能使用的，在除此以外的模式中维护开关有效。
维护开关有效时，主操作盘、后部操作盘的画面的标题部分的显示将变成黄色。
=注意=
ENABLING (启动) 开关是在进行维修时以及使机器运行时，即作为按钮又作为开关使用的。
ENABLING(启动) 开关
维护开关
