AV131
操作手册
5.1 生产准备
D79OCC-31-010-A0
5.1-4
定位器调整

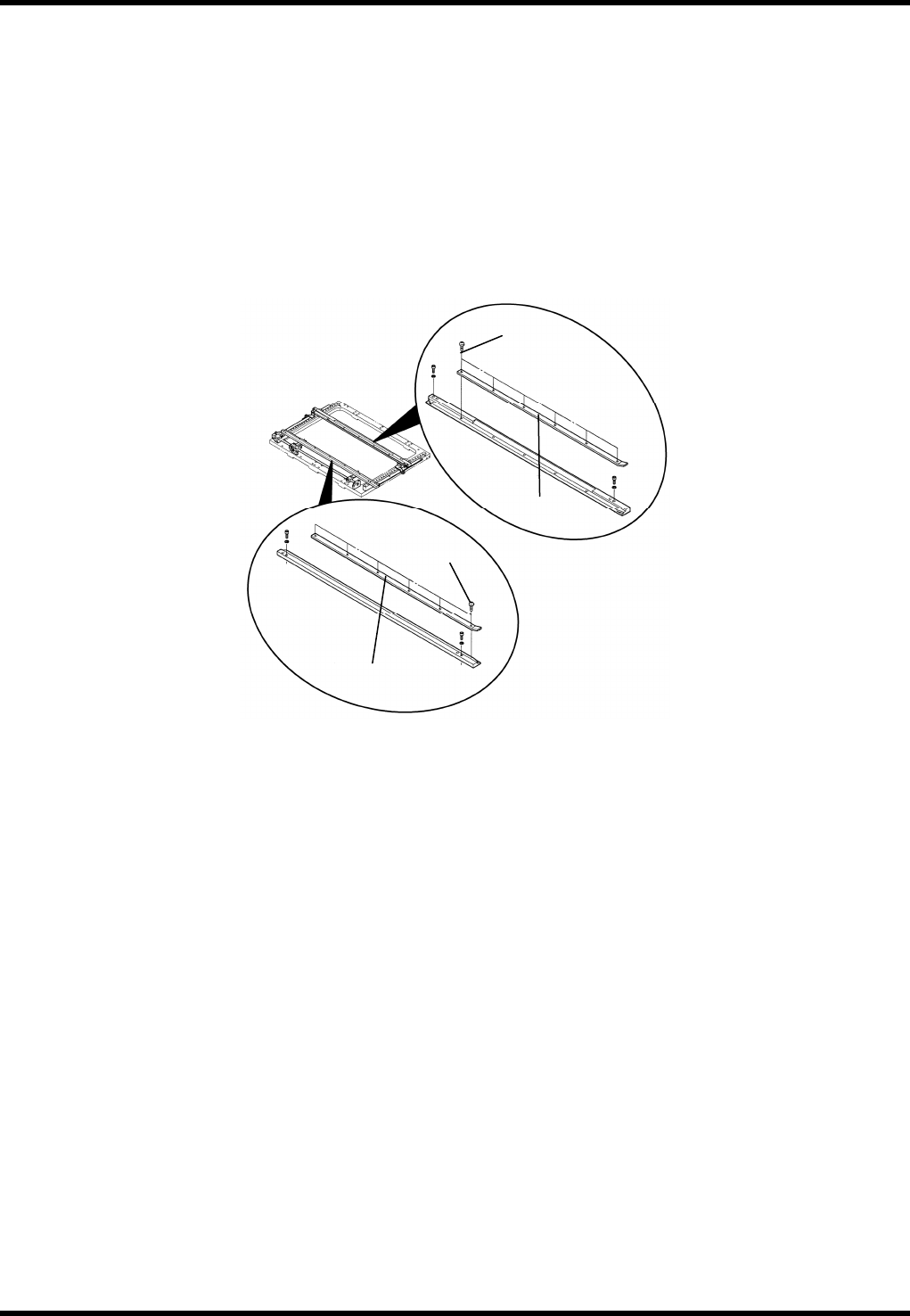

更换导轨
5.
1. 拧出螺钉 2 (6 件)，拆下导轨 (1)。
2. 安装和基板的厚度相当的导轨。
3. 拧紧螺钉 2 (3 件)，紧固导轨 (1)。
4. 拧出螺钉 3 (6 件)，拆下导轨 (2)。
5. 安装和基板的厚度相当的导轨。
6. 拧紧螺钉 3 (6 件)，紧固导轨 (2)。
螺钉 2
螺钉 3
导轨(2)
导轨(1)
AV131
操作手册
5.1 生产准备
D79OCC-31-010-A0
5.1-5
导轨选择 (导轨 1 和 2)
按照所用基板的厚度选择适当的导轨。
基板厚度 (mm) 导轨 (1) 件号 导轨 (2) 件号
2.0 1045414471 1045414471
1.8 1045414461 1045414461
* 1.6 1045414002 1045414002
1.4 1045414451 1045414451
1.2 1045414441 1045414441
1.0 1045414431 1045414431
0.8 1045414421 1045414421
0.6 1045414411 1045414411
0.5 1045414401 1045414401
标有*标记的导轨作为标准设备列出。
其他所有的档块尺寸均为任选尺寸。
更换基准销 (当基板基准孔直径改变时)
6.
1. 拧松螺母 1。(杆 L，R)
2. 更换成与孔径相配的基准销，然后拧紧螺母。
5.1.2 程序输入
在插件机开始自动运行之前，务必准备好 NC 数据和元件数据。
按照以下各节讲解的步骤输入程序。
当装入宽度自动调整功能 (任选) 时必须准备好基板数据。
NC 数据输入
生成新的 NC 数据 Æ ‘编程 / NC 数据生成’。
元件数据输入
生成 NC 数据用的新的元件数据 Æ ‘编程 / 元件数据生成’。
基板数据输入
生成新的生产基板的数据 Æ ‘编程 / 基板数据生成’。
基准销
螺母
AV131
操作手册
5.1 生产准备
D79OCC-31-010-A0
5.1-6

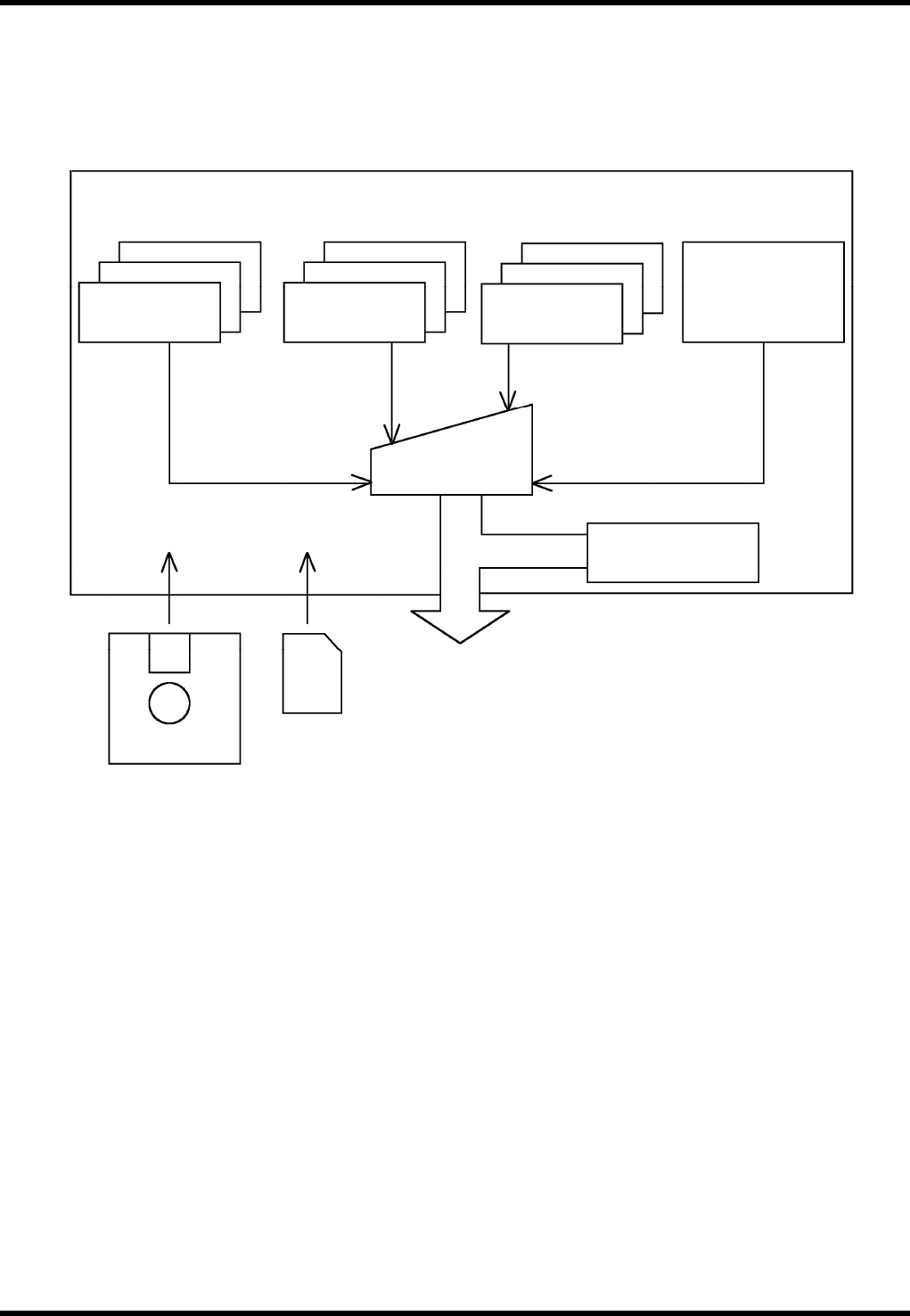

5.1.3 程序选择
当改变生产产品类型时，必须选择适当的 NC 数据。该程序选择是从设备的储存器内记忆的内容来进行的，当
使用软盘中保存的程序时，应事先将数据加载 (从软盘或者 SD 储存器转动到设备的储存器) 到机器。
在选定自动宽度调整功能后，也要选择基板数据。
选择 NC 数据和元件数据后，输入生产数量和和跳过程序段。
=提示=
插件机记忆装置容量
NC 数据： 最多可记忆 200 个程序
(在一个程序中最多能贮存 5000 步)。
元件数据： 最多可记忆 200 个程序。
基板数据： 最多可记忆 200 个程序（自动宽度调整是选购件）
AV131
NC 数据 元件数据 基板数据
各种数据
(生产计划、跳跃
程序段数等。)
从 200 种数据中选一种。
从 200 种数据中选一种。
(自动宽度调整是选购件)
从 200 种数据中选一种。
输入/选择 程序选择
插件机初始设定
设备的存储器
FD
SD 存储器
