AV131 操作手册 3.2 机器动 作 D79OCC-13- 100-A0 3.2- 8 3.2. 3 改变插入跨距 改变插件部和砧 座部 (WH 和 WA 轴 ) 的插件跨距 动作简略图 说明 AC 伺服电机驱动皮带， 皮带进而转动 插 件部的球头螺钉 。 ( 插件部和砧座 部的工作状况 相同 ) 在原点复归区段 ， 插件部、 砧座进行原 点 复归。 ( 在原始 位置上插入跨距 P=5.00 。 ) 生产时，根据 NC 数据移动…
AV131
操作手册
3.2 机器动作
D79OCC-13-100-A0
3.2-7
动作简略图 说明
连续动作时，X-Y 工作台移向下一区段
数据的位置。
插件头操作重复步骤 4 至 6。
若发生插入错误，按 M.ORG 来停止
操作。信号灯亮。
在对基板处理过程中切换到径向部件
插入时，插件头停止在原位，而且跳线
装置返回。然后，插件头开始轴向元件
插入。
=注意=
完成老化后在跳线第一插入点，可能会出现插入错误。
(这是因为跳线可能会根据老化的 NC 程序被切断。)
6
AV131
操作手册
3.2 机器动作
D79OCC-13-100-A0
3.2-8
3.2.3 改变插入跨距
改变插件部和砧座部(WH 和 WA 轴)的插件跨距
动作简略图 说明
AC 伺服电机驱动皮带，皮带进而转动插
件部的球头螺钉。
(插件部和砧座部的工作状况相同)
在原点复归区段，插件部、砧座进行原点
复归。(在原始位置上插入跨距 P=5.00。)
生产时，根据 NC 数据移动插入的跨距。
AC 伺服电机
皮带
球头螺钉
插件部
砧座侧也相同
AV131
操作手册
3.2 机器动作
D79OCC-13-100-A0
3.2-9
W轴的设定和调整
在原始位置插件跨距为 5.00 mm。当 W 轴返回它的原
始位置时，插件部和砧座部的跨距即变成 5.00 mm。
最小插入跨为 5.00 mm，规定的间距不得小于 5.00
mm。
W 轴数据是关于基板的插入间距的，插件机用它来修
正插入跨距。
按照使电子元件的引线处于基板上插件孔中心的原则
来设定插入导轨之间以及切刀之间的宽度。
在设定插入间距时，控制器 (NC 单元) 进行以下的计
算：
插入跨距 = (NC 数据-标准跨距) +引线直径偏差
标准跨距： 5.00 mm
引线直径偏差： 1.4°(元件引线直径-0.4)

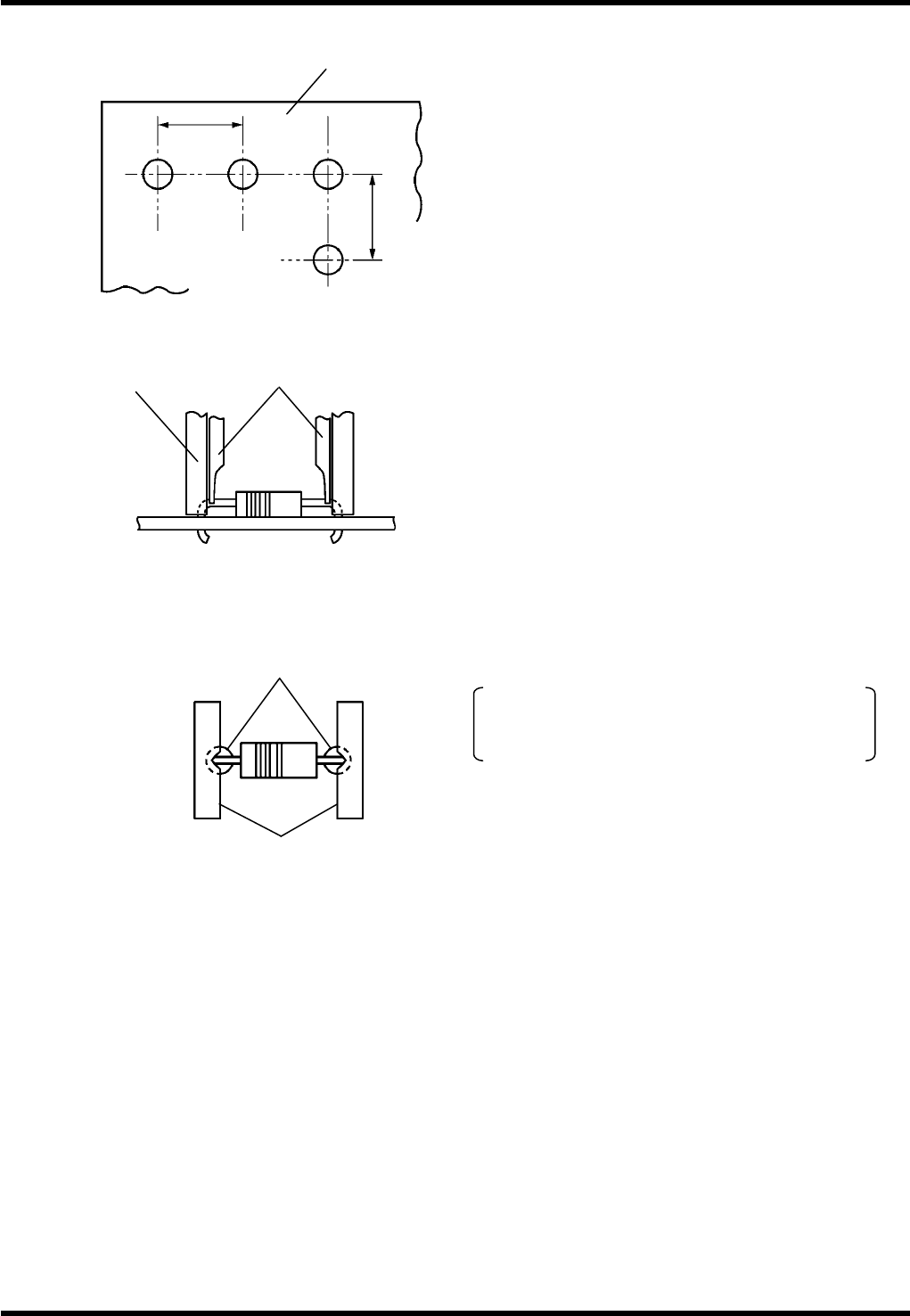

基板
P
P
推进器
插入导轨
（前视图）
基板孔
插入导轨
