AV131 操作手册 3.1 装置整 体 D79OCC-13- 010-A0 3.1- 3 基板搬送部 将基板从上料器 输送到 X- Y 工作台上 ，并将它从 工作台输送到下 料器。 插件头
AV131
操作手册
3.1 装置整体
D79OCC-13-010-A0
3.1-2
上料器 / 下料器
上料器：在插入元件前将基板输送到 X-Y 工作台上。
下料器：在插入元件后将基板送出 X-Y 工作台。
X-Y 工作台
将基板输送到插件位置。
AV131
操作手册
3.1 装置整体
D79OCC-13-010-A0
3.1-3

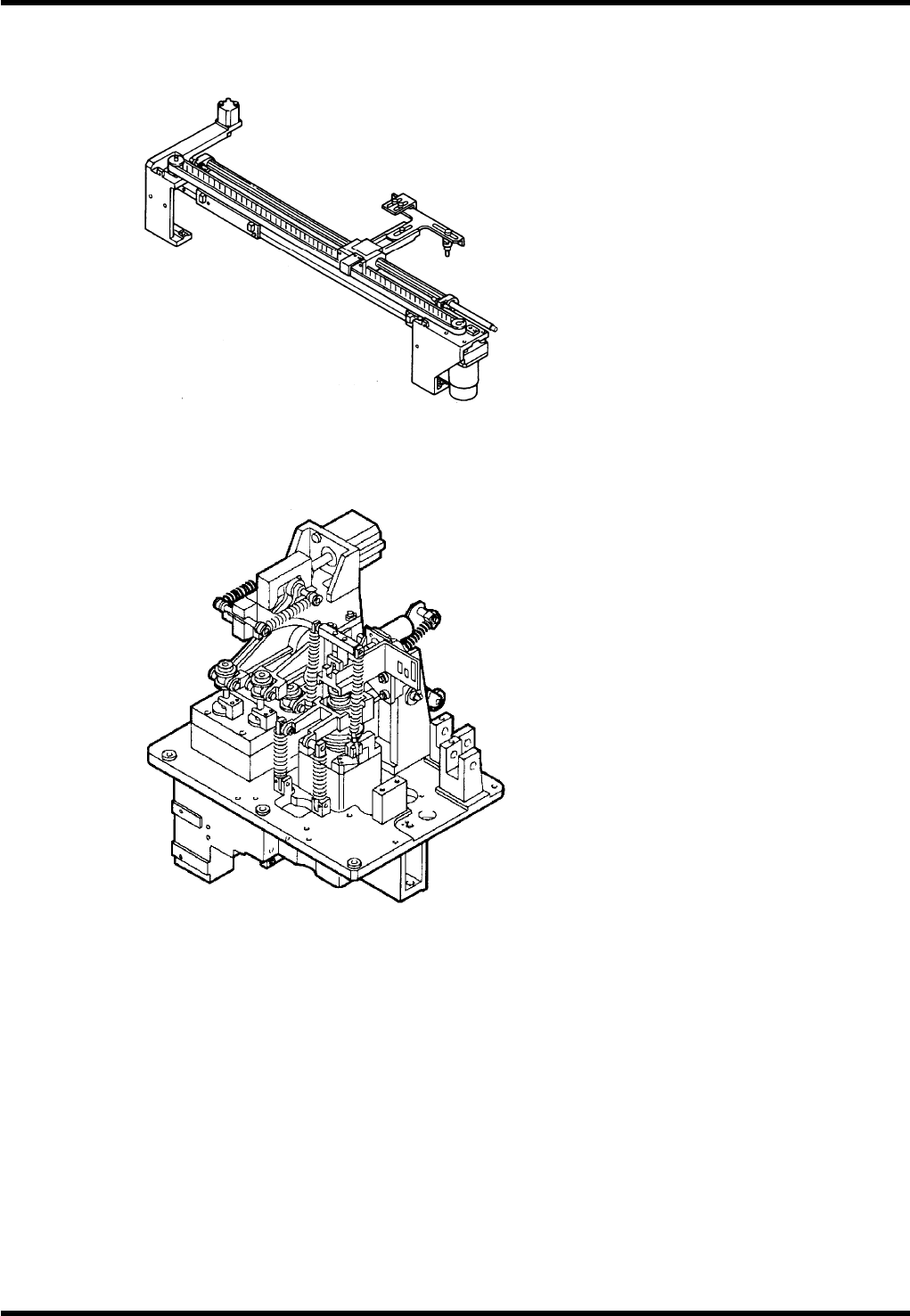

基板搬送部
将基板从上料器输送到 X-Y 工作台上，并将它从工作台输送到下料器。
插件头
AV131
操作手册
3.1 装置整体
D79OCC-13-010-A0
3.1-4
插件部
砧座部
上砧座部
下砧座部
