AV131
操作手册
3.1 装置整体
D79OCC-13-010-A0
3.1-6

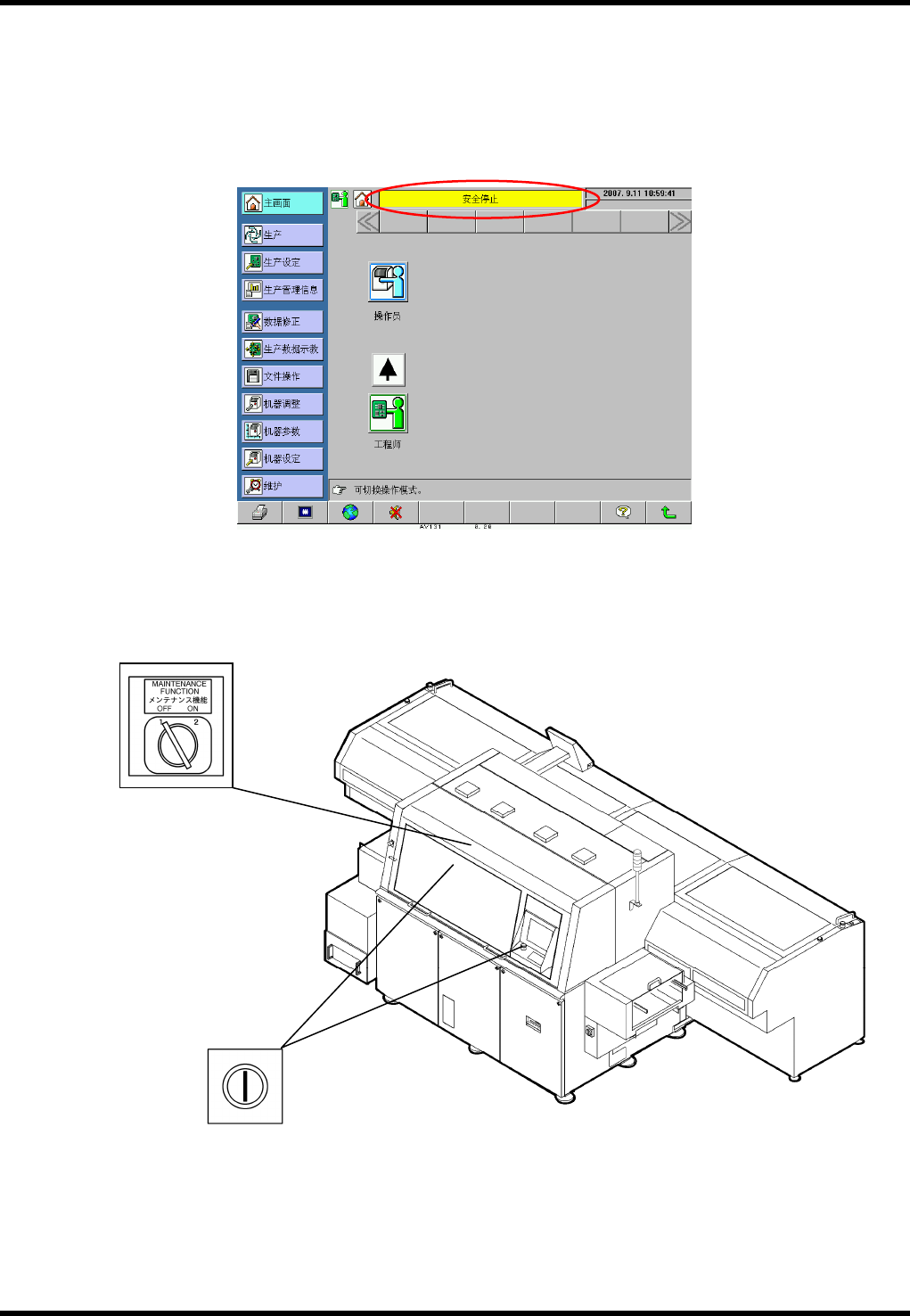

维护开关
维护开关仅限于在安全防护盖打开的情况下才能进行一些有限的操作，以便于进行维修工作。
必须在参照维修手册的基础上，由维修责任者使用这些开关。
维护开关在生产及生产确认过程中是不能使用的，在除此以外的模式中维护开关有效。
维护开关有效时，主操作盘、后部操作盘的画面的标题部分的显示将变成黄色。
=注意=
ENABLING (启动) 开关是在进行维修时以及使机器运行时，即作为按钮又作为开关使用的。
ENABLING(启动) 开关
维护开关
AV131
操作手册
3.2 机器动作
D79OCC-13-100-A0
3.2-1
3.2. 机器动作
D79OCC-13-100-A0
3.2.1 基板搬送动作
动作简略图 说明
在生产菜单上按动 <ENABLING (启
动)> + <START(开始)> 按钮，X-Y 工
作台就被定位到原点。
在传感器 1 位置上的基板由传送皮带
搬送到传感器 2 位置。
当基板到达传感器 2 的位置，上料器
和下料器轨道气缸接通并随着传送夹
下行而同步下行。
(基板搬送装置高度与定位器导轨高度
对齐，而传送夹销对准基板导向孔。)
定位器气缸接通，定位器销下行。
1
传感器 4
传感器 3
下料器
X-Y 工作台
上料器
传感器 2 传感器 1
基板
2
3
下料器轨道
上料器轨道
X-Y 工作台
4
定位器气缸 传送夹
AV131
操作手册
3.2 机器动作
D79OCC-13-100-A0
3.2-2
动作简略图 说明
传送夹将 X-Y 工作台上的基板输送到
下料器轨道上，同时将在传感器 2 位
置的基板搬送到 X-Y 工作台上。
当传送夹到达它的前极限位置并被检
测到，上料轨道、下料轨道和夹头上行。
定位器气缸断开并上升，开始插入元
件。
定位器导轨若没有进入 P 板时，显示
“工作台内无基板”，信号灯亮灯。
当传感器 3 接通，在下料器上的基板
被下料器传送带送出。
6
7
8
5
