AV131
操作手册
3.2 机器动作
D79OCC-13-100-A0
3.2-3
3.2.2 插件
电子元件的插件

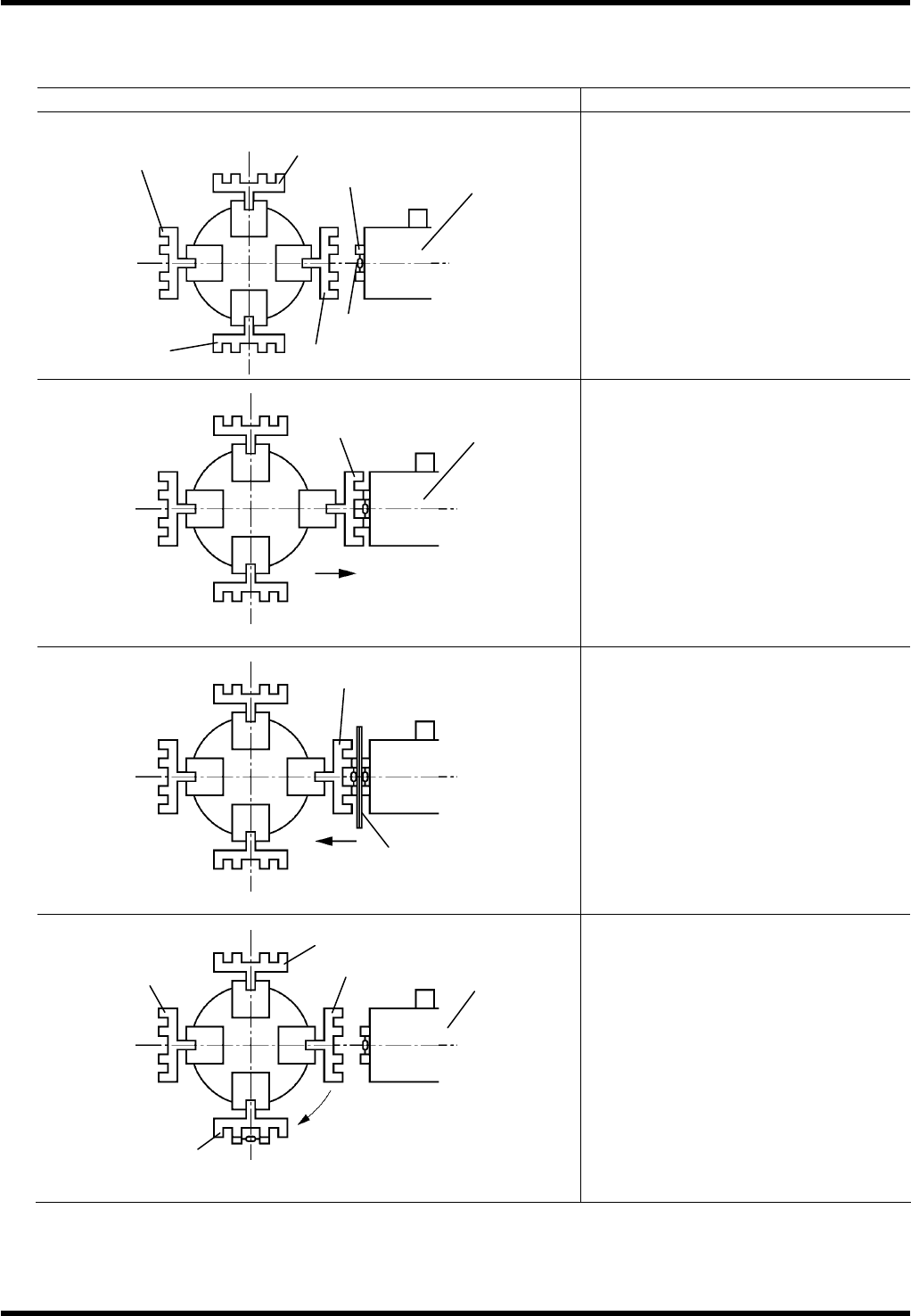

动作简略图（工序 A） 说明
2 号夹在原点位置。
2 号夹向供料器方向前进，夹住装在供料
器里的电子元件的编带以及引脚线
2 号夹将电子元件拉出 1 个跨距的距离，
纸带切刀切断编带。
当 2 号夹一回到它的原点位置，插入头
即旋转 90°。
(当选定元件定中功能、在电子元件旋转
停止之后，就立即将元件对中)。
(参见后页)
4 号夹
1 号夹
2 号夹
3 号夹
编带
电子元件
供料器
供料器
2 号夹
编带切刀
2 号夹
1 号夹
4 号夹
3 号夹
2 号夹
旋转 90˚
供料器
AV131
操作手册
3.2 机器动作
D79OCC-13-100-A0
3.2-4
动作简略图（工序 B） 说明
3 号夹执行工序 A。
2 号夹下行至滑动夹,将携带的电子元件
交给滑动夹。
滑动夹携带电子元件移至插件部。
在滑动夹夹住电子元件的编带时，插件部
将元件引线切断并成形。
当滑动夹回到其原点位置时，将编带切屑
排出。废料通过管道收集起来。
4 号夹
1 号夹
2 号夹
3 号夹
电子元件
滑动夹
A
插件部
滑动夹
电子元件
A 向视图
插件部
滑动夹
滑动夹
插件部
编带切屑
管道
AV131
操作手册
3.2 机器动作
D79OCC-13-100-A0
3.2-5
动作简略图（工序 C） 说明
插件部携带电子元件移向基板，将元件插
在基板指定的点上。
砧座部切断并弯曲插入元件引线。
切屑由废料容器收集起来。
以上工序 A、B 和 C 是同时进行的。
对中功能
对中夹通过从两边夹持元件已使元件居中。
本工序适用于元件编带精度不在标准范围 (26.0
+0.2
以外) 内时的 5 mm 间距电阻 (长度 3.4 mm)。
=注意=
此对中法不得用于诸如玻璃二极管之类的易碎元件、。因为可能会损坏这些元件 (这些元件的外层在
对中过程中可能会剥落、破损或碎裂)。
== 对中功能的选择参阅 ‘编程 / 元件数据生成 / 元件数据的设定项目’。
=注意=
对中精度会随编带的尺寸和元件边缘表面形状的不同而异，应在实施对中功能并检查其精度后再使用。
插件部
电子元件
基板
引线
基板
折弯座
切刀和折弯器
切屑
定中心
夹具
编带
