AV131
操作手册
5.3 各部的操作
D79OCC-31-280-A0
5.3-4
当用多路输入移动 NC 轴时；
(1) 按下 [NC 移动] 。
显示轴画面。
(2) 选择要移动的轴。
(3) 输入要移动轴的数值。
按下 [ENT] 登录。
(4) 按下 <ENABLING> + [移动 1] 或
<ENABLING> + [移动 2] 使轴动作。
=提示=
如果输入了可动范围以外的数值，使其
动作时，则不动作而停机，并显示软件
极限错误。要解除错误时，请按
(返
回) 按钮。
可对多个轴输入数值，使它们同时动作。
也可对 “移动 1” 和 “移动 2” 两者都输
入数值，使其反复动作。 (也可以将反
复动作与多个轴进行组合) 此时请按
<ENABLING> + [反复] 。
进行反复动作时，可用操作盘上的
<STOP (停止)> 按钮停止动作。
3. 轴操作的结束
按下
(返回) 按钮结束。
(1)
(2)
(3)
3
(4)
AV131
操作手册
5.3 各部的操作
D79OCC-31-280-A0
5.3-5
5.3.3 宽度自动调整轴的操作 (选购件)
宽度自动调整轴的操作通过机器调整菜单的 [自动宽度微动] 和 [自动宽度移动] 进行。
=注意=
当装有 P-PUSH 的选项时，请先变更 P-PUSH 的宽度。
自动宽度调整时的基板 Y 方向的宽度 < P-PUSH 宽度时，传感器有时会因检测到 P-PUSH 装置而停
机。
宽度自动调整轴的操作步骤
2.
1. 调出机器调整画面
按下 [机器调整] 。
2. 操作的选择
用示教键操作宽度调整轴时：
(1) 按下 [自动宽度微动] 。
显示轴的画面。
(2) 选择要移动的轴。
(被选择的轴变成浅蓝色。)
(3) 用示教开关移动轴。(在按示教开关时
宽度轴即移动。)
=提示=
按下 [H] 后，按钮颜色变成浅蓝色。成
为此状态后，轴的动作速度将变成高速。
要返回时，再次按下 [H] 。
(浅蓝色状态被解除。)
1
(1)
(2)
(3)
AV131
操作手册
5.3 各部的操作
D79OCC-31-280-A0
5.3-6
=提示=
选择 [选择全部 Y 的方向] 后，可对以基板
数据进行动作的轴进行整体示教 (操作)。

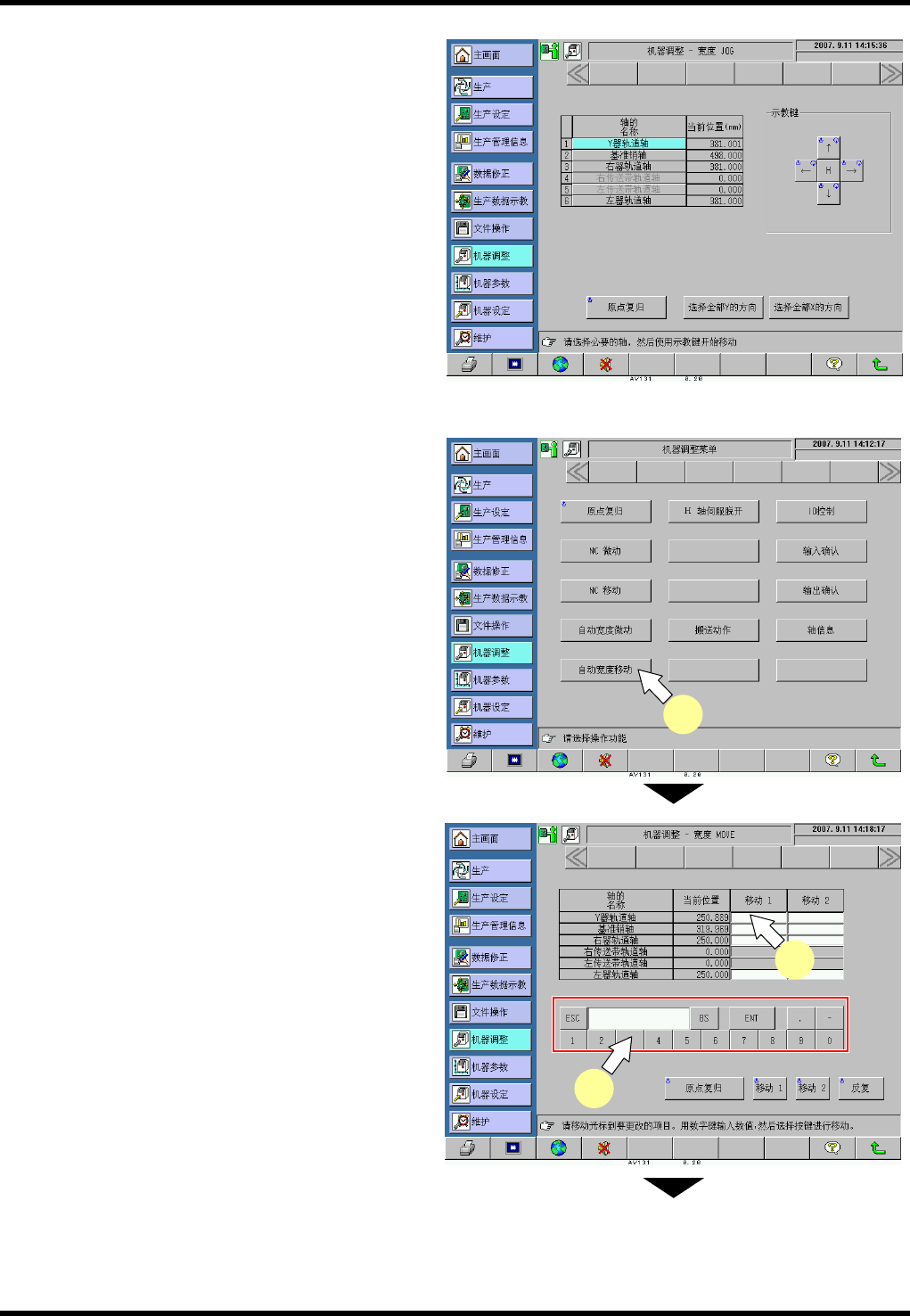

通过输入数值操作宽度调整轴时：
(1) 按下 [自动宽度移动] 。
显示轴的画面。
(2) 选择要移动的轴。
(3) 输入要移动轴的数值。
按下 [ENT] 登录。
(1)
(2)
(3)
