3.4. 机器调整 – IO 控制
D79OCC-13-230-A0

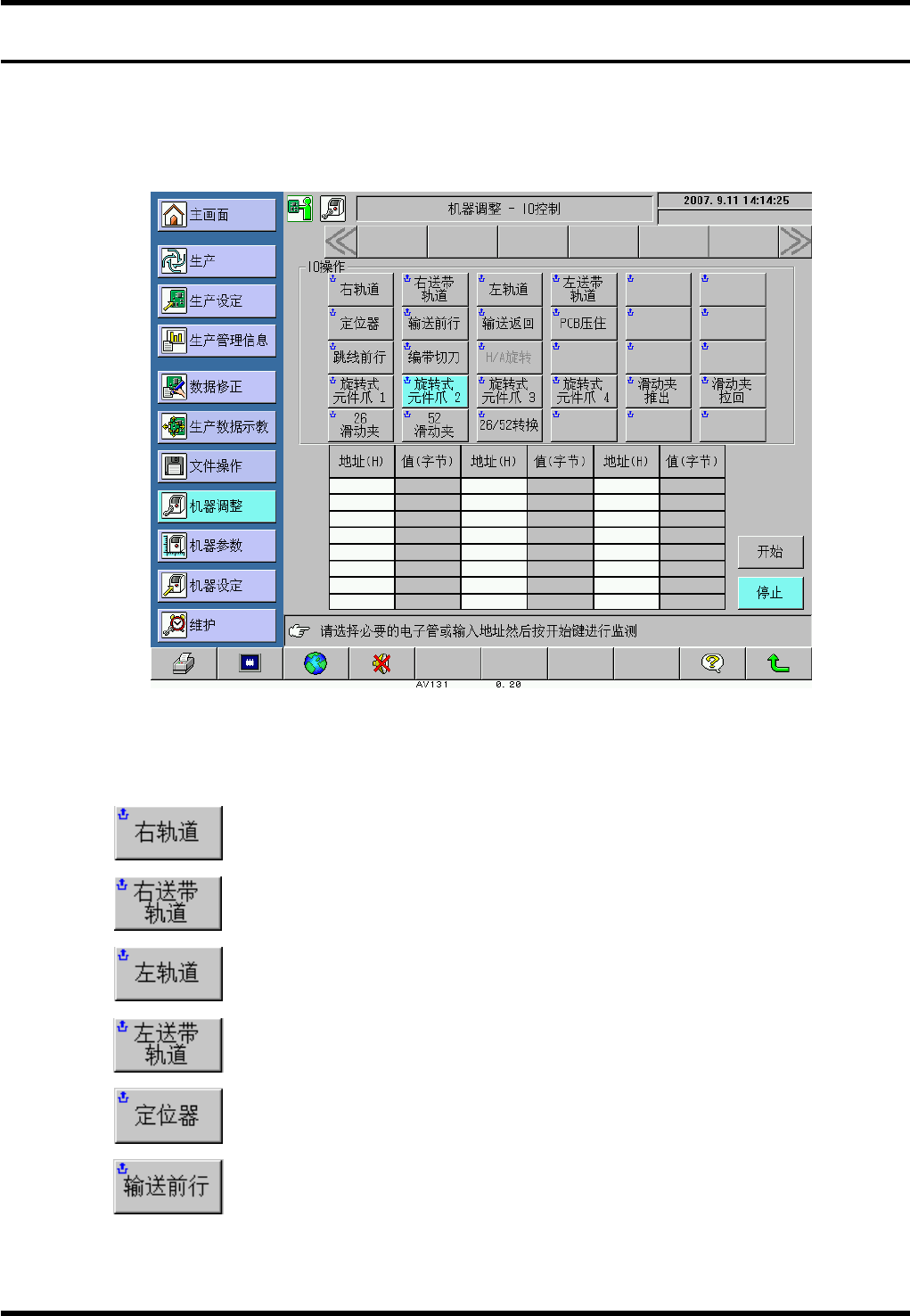

3.4.1 机器调整画面
用于各种止动器、阀门和气缸的动作和基板搬送部的操作。
各按钮功能的说明
右轨道的气缸动作。
右轨道的皮带动作。
左轨道的气缸动作。
左轨道的皮带动作。
接通 / 关闭定位器的动作。
将基板搬送部移向左侧。
AV131
操作手册
3.4 机器调整 – IO 控制
D79OCC-13-230-A0
3.4-2
将基板搬送部移向右侧。
驱动基板推入气缸。
若按下此按钮，JW (跳线) 部前进到插入装置侧。(被装上。)
使编带切刀的减震气缸动作时使用。
按下此按钮后置于 ON，在使所有的编带切刀都不相互接触的情况下使切刀退
避。
用于使旋转式元件爪 (转动夹) ON / OFF，按此按钮，旋转式元件爪 (转动夹) 关
闭。
在解除滑动夹停止气缸时使用 (滑动夹可前进状态)。
在锁定滑动夹停止气缸时使用 (滑动夹不能前进状态)。
=注意=
当 T 轴倾斜时，以上两按钮不起作用。
用于操作滑动夹中的 26 mm 夹头。
按下此按钮闭合此夹头。
用于操作滑动夹中的 52 mm 夹头。
按下此按钮闭合此夹头。
用来使 26 mm 的夹头向前移动。
按下此按钮使夹头向前移动，再按此按钮时使夹头后退。
