AV131 操作手册 5.1 生产准 备 D79OCC-31- 010-A0 5.1- 10 “模型切换”画 面的说明 要显示 “ 模型切 换 ” 画面时， 请按 [ 生产 设定 ] Æ [ 模型 切换 ] 的顺序按 动按钮。 按下 [ 模型切换 ] ，进行数据的 选择和生产条 件的设定。 数据选择画面 7. 1. 当前品种 选择中的 NC 数据、元件 数据，基板数 据未选择时则显示 “ 未选择 ” 。 2. 在设备上 登录的 …
AV131
操作手册
5.1 生产准备
D79OCC-31-010-A0
5.1-9

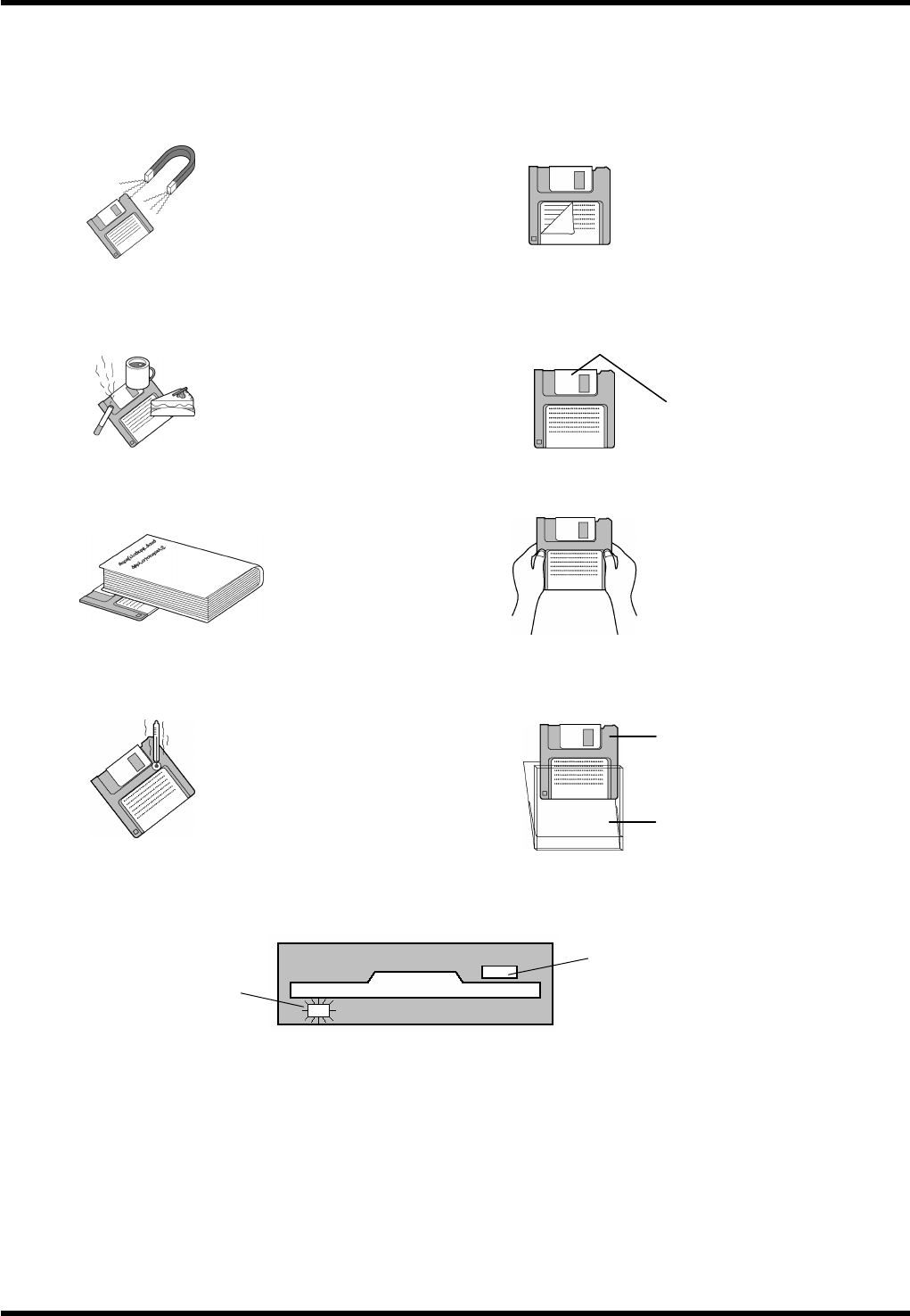

关于使用方法
使用软盘时，请严格遵守以下项目。
不要接近磁铁。 不可贴双层贴标。
不要接近电机、监视用 TV 等产生
磁力的场所。
贴标脱落时，要换上新的。
不要在软盘附近抽烟、就餐。
不要打开自动挡板。
尤其绝对不要接触自动挡板内的磁性胶片。
不要在软盘上放置重物。 不要用力按压、弯曲软盘。
不要在下述场所放置、保管。 保管、携带时，要放在指定的盒中。
高温、低温之处
潮湿之处
灰尘多的地方
日光直射的地方
软盘驱动器的存取指示灯亮灯时，请勿取出软盘或切断电源。
自动挡板
软盘
盒
弹出按钮
存取指示灯亮灯时，千万不要按此按
钮。
存取指示灯
AV131
操作手册
5.1 生产准备
D79OCC-31-010-A0
5.1-10
“模型切换”画面的说明
要显示 “模型切换” 画面时，请按 [生产设定] Æ [模型切换] 的顺序按动按钮。
按下 [模型切换] ，进行数据的选择和生产条件的设定。

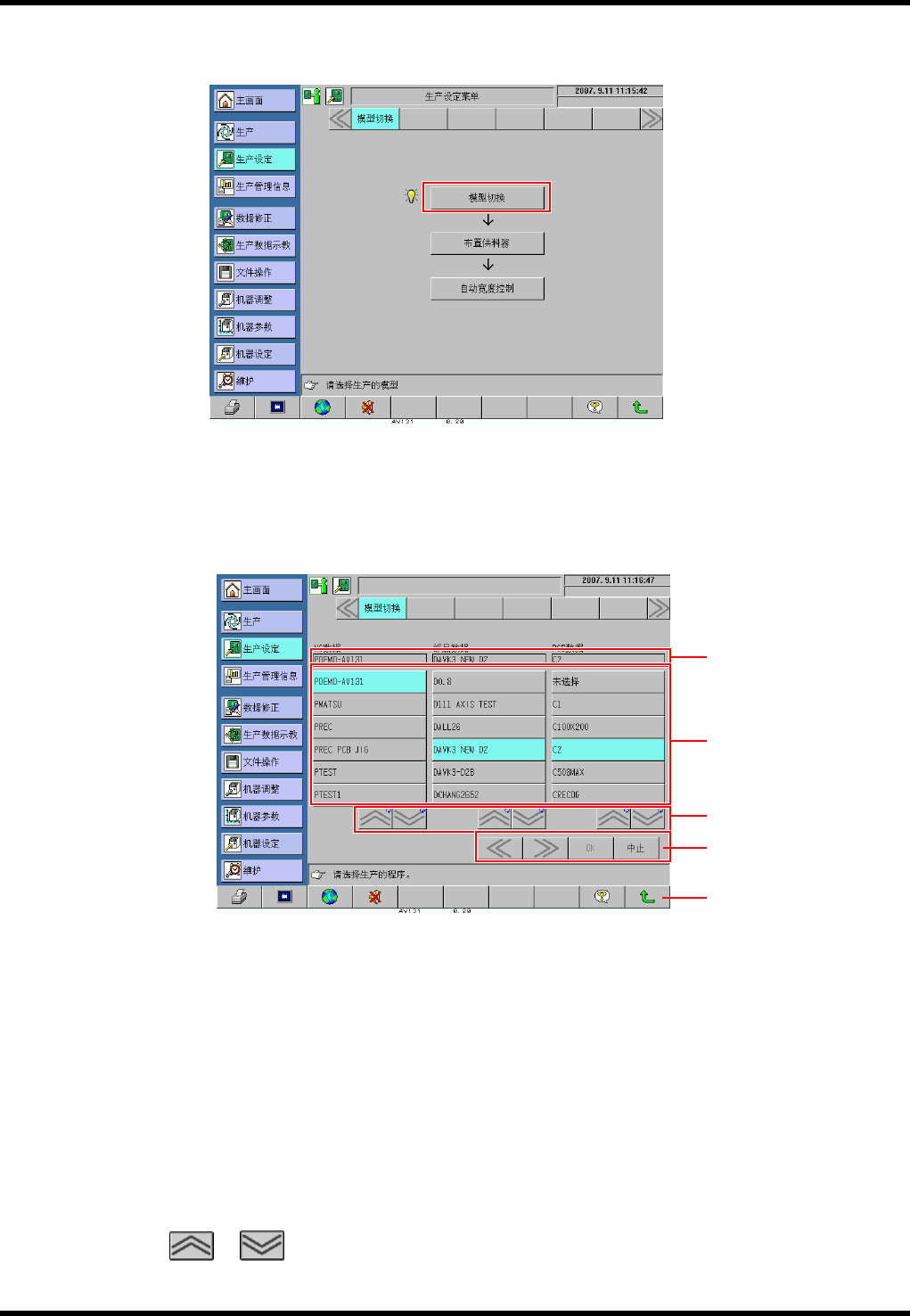

数据选择画面
7.
1. 当前品种选择中的 NC 数据、元件数据，基板数据未选择时则显示 “未选择”。
2. 在设备上登录的 NC 数据、元件数据和基板数据：
列表中所显示的名称以数字、字母按升序排列的顺序显示。
基板数据在列表的前头显示 “未选择”。
当前被选中的数据，在表格中以浅蓝色显示。
选择了未以浅蓝色显示的数据之后，所选择的数据将以浅蓝色显示。
选择 NC 数据的列表时，当元件数据、基板数据的链接已在 NC 数据内被登录时，则被链接的元件数据、
基板数据都处于被选择状态。
当在列表的显示范围以外存在链接数据时，将会使显示范围滚动，以显示这些内容。
3. 滚动按钮
按各表中的
、 按钮，页面会滚动。
1.
2.
3.
4.
5.
AV131
操作手册
5.1 生产准备
D79OCC-31-010-A0
5.1-11
4. 功能按钮
按下 [中止] 按钮，返回到 “模型切换” 画面。
品种选择处理成为被取消状态。
在此画面中可使用 [中止] 按钮。
未选择 NC 数据时，不能使用
按钮。
选择 NC 数据之后才能使用
按钮 。
按下
按钮后，进入生产条件设定 (1) 画面。
在此画面中不能使用
和 [OK] 按钮。
5. 如按
(返回) 按钮，就返回到 “模型切换” 画面。
品种选择处理成为被取消状态。

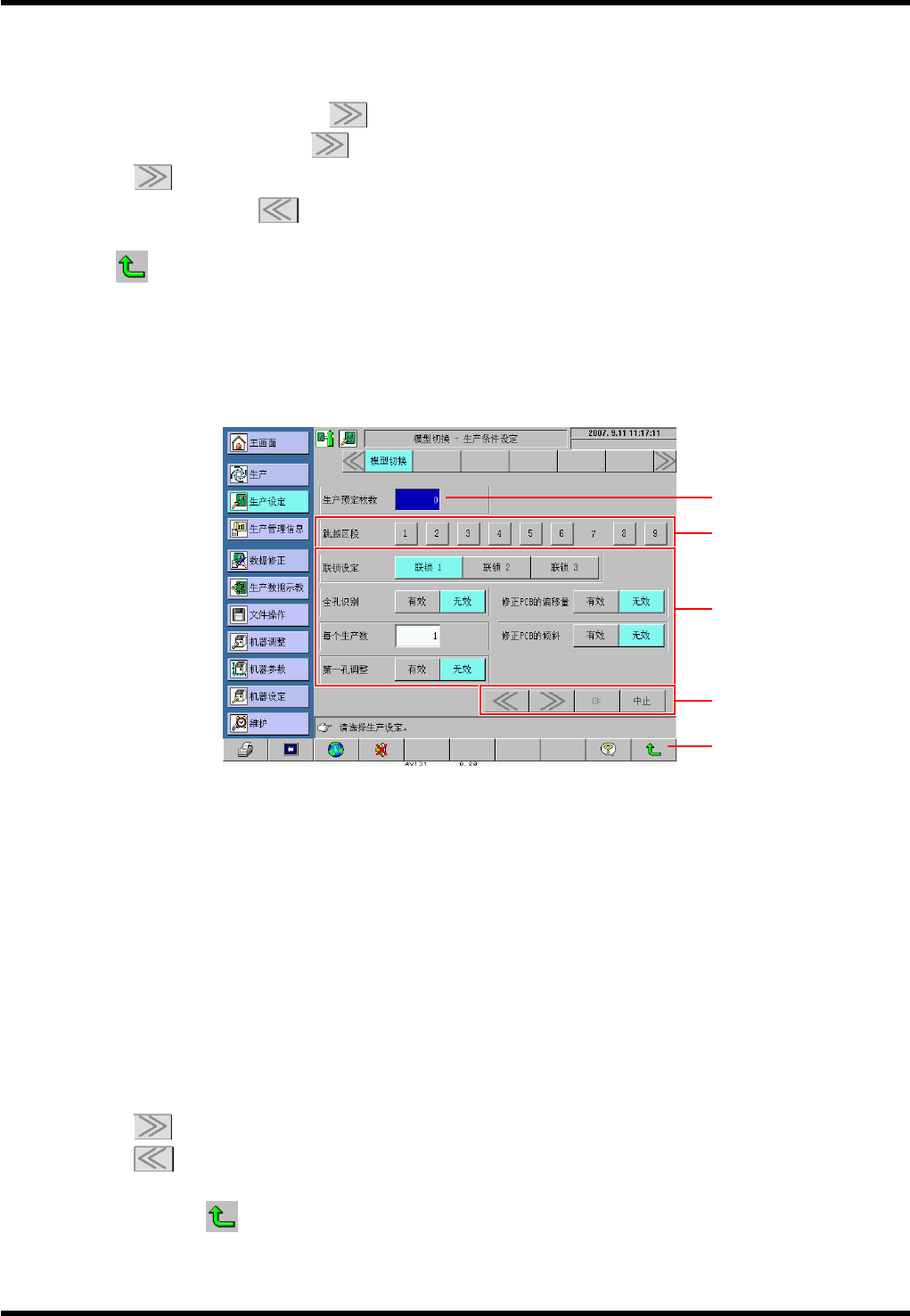

生产条件设定 (1) 画面
8.
1. 生产预定枚数
显示生产预定枚数。初始值为 0 。
按动生产预定枚数的输入栏，就显示数字键画面。
2. 跳越区段
按一次成为被选择状态，再按一次成为未选择状态。
可使多个按钮成为被选择状态。
3. 连锁设定
这些按钮都是只能选其中一个的。
4. 功能按钮
如按
按钮，进入生产条件设定 (2) 画面。
如按
按钮，进入 “品种选择” 画面。
5. 如按 [中止]、或
(返回) 按钮，就返回到 “模型切换” 画面。
品种选择处理成为被取消状态。
1.
2.
3.
4.
