V轴的设定和调整
原始插入高度设定时，应使插入头单元的推杆能下行至
离基板底面 0.6 mm 处。
(高度标准设定为 60。)
因此当 V 轴返回它原始位置时，插入高度即为标准高
度，即离基板底面 0.6 mm。
V 轴的数据大致可由元件的本体直径和引线直径算出。
这些数据用于插件机插入高度的调整。
由于插件机应将元件推至它本体刚好碰到基板为止，所
以插件机必须根据元件本体直径改变推杆高度。
当设定插入高度时，控制器 (NC 单元) 进行以下计算。
=提示=
由于电子元件引线的弯折成形受它的材料、引线直径和插入跨距影响，有时必须将推进器高度调整得更低
些 (防止不平衡)。
* 减小元件直径的输入值。
(如果元件直径的输入值小 1 mm，则推进器高度的设定值可减去 0.5 mm。)

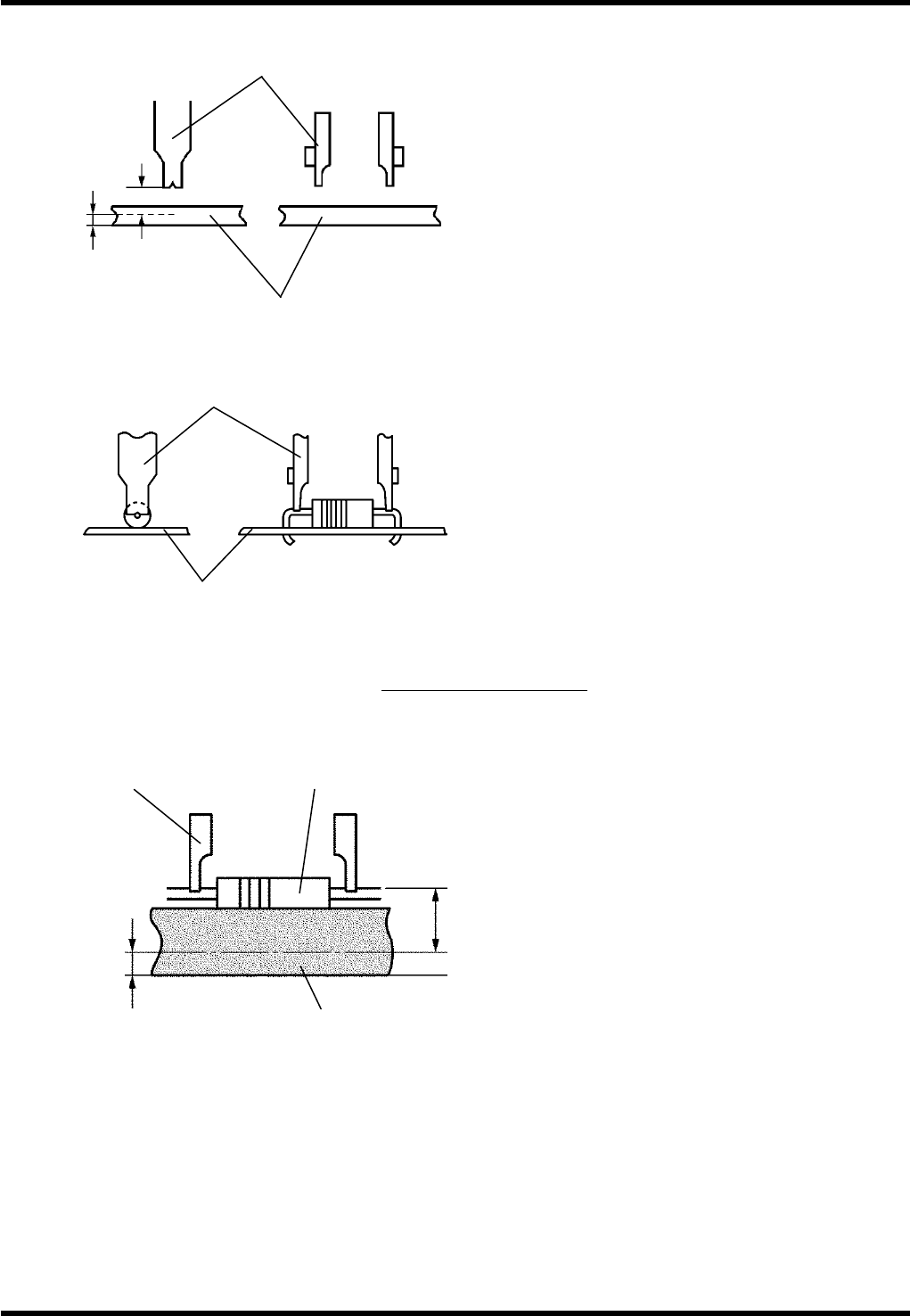

基板
推进器
(左侧)
(前侧)
插入高度
0.6 mm
推进器
基板
插入高度=
（元件直径+引线直径）
2
+ 基板厚度 - *推杆高度标准值
*推杆高度标准值= 60
带引线的元件
推杆
基板
推杆移动量
0.6 mm
AV131
操作手册
3.2 机器动作
D79OCC-13-100-A0
3.2-12
3.2.5 Z 轴 2 分割动作 (120 站规格)
Z 轴 2 分割后的 ZL、ZR 轴的动作中有 5 种动作模式，
可根据生产需要选择动作模式，并配置与各模式相符合的元件。
交换模式
在 ZL 供给部和 ZR 供给部都配置相同的元件。Z 轴选择时指定的 Z 供给部在生产过程中如出现元件用完情况时，
使 ZL 供给部与 ZR 供给部进行交换，使生产能继续进行的模式。
动作简略图 说明
由 ZL 供给元件，而 ZR 处于备用位置等
待。
当元件用完时，ZL 移到备用位置，而 ZR
移动至插件位置继续进行插件工作。
当 ZR 的元件用完时，它移到备用位置。
如果 ZL 已经补充好元件，它再移到插件
位置继续进行插件工作。
模式选择 交换模式
优先交换模式
连接模式
准备模式
交换连接模式
60 站设备
ZL 供给部
X-Y 工作台
60 站设备
ZR 供给部
下料器 上料器
X-Y 工作台
ZL 供给部 ZR 供给部
下料器
上料器
ZL 供给部
ZR 供给部
X-Y 工作台
下料器
上料器
AV131
操作手册
3.2 机器动作
D79OCC-13-100-A0
3.2-13
优先交换模式
在 ZL 供给部和 ZR 供给部都配置相同的元件。在插件机初始设定时规定其中一个供给部为优先供给部。优先供
给部的元件用完后才用另一供给部。当优先供给部元件补充完毕时，即使在用供给部上还有元件，在 EOP 插
入完毕后优先供给部即返回插件位置。
连接模式
ZL 供给部和 ZR 供给部可以连接起来一起输送，就象一个供给部一样，能使料架供给 120 种元件。
动作简略图 说明
通过 ZL 与 ZR 连接起来，生产中可供给
120 种元件。
准备模式
这种模式只能使用其中的一个生产供给部，即当前不使用的供给部可以用下一次生产用的元件进行设置。这样
可以减少生产准备时间。
动作简略图 说明
将元件装在指定的 Z 轴上。
以生産 → Z 轴选择、来选择要使用的 Z
轴，对 ZL 和 ZR 进行指定。
(在该例中，ZR 是指定的)。
ZR 移到供料位置，ZL 移到备用位置。
当 ZR 用于生产时，ZL 在设置下一次生
产用的元件。
60 站设备
ZL 供给部
X-Y 工作台
60 站设备
ZR 供给部
下料器
上料器
ZL 供给部
X-Y 工作台
ZR 供给部
下料器 上料器
X-Y 工作台
ZL 供给部 ZR 供给部
下料器
上料器
