5.3. 各部的操作
D79OCC-31-280-A0
5.3.1 返回原点
手动原点复归的步骤
1.

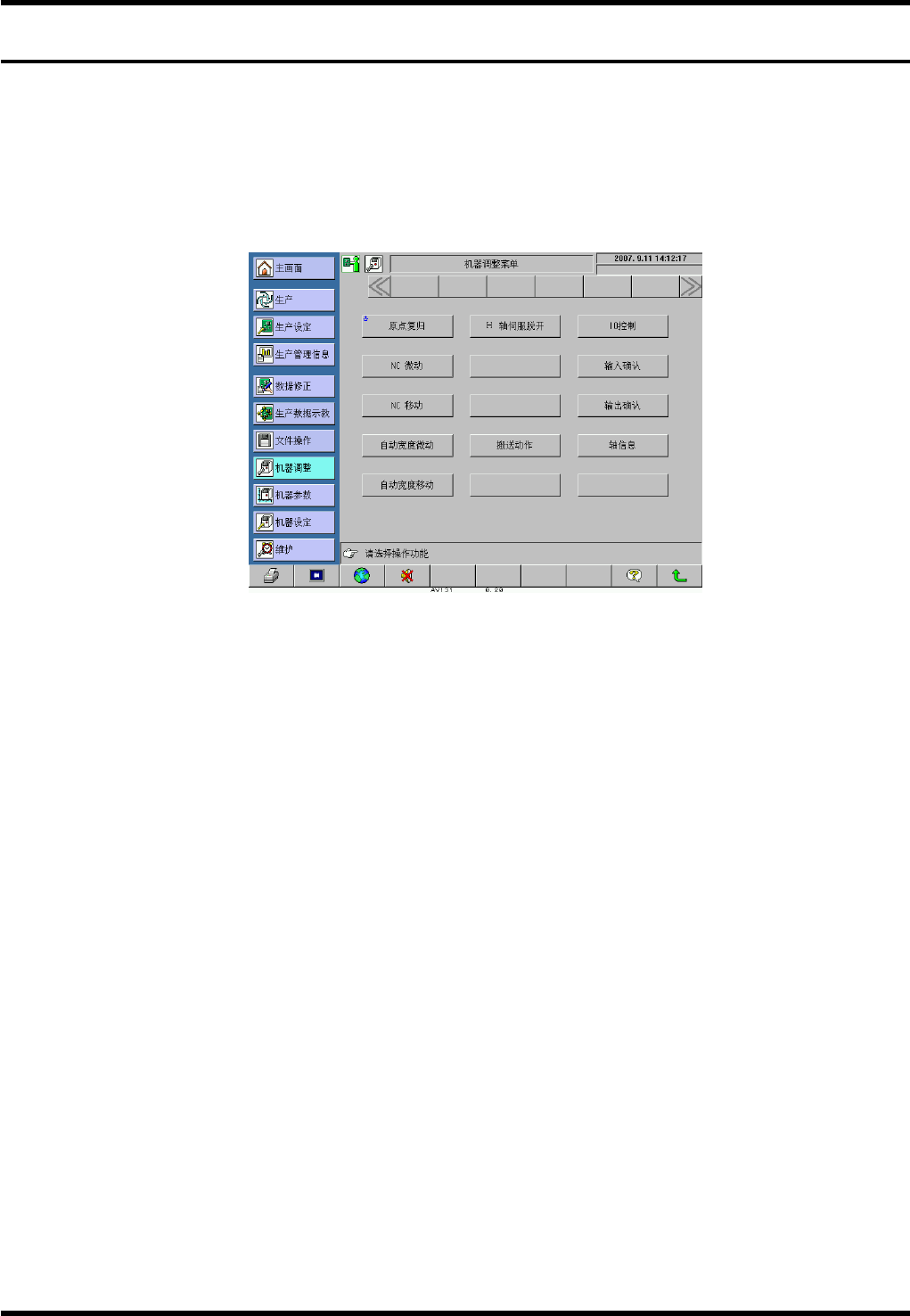

1. 按下机器调整菜单的 [原点复归]。
AV131
操作手册
5.3 各部的操作
D79OCC-31-280-A0
5.3-2
头轴原点位置的确认步骤
2.
1. 按下机器调整菜单上的 [H 轴伺服脱开] 。
2. 检查插件头轴是否停止在 353° ~ 358°范围内 (插件机原点)。
如果插件头轴停在 353° ~ 358°范围外的位置上，则按以下步骤调到 353° ~ 358°范围内。
(1) 请按下头伺服脱开按钮。
(2) 显示头轴已经是伺服脱开的错误画面。
(3) 请关闭错误画面。
(4) 打开前罩盖。
(5) 解开手动手柄锁并将手柄推入。
(6) 用左手握住手柄，并用右手解除头轴制动的开关。(从锁闭状态解除)
(7) 转动手柄，将插件头轴位置转到原点 (353°~358°)。
(8) 锁上插件头制动器开关。
(9) 解开手动手柄锁，并将其朝你自己的方向拉动，使其回到原来的位置。
(10) 合上前罩盖。
(11) 同时按下 <ENABLING (启动)> + <START (开始)>，解除安全停止。
=注意=
释放制动器开关时，在手柄转动过程中牢牢地握住它。
在用手柄转动头轴时，请注意不要使得滑动夹与转动夹之间、以及滑动夹与插入装置之间发生干涉。
AV131
操作手册
5.3 各部的操作
D79OCC-31-280-A0
5.3-3
5.3.2 NC 轴的操作(除插件头轴处)
NC 轴的操作，是通过机器调整菜单上的 [NC 微动] 或 [NC 移动] 来进行的。
NC 轴的操作步骤
1.
1. 调出机器调整画面
按下 [机器调整] 。
2. 操作的选择
用示教键使 NC 轴动作时：
(1) 按下 [NC 微动] 。
显示轴画面。
(2) 选择要移动的轴。
(3) 用示教开关移动轴。(只有按住示教开关
时，NC 轴才移动)。
=提示=
当移动到极限传感器位置时会显示超
位错误，并停止在此位置上。向反方向
移动，使极限传感器信号自动消失。
按下 [H] 后，按钮颜色变成浅蓝色。
成为此状态后，轴的动作速度变成高速。
要返回时，再次按下 [H] 。
(浅蓝色状态被解除。)
1
(1)
(2)
(3)
