AV131
操作手册
3.2 机器动作
D79OCC-13-100-A0
3.2-15
交换连接摸式
这种模式通过将 ZL 和 ZR 供给部连接起来，最多可装入 120 种元件，在第一个供给部上元件用完后可以象交
换模式那样，用另一个供给部供料对基板进行插件。
动作简略图 说明
ZL 和 ZR 连接起来一起工作，可以生产
带有 120 种元件的基板
(就像连接模式一样)。
当 ZL 发生元件用完时，在使用 ZL 的区
段全部生产之后，ZL 移到待机位置。
接着用 ZR 继续进行生产。
同时可更换 ZL 上的元件。
当 ZR 发生元件用完时，在生产到程序的
最后为止之后，ZR 移到待机位置。
此时 ZL 上的元件已补充完毕，ZL 移到
供料位置，再开始进行刚才没有插的部
份。
此时，ZR 上的元件更换完毕，ZR 移到
供料位置，再开始进行刚才没有插的部
份。
ZL ZR
ZL ZR
ZL
ZR
ZL ZR
ZL ZR
ZL
ZR
AV131
操作手册
3.2 机器动作
D79OCC-13-100-A0
3.2-16

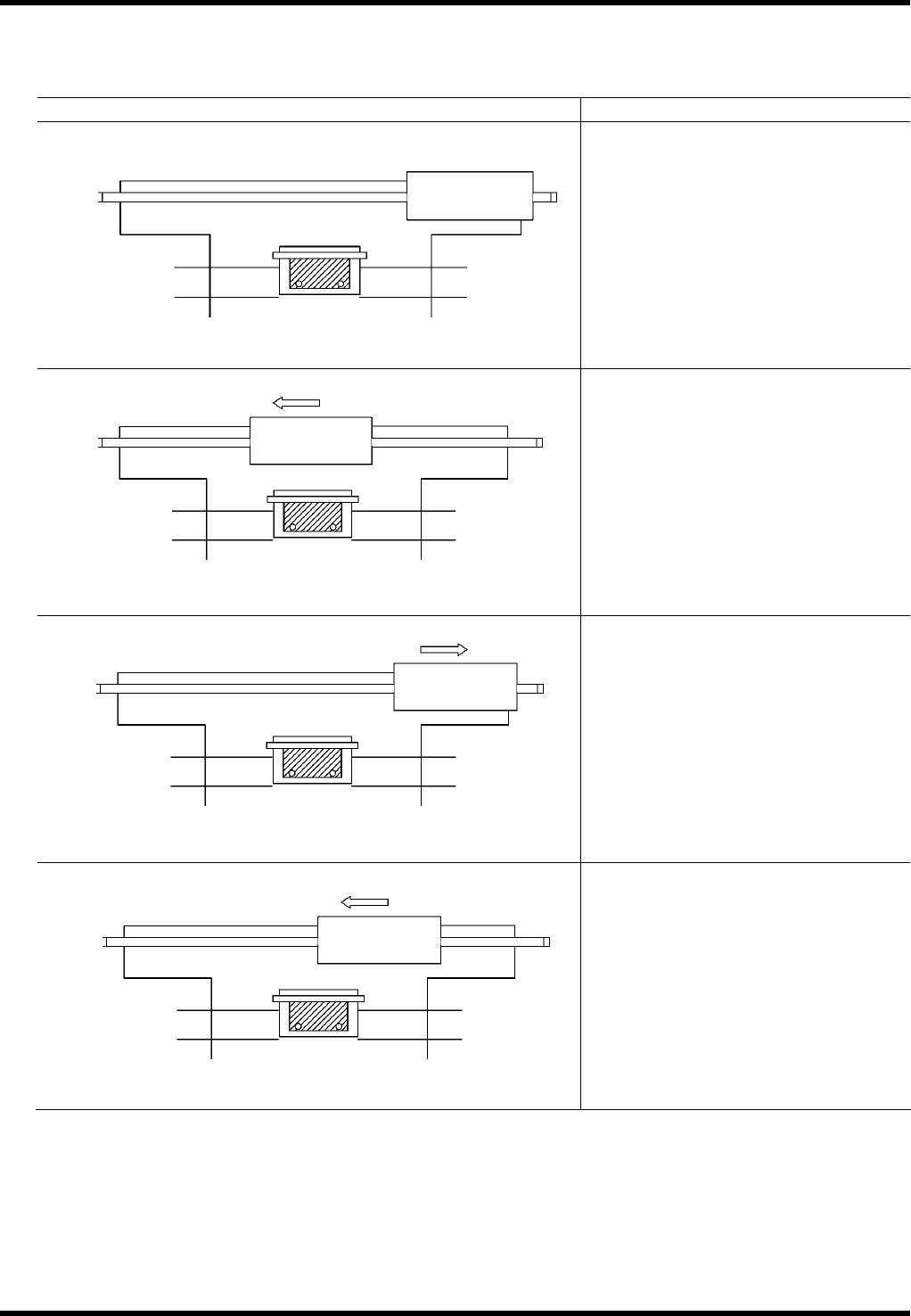

3.2.6 Z 轴 2 分割动作 (60 站规格)
AV131 60 站规格只使用一个 Z 轴供给部来进行生产。
动作简略图 说明
元件装在 ZR 供给部上。
ZR 移到供给位置，开始插件。
当元件用完时，ZR 移到备用位置，停止
插件。
ZR 在备用位置补充元件完毕后，再移回
到供料位置，再继续进行插件。
X-Y 工作台
ZR 供给部
下料器 上料器
X-Y 工作台
ZR 供给部
下料器 上料器
ZR 供给部
X-Y 工作台
下料器
上料器
ZR 供给部
X-Y 工作台
下料器
上料器
AV131
操作手册
3.3 控制盘
D79OCC-13-250-A0
3.3-1
3.3. 控制盘
D79OCC-13-250-A0

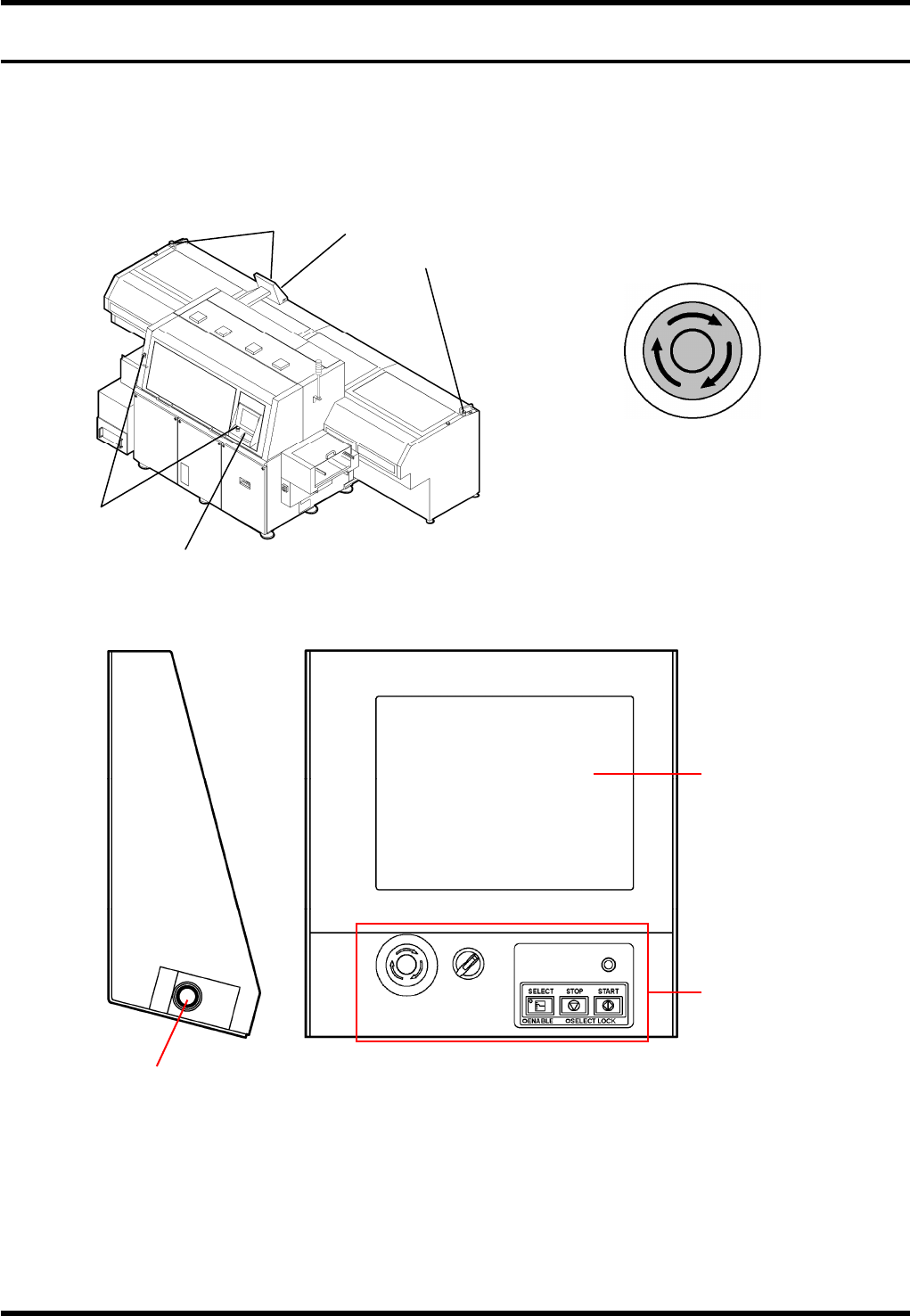

3.3.1 关于操作面板
以下就本设备的操作部及其基本操作进行说明。
显示部: 显示屏上显示通过控制盘输入的数据，以及与 AV131 有关的各种信息。
输入部: 进行紧急停止开关的 ON / OFF、伺服电机励磁的 ON / OFF、启动按钮的 ON / OFF 的操作。
2. 紧急停止开关
(5处)
∗
紧急停止开关在前面、后面共有 5 个。
1. 控制面板
显示部
输入部
ENABLING(启动)开关
1
1
2
2
2
