AV131
操作手册
3.2 机器动作
D79OCC-13-100-A0
3.2-16
3.2.6 Z 轴 2 分割动作 (60 站规格)
AV131 60 站规格只使用一个 Z 轴供给部来进行生产。
动作简略图 说明
元件装在 ZR 供给部上。
ZR 移到供给位置，开始插件。
当元件用完时，ZR 移到备用位置，停止
插件。
ZR 在备用位置补充元件完毕后，再移回
到供料位置，再继续进行插件。
X-Y 工作台
ZR 供给部
下料器 上料器
X-Y 工作台
ZR 供给部
下料器 上料器
ZR 供给部
X-Y 工作台
下料器
上料器
ZR 供给部
X-Y 工作台
下料器
上料器
AV131
操作手册
3.3 控制盘
D79OCC-13-250-A0
3.3-1
3.3. 控制盘
D79OCC-13-250-A0
3.3.1 关于操作面板
以下就本设备的操作部及其基本操作进行说明。
显示部: 显示屏上显示通过控制盘输入的数据，以及与 AV131 有关的各种信息。
输入部: 进行紧急停止开关的 ON / OFF、伺服电机励磁的 ON / OFF、启动按钮的 ON / OFF 的操作。
2. 紧急停止开关
(5处)
∗
紧急停止开关在前面、后面共有 5 个。
1. 控制面板
显示部
输入部
ENABLING(启动)开关
1
1
2
2
2
AV131
操作手册
3.3 控制盘
D79OCC-13-250-A0
3.3-2

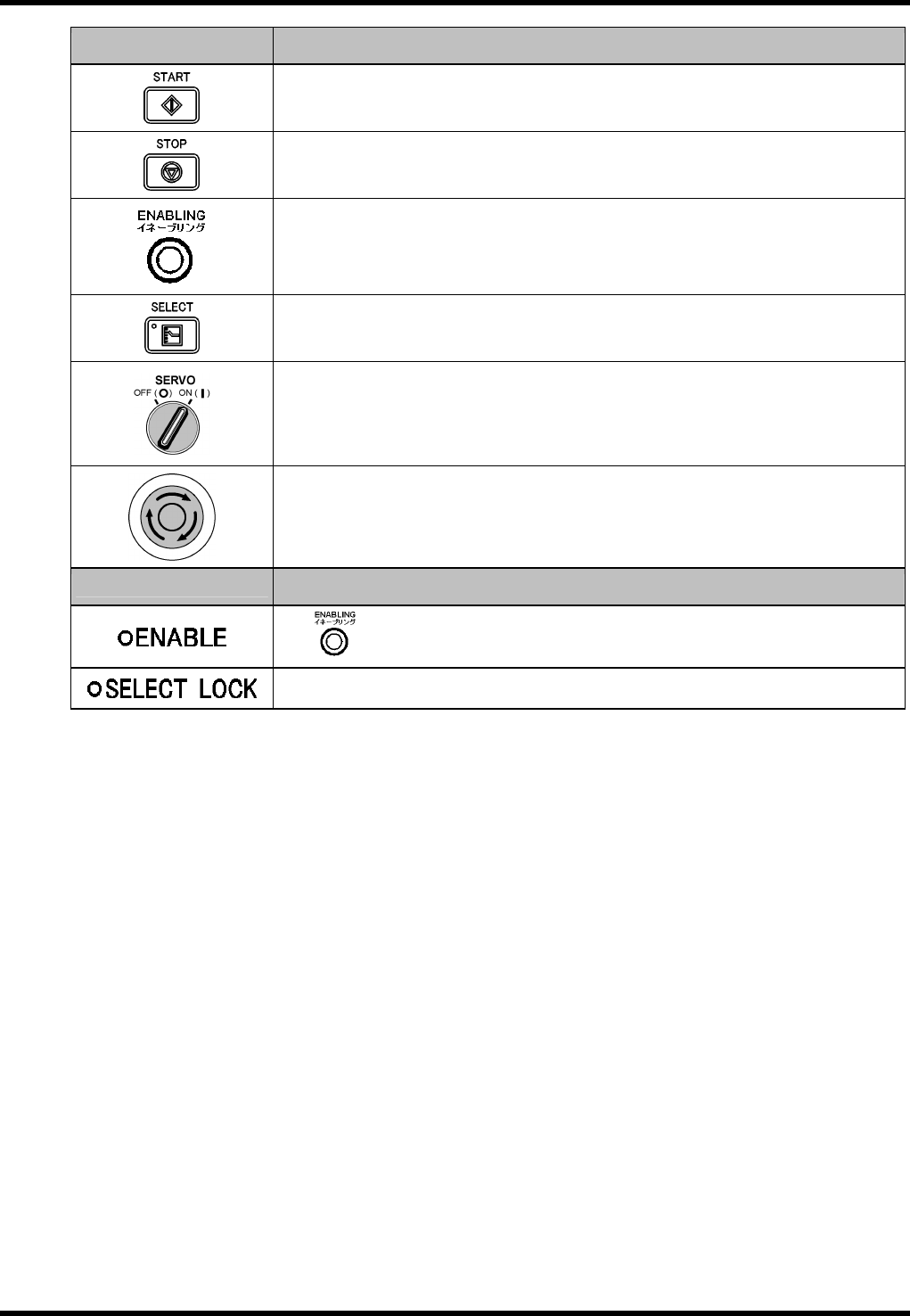

开关 / 按钮 功能
用于生产开始，以及从暂时停止状态恢复时。
用于生产的暂时停止 (单一停止)。
对于使本机器动作的各种按钮开关，为防止危险，使得与该按钮并行使用。
用于前后控制盘的切换，可操作状态时 LED (指示灯) 亮灯。
伺服开关处于 OFF (关闭) 状态时则不能切换。
SERVO (伺服开关)
电机的电源开关。将手伸入本机器的可动部内进行作业时，请务必将该开关置于
OFF (O) 位置。开始生产时，请将操作面板和后面的伺服开关都置于 ON ( I ) 位
置。
紧急停止开关
使本机器紧急停止时使用的开关。按下后机器停止。复位时请将开关向右转动后
拉出。(前面、后面共有 5 个)
LED
功能
按住
(<ENABLING (启动)>) 开关时亮灯。
亮灯后，可使用选择开关对前后控制盘进行切换。
