AV131
操作手册
5.1 生产准备
D79OCC-31-010-A0
5.1-1
5.1. 生产准备
D79OCC-31-010-A0
5.1.1 生产准备时的调整
在进行生产准备之前，需要根据基板的尺寸作出以下调整。
调整不同的基板宽度
上料器、下料器： 轨道宽度
X-Y 工作台，定位器： 导轨宽度，基准销位置
调整方法
宽度自动调整功能 (选购件)
X-Y 工作台、上料器和下料器的宽度都可自动进行调整。
=注意=
当装有 P-PUSH 的选项时，请先变更 P-PUSH 的宽度。
自动宽度调整时的基板 Y 方向的宽度 < P-PUSH 宽度时，传感器有时会因检测到 P-PUSH 装置而停
机。

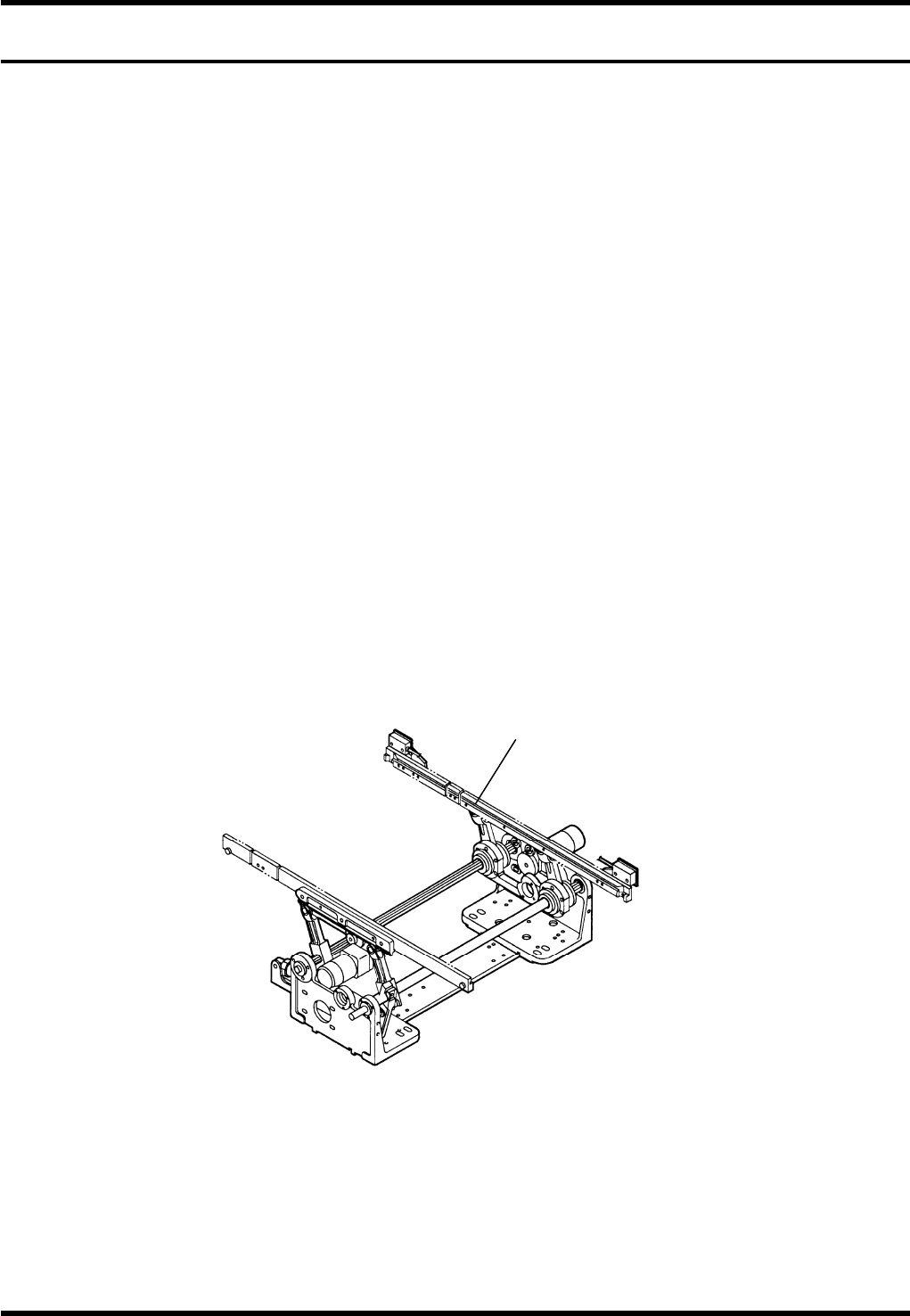

上料器 / 下料器
轨道宽度的调整步骤
1.
1. 转动旋钮、松开轨道。
2. 以手动方式，将可动轨道调整到基板的宽度，固定旋钮、锁定轨道。(将轨道宽度调整到比基板宽 0.3 mm 左
右。)
可动轨道
AV131
操作手册
5.1 生产准备
D79OCC-31-010-A0
5.1-2

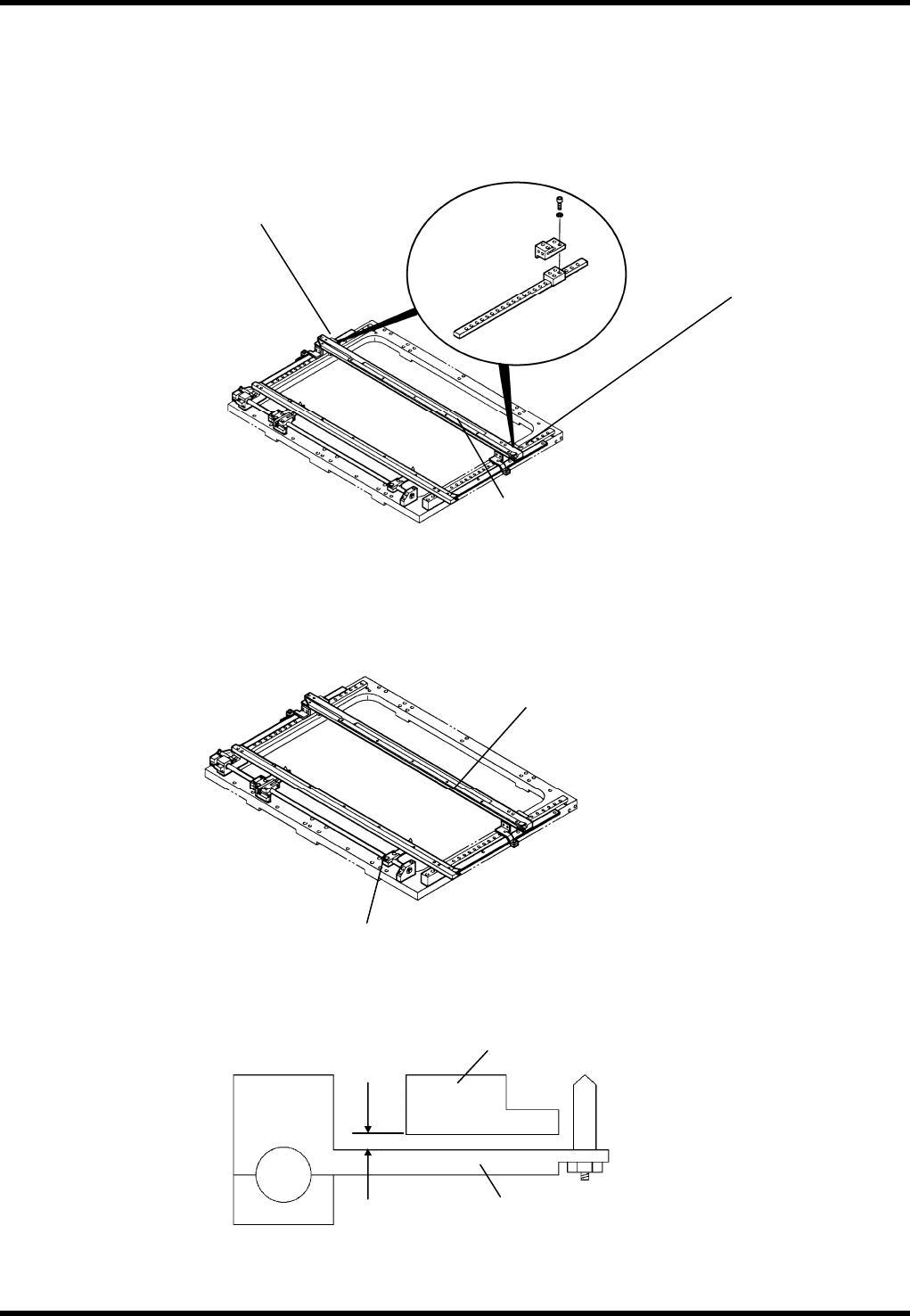

X-Y 工作台
导轨宽度的调整步骤
2.
1. 拧松固定可动轨道的挡块的螺栓 1 和螺栓 2 。
2. 以手动方式将可动轨道调整到基板的宽度，调整后拧紧螺栓 1 和 2 直至被锁定在正确的位置上。
(将轨道宽度调整到比基板宽 0.3 mm 左右。)
基准销调整步骤
3.
1. 拧松螺栓 2。
2. 移动杆 R，调整定位销，使之处于基板椭圆形孔的中央，拧紧螺栓 2。
=提示=
拧紧螺栓 2 直到导轨与杆之间的间隙为 0.5 mm。
杆 R
导轨
0.5 mm
螺栓 2
可动轨道
螺栓 1
可动轨道
螺栓 2
AV131
操作手册
5.1 生产准备
D79OCC-31-010-A0
5.1-3
调整不同基板板的厚度
插件头：调整插入导轨高度
定位器：更换导轨
调整程序

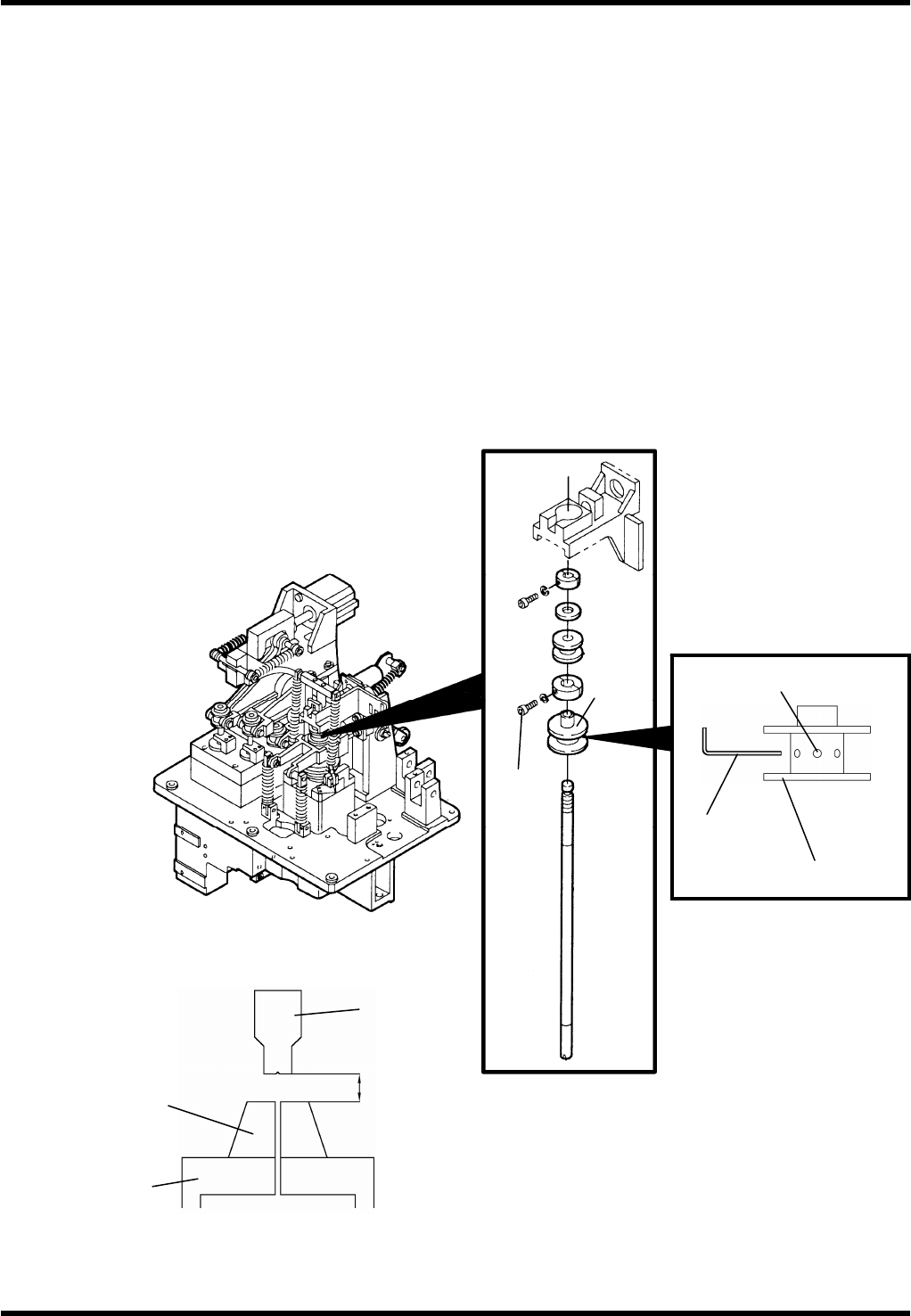

插件头
插入导轨调节程序
4.
1. 通过转动手轮将插件头移到它的下限位置，并将砧座部移到它上限位置。
2. 通过拧松螺钉 1 和转动滚轮导轨来调整插入导轨的高度。
(为了调节，可将内六角套筒螺钉 M3 用的内六角头板手插入孔 A 中，如下图所示。)
3. 调整与砧座部之间的间隙δ，使其比基板厚度宽 0.2 ~ 0.3 mm。
4. 拧紧螺钉 1，锁紧滚轮导套。
推杆高度的设定步骤
螺钉 1
滚轮
导轨
δ
折弯器
砧座部
插入导轨
孔 A
内六角扳手
滚轮导轨
