AV131
操作手册
5.3 各部的操作
D79OCC-31-280-A0
5.3-7

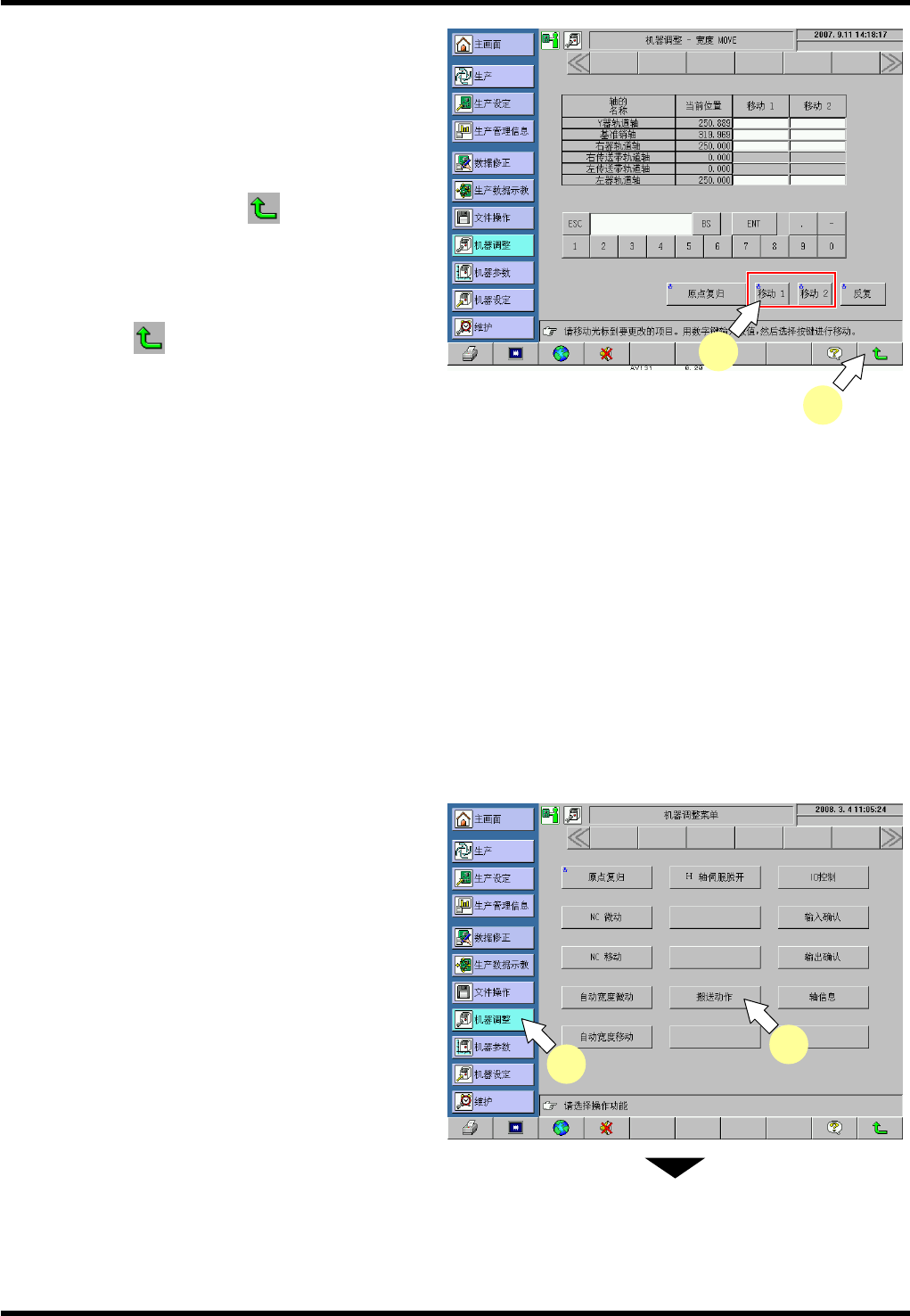

(4) 按下 <ENABLING> + [移动 1] 或
<ENABLING> + [移动 2] 使轴动作。
=提示=
输入了可动范围以外的数值，并
按下 <ENABLING> + [移动 1] 后，将不动
作而停机，并显示软件极限错误信息。
解除错误时，请按
(返回) 按钮。
3. 轴操作的结束
按下
(返回) 按钮结束。
5.3.4 搬送动作的操作
搬送动作的操作步骤
3.
1. 调出机器调整画面
按下 [机器调整] 。
2. 操作的选择
按下 [搬送动作] 。
3
(4)
1
2
AV131
操作手册
5.3 各部的操作
D79OCC-31-280-A0
5.3-8

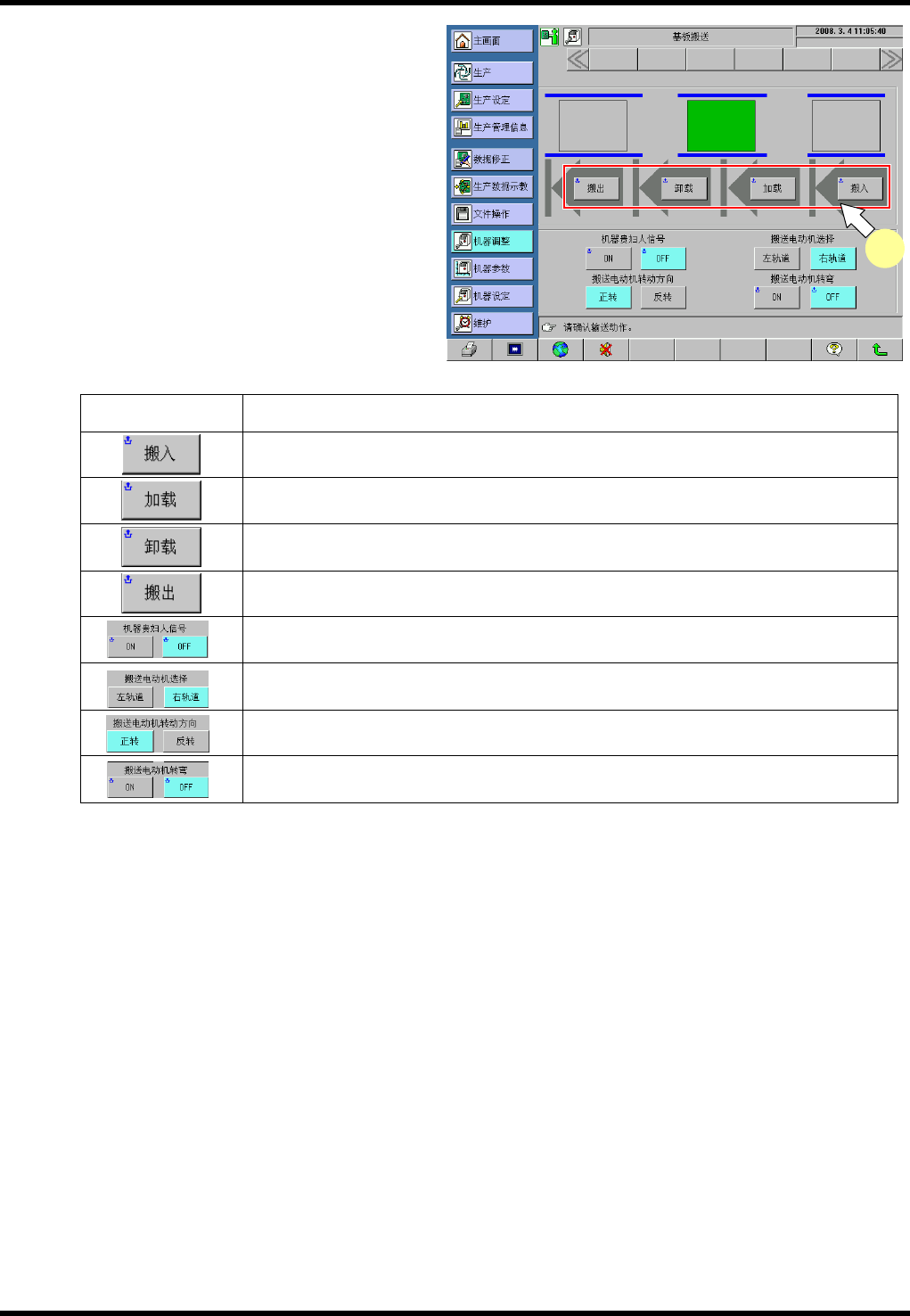

3. 搬送动作的确认
按下各按钮，可分别确认各搬送动作。
=注意=
按动按钮时，请务必同时操作
<ENABLING(启动)>。
按钮 内容
从右轨道的基板检测 1 (入口) 搬送基板到基板检测 2 (出口)。
将右轨道的基板搬入 XY 工作台。
将 XY 工作台上的基板搬出到左轨道。
从左轨道的基板检测 3 (入口) 搬送基板到基板检测 4 (出口) 。
要向上游机器送出机器已准备好的信号时使用。[ON] 为机器已准备好。
要手动使搬送电机 (右、左轨道) 旋转时，可指定要使其旋转的搬送电机。
指定要使搬送电机旋转的方向。
可使搬送电机旋转。[ON] 为旋转、[OFF] 为停止。
=提示=
要向上游机器传送机器已准备好的信号时，在按住 <ENABLING(启动)> 的同时，按动机器已准备好
的 [ON] 按钮。
要以手动使搬送电机 (右、左轨道) 运转时，请选择搬送电动机，选择转动方向，在按住
<ENABLING(启动)> 的同时，按动搬送电机旋转的 [ON]。
3
AV131
操作手册
5.4 元件供给部的运行模式
D79OCC-31-100-A0
5.4-1
5.4. 元件供给部的运行模式
D79OCC-31-100-A0
5.4.1 运行模式的选择 (120 站设备)
AV131 有 5 种元件供料模式。
根据生产形态选择合适的动作模式，然后再选择符合各动作模式的供料器。
元件的更换
1.
1. 在准备、优先更换、交换模式和交换连接模式时，可以在待机中的 Z 供给部进行供料器的更换准备工作。
2. 在连接模式时，如果不发生元件用完，则不能进行供料器的更换准备。
=注意=
在进行供料器更换准备时，请务必按下 <PARTS EXCHANGE (元件更换)> 开关，确认指示灯亮灯之后
再进行更换。
3. 当元件用完时供给部操纵盘上的 <PARTS EXCHANGE (元件更换)> 指示灯会自动亮起。
4. 更换结束后，关闭盖之后，请按下元件开关熄灭指示灯。
元件用完显示
2.
1. 当发生元件用完时，操作盘上将显元件用完的 ZNo.，并在主操作盘的显示屏中显示 “生产中-发生元件用完”
的信息。
2. 供料器更换结束后，按下 <PARTS EXCHANGE (元件更换)> 开关就熄灯，主操作盘的显示屏中显示的 “发
生元件用完” 信息会被关闭。
准备模式
优先交换模式
交换模式
连接模式
交换连接模式
元件供给部的运行模式
