AV131
操作手册
4.1 启动方法 (电源 ON)
D79OCC-30-010-A0
4.1-2
4.1.2 运行的准备工作
安全检查
1.
1. 确保无可能阻碍各轴移动或输送时会引起机件损坏的杂物。
清除工作区任何可能引起危险的根源。
2. 确保各轴都不超过它的行程范围 (安全极限)。
任何轴超出它的行程范围，必须采用手动方式回到它的安全极限范围内，方可开始运行。
3. 机器电源处于 OFF 状态时，制动器有效，因此，要使轴移动时，请将伺服系统解除后，
一边注意观察一边进行移动。
检查气压
2.
1. 打开主压力表的气源开关。(ON: SUP, OFF: EXH)
=提示=
使用挂在主气压力表的锁孔中的钥匙 (例如挂锁)，可以将气源开关锁定。
2. 确保气压表读数为 0.5 MPa。
3. 将主气源开关转到 SUP (供应)位置。气压表读数应为 0.5 MPa，如果读数不对，应提起调节螺钉并转动进行
调节。
4. 确认在软盘驱动器内没有插入软盘。
=注意=
如果软驱内含有盘片，设备可能不能正常启动，或软盘上的数据可能会遗失。
5. 将主电源开关置于 ON。
5
旋转
1
锁孔
气阀详细图 主气压表
AV131
操作手册
4.1 启动方法 (电源 ON)
D79OCC-30-010-A0
4.1-3
检查罩盖
3.
1. 确保所有罩盖都已关上。
=注意=
在运行中，打开上图所示的各罩盖时，插件机会停止运行 (在初始位置) 以保安全。
4.1.3 启动
接通电源的步骤
4.
1. 将主电源开关置于 ON。
当出错时，参阅出错信息。

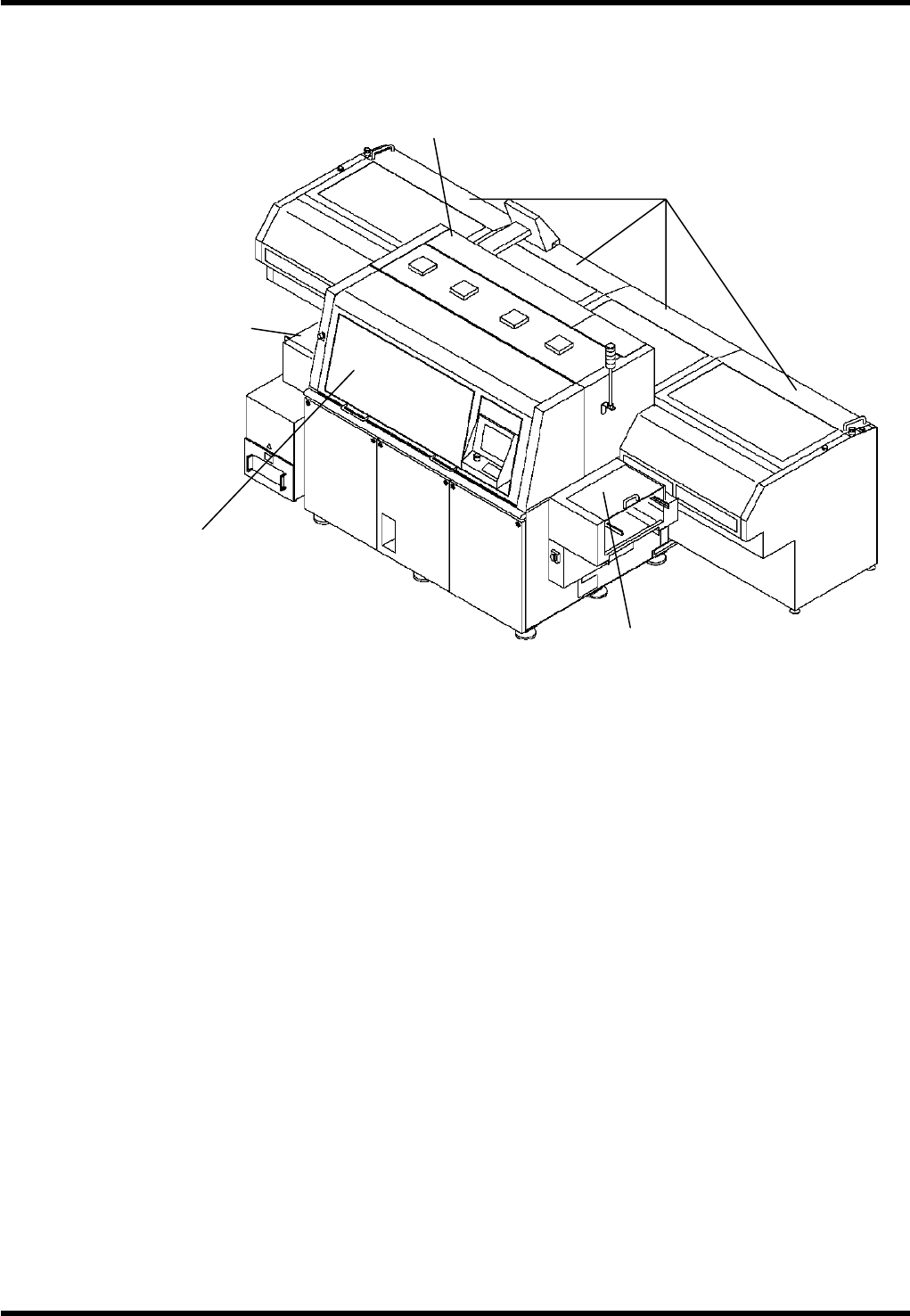

后罩盖
下料器罩盖
前罩盖
上料器罩盖
Z 轴罩盖
AV131
操作手册
4.1 启动方法 (电源 ON)
D79OCC-30-010-A0
4.1-4
4.1.4 重新启动
当连锁功能动作、或因发生停电而本机器停机时，可按以下步骤重新进行启动。
当连锁功能动作、或因发生停电而本机器停机时的操作步骤
5.
1. 将伺服锁定开关置于 OFF 位置。
2. 从 X-Y 工作台、上料器和下料器上取下基板。
3. 关断插件头制动开关，用操作手轮转动 H 轴，把循环定时器转动至角度 353°至 358°之间。
=注意=
此时应检查 T 轴的位置应准确。
当 T 轴的位置倾斜时，在用手柄转动 H 轴之前，请用手调整好 T 轴的位置。
4. 关上所有安全防护盖。
5. 将伺服锁定开关置于 ON 位置。
6. 取消安全停机。
按下 <ENABLING> + <START>
7. 将轴移回到它的原来位置。
按下 [机器调整] + [原点复归]
8. 选择 [生产]。
按下 [生产]
9. 开始生产。
按下 <ENABLING> + <START>
当插件机由于联锁而停止运行时 (停在机器原点)；
6.
1. 关上所有安全防护盖。
2. 取消安全停机。(插件机回到实行联锁前的模式)。
按下 <ENABLING> + <START>
