AV131
操作手册
5.2 生产
D79OCC-31-040-A0
5.2-4

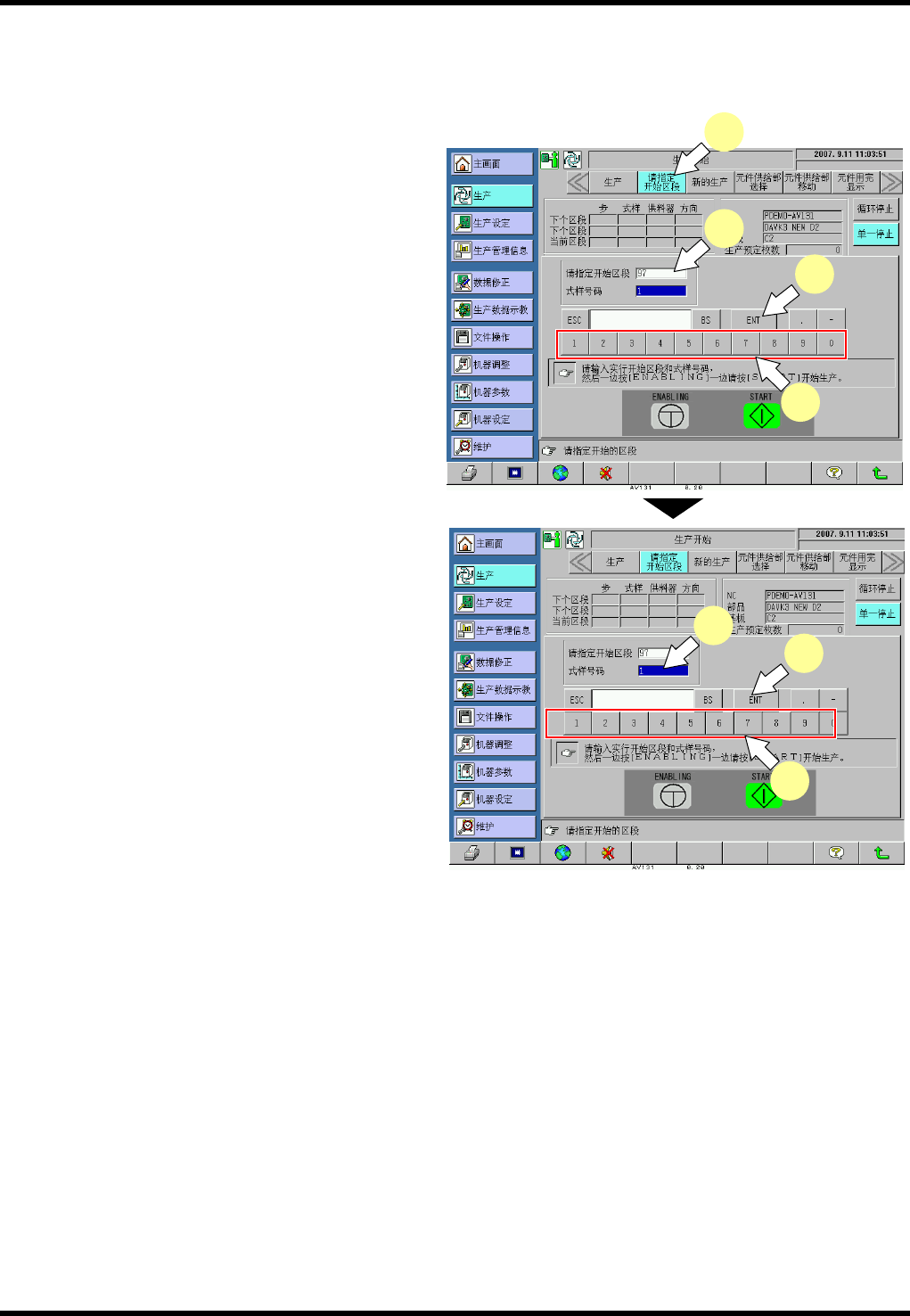

5.2.4 执行开始区段功能
可以从 NC 数据的中途开始生产。
执行开始区段的操作步骤
1.
1. 执行开始区段的选择
在停止过程中按 [请指定开始区段] 。
2. 输入执行开始区段及式样编号
(1) 按执行开始区段的输入栏。
显示数字键窗口。
(2) 按数字按钮，输入执行开始区段
(3) 按下 [ENT] 登录。
(4) 按式样号码的输入栏。
(5) 按数字键，输入式样号码。
(6) 按下 [ENT] 登录。
=注意=
请务必在按 [ENT] 之后，再按
<ENABLING (启动)> + <START (开
始)> 进行启动。
不能将当前区段的前面的区段指定为
执行开始区段。
即使在显示输入窗口的状态之下，已登
录的执行开始区段也是有效的。
1
(1)
(3)
(2)
(4)
(6)
(5)
AV131
操作手册
5.2 生产
D79OCC-31-040-A0
5.2-5

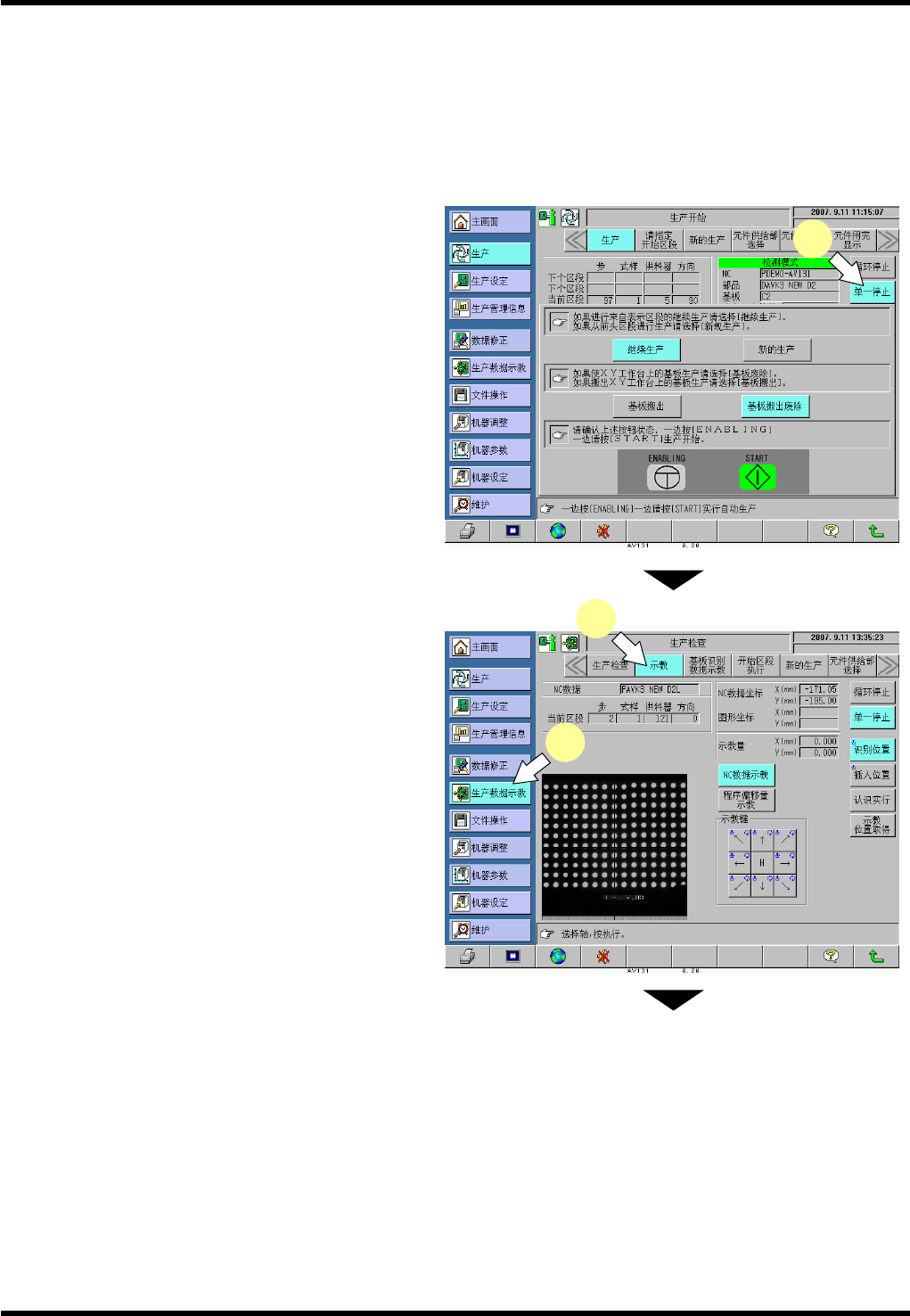

5.2.5 X-Y 示教功能 (NC 示教)
可以在捕获画面，一边确认基板一边进行 XY 坐标的示教。
本功能可用于 ‘单一停止’ 作用模式。
X-Y 示教的步骤 (NC 示教)
2.
1. 停机
在要改变 NC 坐标的区段，按操作盘的 [单
一停止] ，使机器在该区段上停止。
2. 调出示教画面
按下 [生产数据示教] 。
3. 数据示教的选择
按下 [示教] 。
显示示教画面。
1
3
2
AV131
操作手册
5.2 生产
D79OCC-31-040-A0
5.2-6

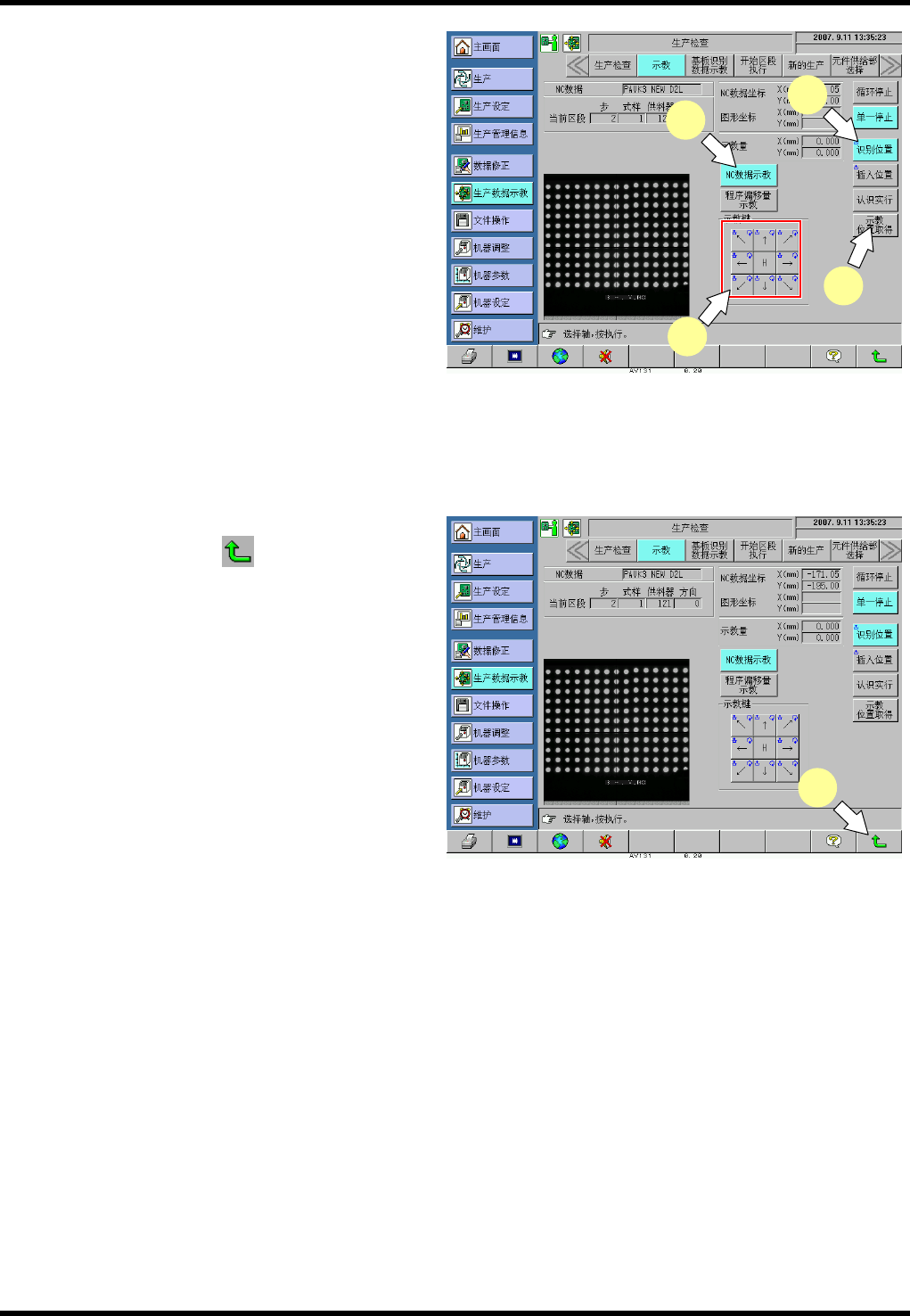

4. 选择 NC 示教模式
(1) 按下 [NC 数据示教] 。
(2) 一边按 <ENABLING (启动)> ，
一边按 [识别位置] 。
(3) X-Y 工作台移到摄象机下面。
(4) 在捕获画面，确认基板上的插入点，
一边按 <ENABLING (启动)> 一边按
示教键，使 XY 工作台移动。
(5) 按下 [示教位置取得] 确定数据。
(该区段的 NC 数据就被变更)
=提示=
当基板为多形基板时，可通过按 NC 数据坐标或图形坐标，对要变更的数据进行选择。
如对图形部进行 NC 示教，该图的所有区段中示教过的值变为有效。(NC 数据的图形部变更)。
对 NC 数据坐标进行 NC 示教后，全部区段中示教过的区段被变更。
5. 画面的返回
示教结束后请按
(返回) ，结束示教模
式。
(2)
(1)
(4)
(5)
5
