本章说明贴装机的设备概要。
AV131
操作手册
3.1 装置整体
D79OCC-13-010-A0
3.1-1
3.1. 装置整体
D79OCC-13-010-A0
在这里对主要装置的配置和各主要装置的名称和功能概要进行说明。

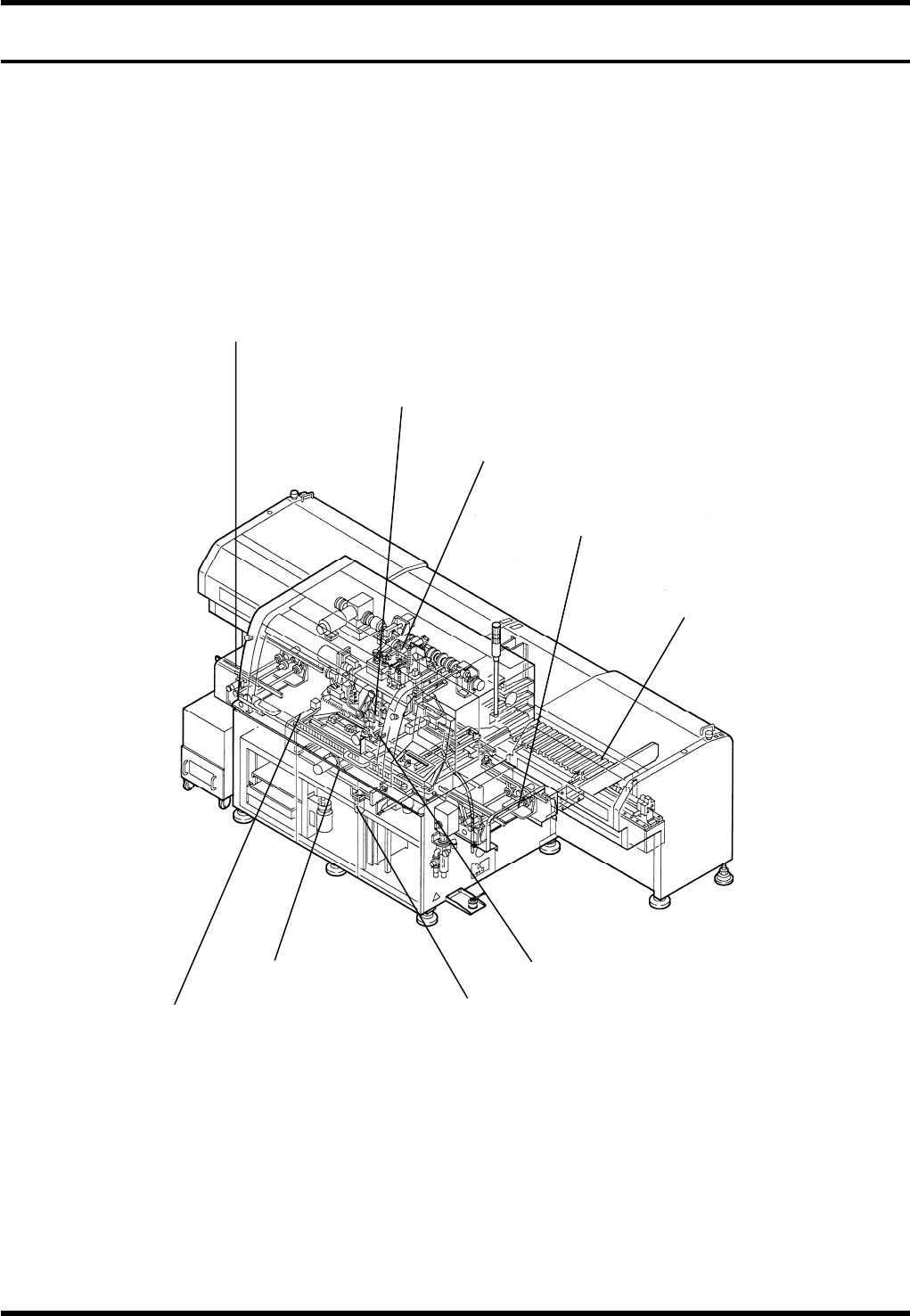

3.1.1 整体图
插件部
插件头
下料器
X-Y 工作台
元件供给部
基板搬送部
上砧座部
下砧座部
上料器
AV131
操作手册
3.1 装置整体
D79OCC-13-010-A0
3.1-2

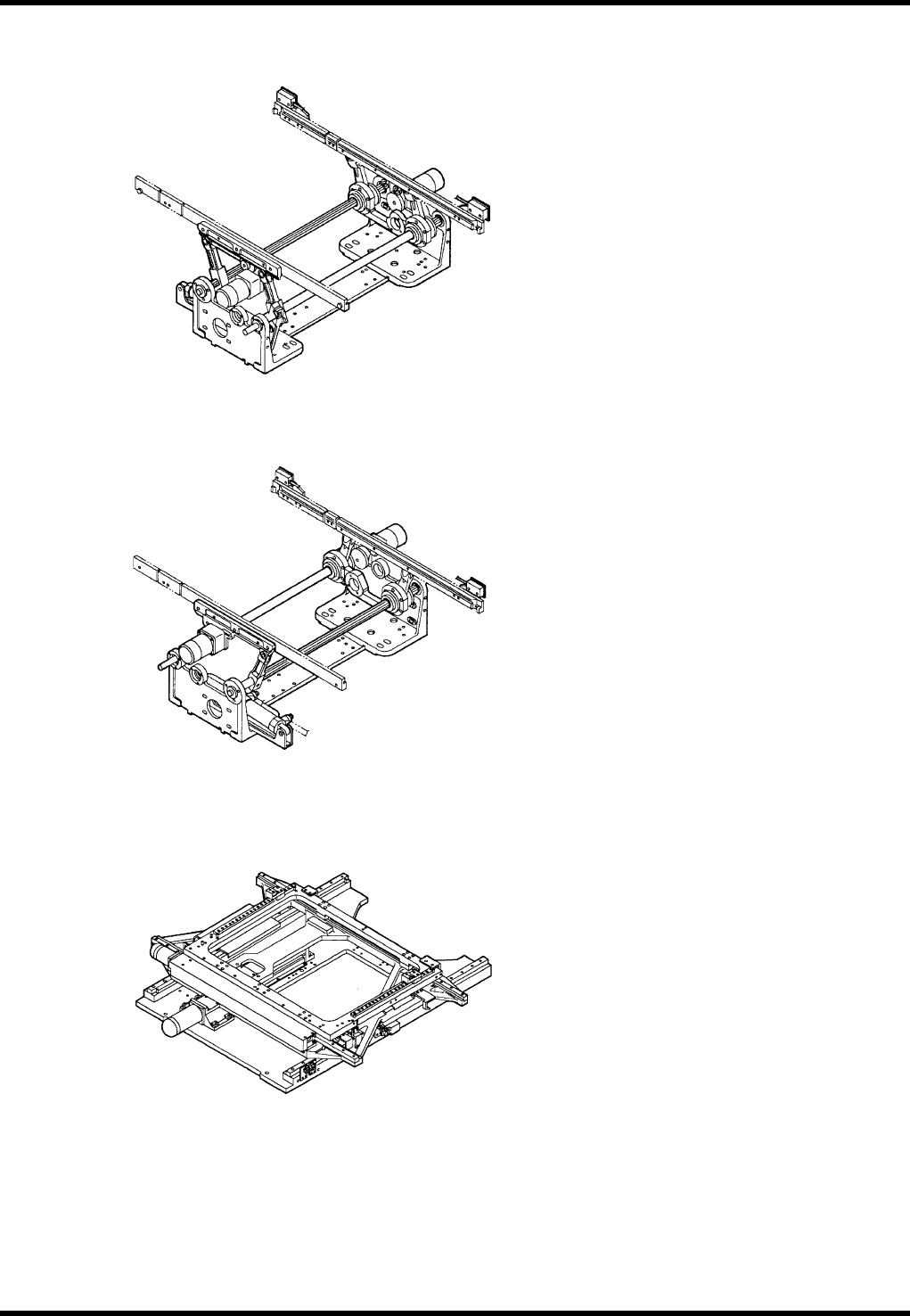

上料器 / 下料器
上料器：在插入元件前将基板输送到 X-Y 工作台上。
下料器：在插入元件后将基板送出 X-Y 工作台。
X-Y 工作台
将基板输送到插件位置。
