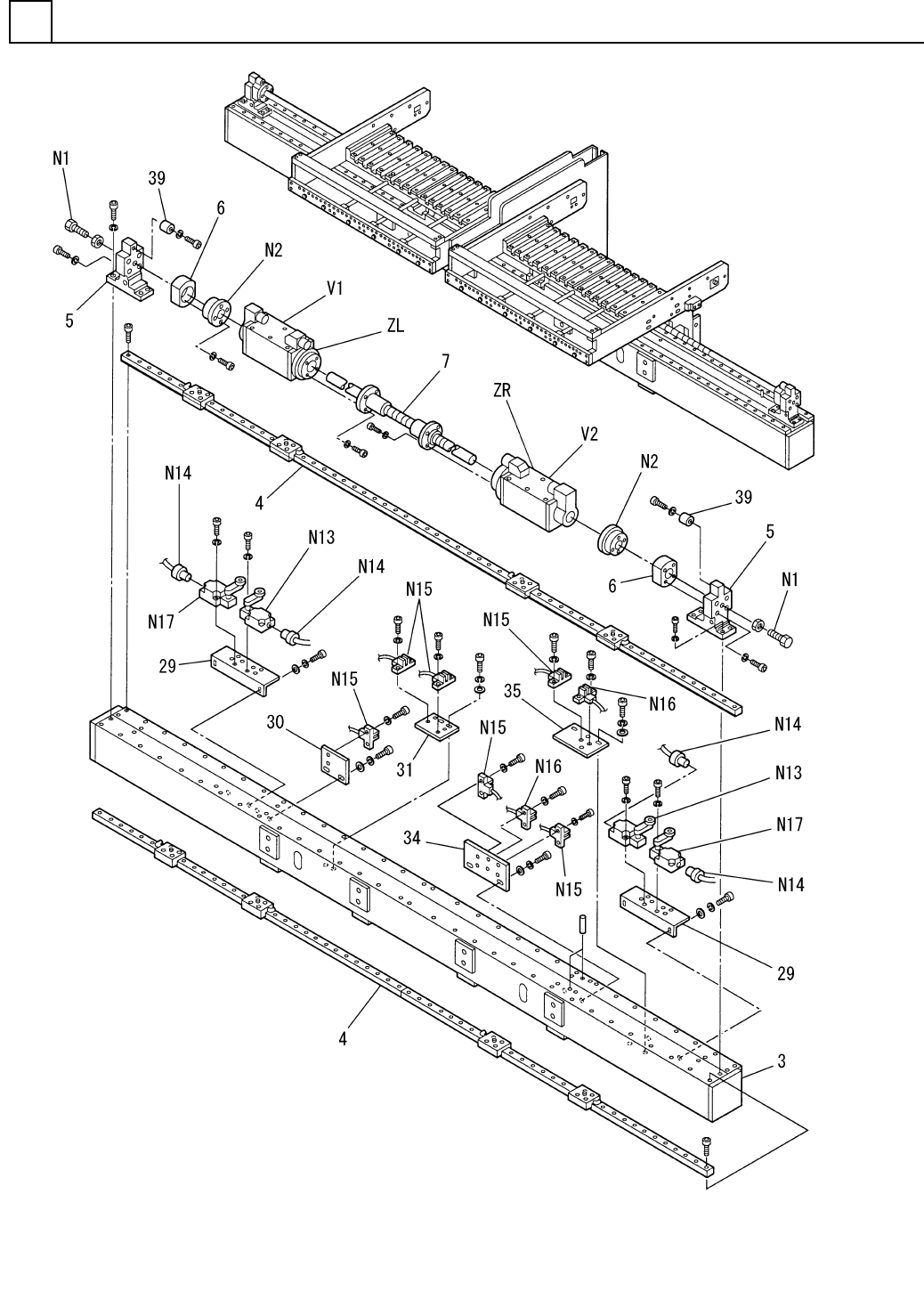

部品供給部(1)
FEEDER CARRIAGE SECT.(1)
18
F10871-07-000-AH-1
M129
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
18
部品供給部(1)
FEEDER CARRIAGE SECT.(1)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 品　 番 個数 備 考
R
1
R
2
1 1087107000
SUPPLY UNIT ｷｮｳｷｭｳﾕﾆｯﾄ
1
3 104690700310
CROSS BEAM ｸﾛｽﾋﾞｰﾑ
2
4 1087107004
LINEAR MOTION UNIT ﾘﾆｱﾓｰｼｮﾝﾕﾆｯﾄ
25 104690700501
BRACKET ﾌﾞﾗｹｯﾄ
26 1046907006
HOLDER ﾎﾙﾀﾞ
1
7 102070700301
BALL SCREW ﾎﾞｰﾙﾈｼﾞ
2
29 108710702901
PLATE ﾌﾟﾚｰﾄ
130 108710703001
PLATE ﾌﾟﾚｰﾄ
131 108710703102
PLATE ﾌﾟﾚｰﾄ
1
34 108710703402
PLATE ﾌﾟﾚｰﾄ
135 108710703503
PLATE ﾌﾟﾚｰﾄ
239 1046907046
STOPPER ｽﾄｯﾊﾟｰ
M10X90,STEEL,P.C
2
N 1 XVEN10B90FPZ
HEX. SOCKET HEAD CAP BOLT ﾛｯｶｸｱﾅﾂｷﾎﾞﾙﾄ
MA-40
2
N 2 N645MA40
COUPLING ｶｯﾌﾟﾘﾝｸﾞ
AT0-20-1-I/R S
2N13 N300AT02011R
SWITCH ｽｲｯﾁ
V-M20
4N14 N348VM20
CONNECTOR ｺﾈｸﾀ
P921SA1
6
N15 N310P921SA1
SENSOR ｾﾝｻ
P921S1
2
N16 N310P921S1
SENSOR ｾﾝｻ
AT0-11-S-I/R S
2N17 N300AT011S1R
SWITCH ｽｲｯﾁ
MFA250LE4NSJ S
1V 1 308380701902
MOTOR ﾓｰﾀ
MFA250LE4NSJ S
1
V 2 308380701202
MOTOR ﾓｰﾀ
M130
F10871-07-000-AH-1
部品供給部(2)
FEEDER CARRIAGE SECT.(2)
18
F10871-07-000-AH-2
M131
