ｶﾊﾞｰ部(ｽﾍﾟｰｻ部） COVER SECT. (SPACER SECT.) 2 F10469-02-380-AA M51

100%1 / 296
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
2
ｶﾊﾞｰ部(Z軸ｶﾊﾞｰ部6)
COVER SECT.(Z-AXIS COVER SECT.-6)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 品　 番 個数 備 考
R
1
R
2
1707 1087102707
DOOR(L) ﾄﾞｱ(L)
2
711 108710231402
BRACKET ﾌﾞﾗｹｯﾄ
2
716 108710231902
BRACKET ﾌﾞﾗｹｯﾄ
1724 1087102724
COVER(LEFT) ｶﾊﾞｰ(LEFT)
1726 1087102726
COVER(LEFT) ｶﾊﾞｰ(LEFT)
1
730 108710233501
BRACKET ﾌﾞﾗｹｯﾄ
1
732 104693134601
BRACKET ﾌﾞﾗｹｯﾄ
2733 1046931347
BRACKET ﾌﾞﾗｹｯﾄ
1742 1087102742
COVER ｶﾊﾞｰ
A-174-1
1
N 3
N980A1741
DRAWER PULL ﾄｯﾃ
M5X12,+,STEEL,Z.C.T
2
N 7
XST5+12FY
TRUSS HEAD SCREW ﾄﾗｽｺﾈｼﾞ
TM-96-2(7222)
3
N 10
N982TM7222
RUBBER CUSHION ｺﾞﾑｸｯｼｮﾝ
22RF602C-1
6
N 15
N50022RF-016
BEARING ﾍﾞｱﾘﾝｸﾞ
M6X10,+,STEEL,Z.C.T
2
N 17
XST6+10FY
TRUSS HEAD SCREW ﾄﾗｽｺﾈｼﾞ
C-158-3
1
N 18
N980C1583
MAGNETIC CATCH ﾏｸﾞﾈｯﾄｷｬｯﾁ
5,B-TYPE,STEEL,Z.C.T
9
N 20
XWC5BFY
TOOTHED LOCK WASHER ﾊﾂｷｻﾞｶﾞﾈ
22RF603C-1
4
N 26
N50022RF-017
BEARING ﾍﾞｱﾘﾝｸﾞ
M50
F10871-02-700-6
ｶﾊﾞｰ部(ｽﾍﾟｰｻ部）
COVER SECT.(SPACER SECT.)
2
F10469-02-380-AA
M51
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
2

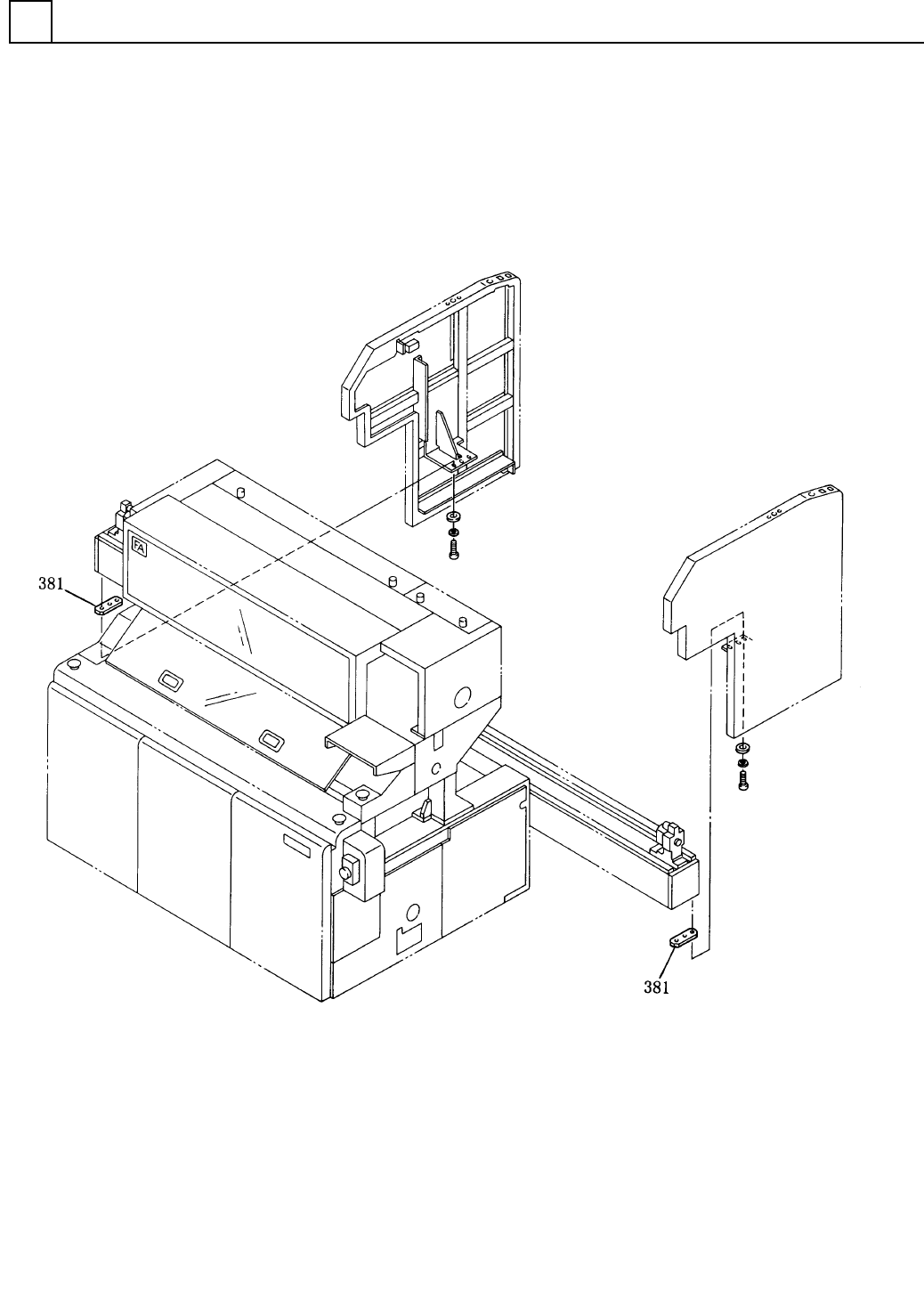

ｶﾊﾞｰ部(ｽﾍﾟｰｻ部）
COVER SECT.(SPACER SECT.)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 品　 番 個数 備 考
R
1
R
2
1 1046902380
SPACER UNIT ｽﾍﾟｰｻﾕﾆｯﾄ
2
381 104690238101
SPACER ｽﾍﾟｰｻ
M52
F10469-02-380-AA
