ｶﾊﾞｰ部(Z軸7) COVER SECT. (Z-AXIS-7) 2 F10871-02-300-AF-7 M35

100%1 / 296
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
2
ｶﾊﾞｰ部(Z軸6)
COVER SECT.(Z-AXIS-6)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 品　 番 個数 備 考
R
1
R
2
1304 108710230402
DOOR(R) ﾄﾞｱ(R)
1
312 1087102312
COVER(DOOR) ｶﾊﾞｰ(ﾄﾞｱ)
2
313 108710231302
BRACKET ﾌﾞﾗｹｯﾄ
2318 108710231802
BRACKET ﾌﾞﾗｹｯﾄ
1321 1087102321
COVER(R) ｶﾊﾞｰ(R)
1
333 1087102333
BRACKET ﾌﾞﾗｹｯﾄ
1
337 104693134601
BRACKET ﾌﾞﾗｹｯﾄ
1348 1087102064
BRACKET ﾌﾞﾗｹｯﾄ
2349 1087102349
BRACKET ﾌﾞﾗｹｯﾄ
2
350 1087102350
BRACKET ﾌﾞﾗｹｯﾄ
A-1042-C-15
1N 4 N980A1042C15
DRAWER PULL ﾄｯﾃ
M5,1-TYPE,STEEL,Z.C.T
20N 5 XNG5AFY
HEXAGON NUT ﾛｯｶｸﾅｯﾄ
M5X12,+,STEEL,Z.C.T
2
N 8 XST5+12FY
TRUSS HEAD SCREW ﾄﾗｽｺﾈｼﾞ
M2X6,STEEL,Z.C.T
1
N 9 XVE2B6FY
HEX. SOCKET HEAD CAP BOLT ﾛｯｶｸｱﾅﾂｷﾎﾞﾙﾄ
C-30-RK-10
1N12 N980C30RK10
RUBBER LEG ｺﾞﾑｱｼ
TM-96-2(7222)
3N13 N982TM7222
RUBBER CUSHION ｺﾞﾑｸｯｼｮﾝ
22RF602C-1
6
N18 N50022RF-016
BEARING ﾍﾞｱﾘﾝｸﾞ
5,B-TYPE,STEEL,Z.C.T
4
N23 XWC5BFY
TOOTHED LOCK WASHER ﾊﾂｷｻﾞｶﾞﾈ
22RF603C-1
2N31 N50022RF-017
BEARING ﾍﾞｱﾘﾝｸﾞ
M34
F10871-02-300-AF-6

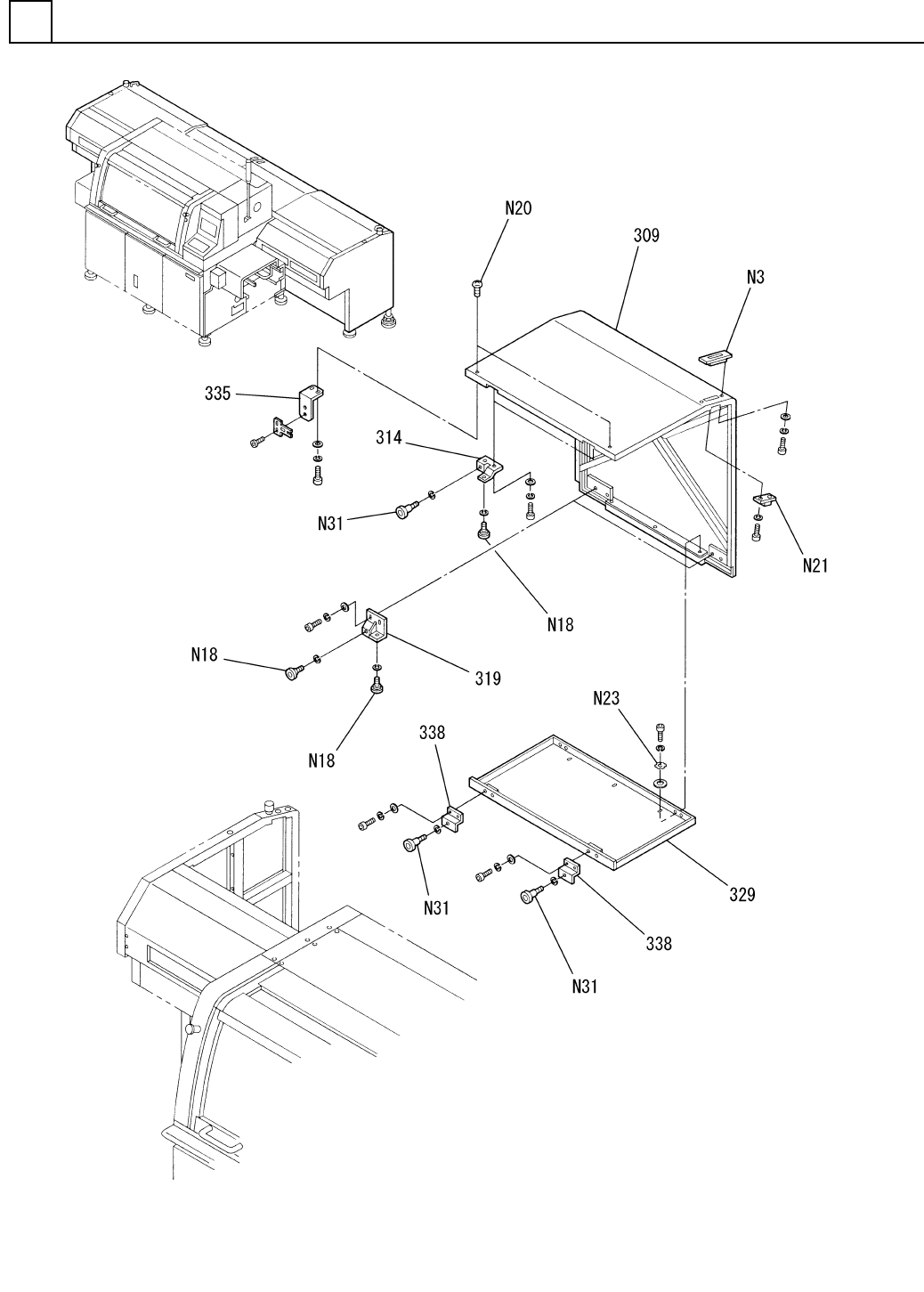

ｶﾊﾞｰ部(Z軸7)
COVER SECT.(Z-AXIS-7)
2
F10871-02-300-AF-7
M35
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
2
ｶﾊﾞｰ部(Z軸7)
COVER SECT.(Z-AXIS-7)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 品　 番 個数 備 考
R
1
R
2
1309 108710230902
DOOR(L) ﾄﾞｱ(L)
2
314 108710231402
BRACKET ﾌﾞﾗｹｯﾄ
2
319 108710231902
BRACKET ﾌﾞﾗｹｯﾄ
1329 108710232901
COVER(L) ｶﾊﾞｰ(L)
1335 108710233501
BRACKET ﾌﾞﾗｹｯﾄ
2
338 1046931347
BRACKET ﾌﾞﾗｹｯﾄ
A-174-1
1
N 3 N980A1741
DRAWER PULL ﾄｯﾃ
22RF602C-1
6N18 N50022RF-016
BEARING ﾍﾞｱﾘﾝｸﾞ
M6X10,+,STEEL,Z.C.T
2N20 XST6+10FY
TRUSS HEAD SCREW ﾄﾗｽｺﾈｼﾞ
C-158-3
1
N21 N980C1583
MAGNETIC CATCH ﾏｸﾞﾈｯﾄｷｬｯﾁ
5,B-TYPE,STEEL,Z.C.T
3N23 XWC5BFY
TOOTHED LOCK WASHER ﾊﾂｷｻﾞｶﾞﾈ
22RF603C-1
4N31 N50022RF-017
BEARING ﾍﾞｱﾘﾝｸﾞ
M36
F10871-02-300-AF-7
