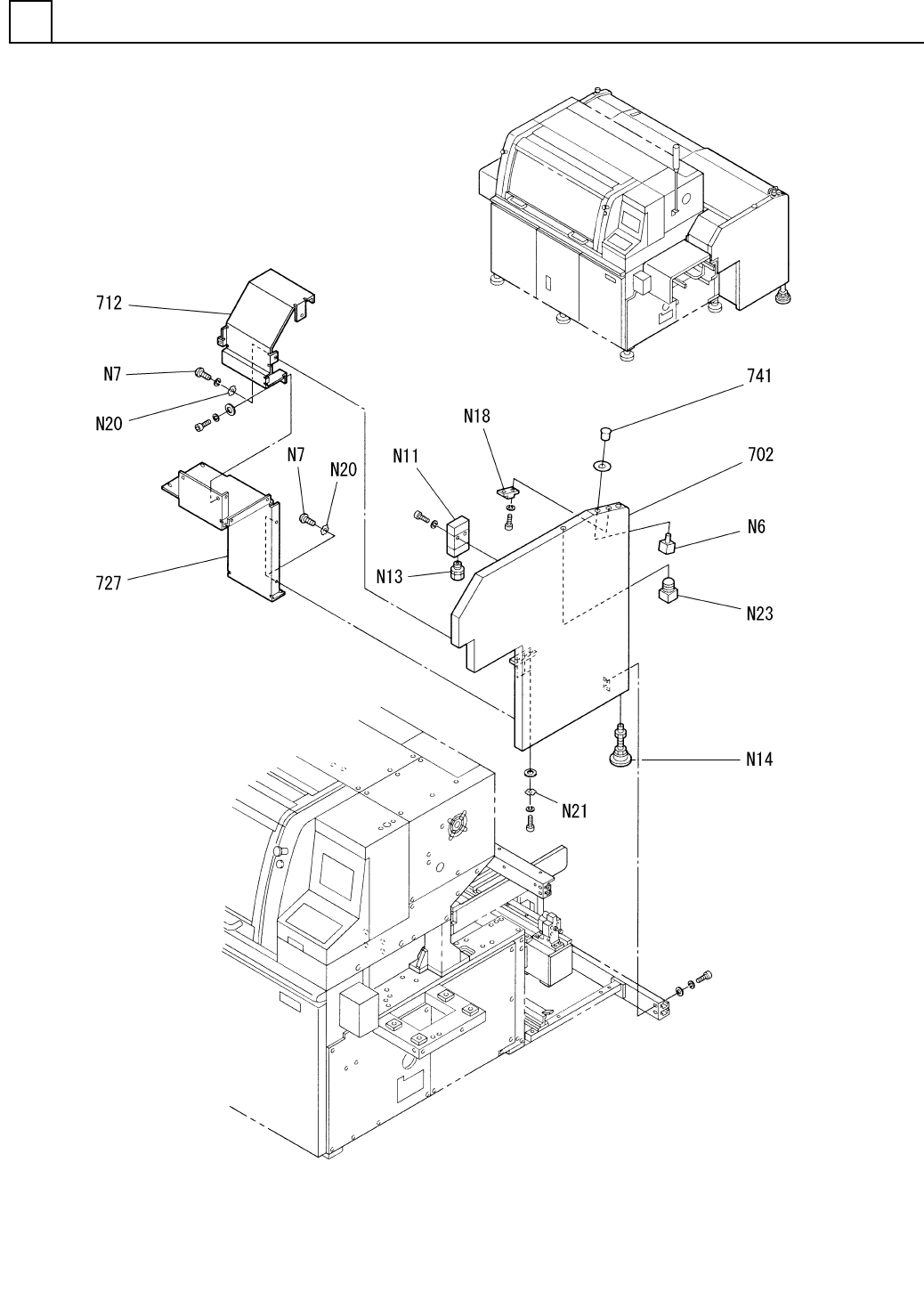

ｶﾊﾞｰ部(Z軸ｶﾊﾞｰ部3)
COVER SECT.(Z-AXIS COVER SECT.-3)
2
F10871-02-700-3
M43
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
2
ｶﾊﾞｰ部(Z軸ｶﾊﾞｰ部3)
COVER SECT.(Z-AXIS COVER SECT.-3)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 品　 番 個数 備 考
R
1
R
2
1702 108710230303
SIDE COVER (R) ｻｲﾄﾞｶﾊﾞｰ(R)
1
712 1087102712
FRONT COVER ｶﾊﾞｰ(FRONT)
1
727 1087102727
COVER(RIGHT) ｶﾊﾞｰ(RIGHT)
1741 3086239031
LABEL ﾗﾍﾞﾙ
M22-PV/K02 S
1
N 6
N306M22PVK02
SWITCH ｽｲｯﾁ
M5X12,+,STEEL,Z.C.T
7
N 7
XST5+12FY
TRUSS HEAD SCREW ﾄﾗｽｺﾈｼﾞ
D4DS-2AFS S
1
N 11
N300D4DS2AFS
SWITCH ｽｲｯﾁ
SC-6
1
N 13
N300SC6
CONNECTOR ｺﾈｸﾀ
TM-257-4(6214)
1
N 14
N982TM6214
ADJUSTING BOLT ｱｼﾞｬｽﾄﾎﾞﾙﾄ
C-158-3
1
N 18
N980C1583
MAGNETIC CATCH ﾏｸﾞﾈｯﾄｷｬｯﾁ
5,B-TYPE,STEEL,Z.C.T
17
N 20
XWC5BFY
TOOTHED LOCK WASHER ﾊﾂｷｻﾞｶﾞﾈ
6,B-TYPE,STEEL,Z.C.T
3
N 21
XWC6BFY
TOOTHED LOCK WASHER ﾊﾂｷｻﾞｶﾞﾈ
APN122DNS
1
N 23
N223APN1-065
LAMP ﾗﾝﾌﾟ
M44
F10871-02-700-3
ｶﾊﾞｰ部(Z軸ｶﾊﾞｰ部4)
COVER SECT.(Z-AXIS COVER SECT.-4)
2
F10871-02-700-4
M45
