PART NAME REMARKS Q'TY 23 ﾛｰﾀﾞ･ｱﾝﾛｰﾀﾞ 部 (ﾘｰﾄﾞﾈ ｼﾞ<ｱﾝﾛｰﾀﾞ側>) LOADER & UN LOADER SECT.(LEAD SCREW<UNLOADER SI DE>) ｲﾗｽﾄ No. REF No. PART No. 部 品 品 番 個数 備 考 R 1 R 2 1 351 1099705314 BALL SCREW ﾎﾞｰﾙﾈｼﾞ 1…

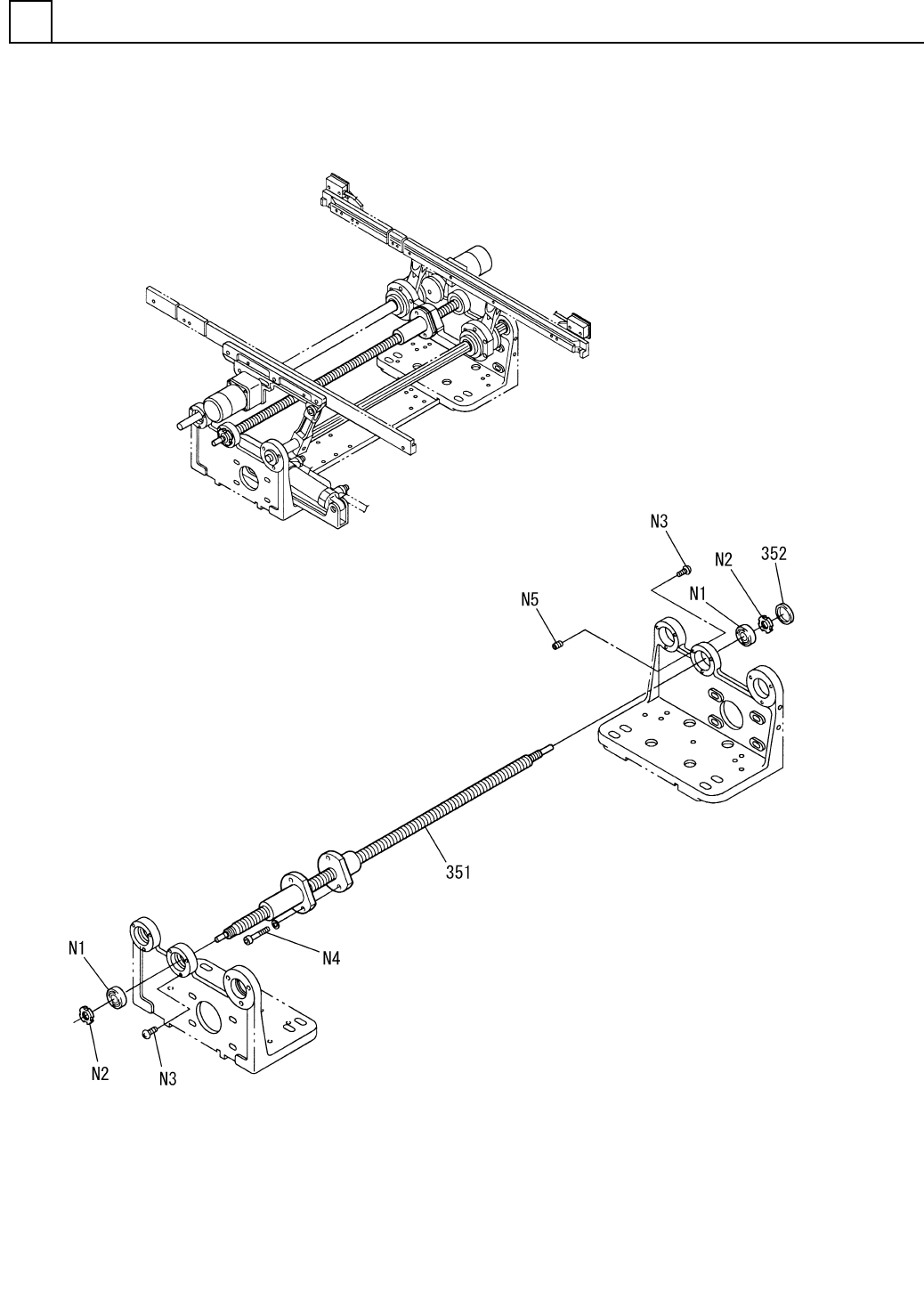

ﾛｰﾀﾞ･ｱﾝﾛｰﾀﾞ部(ﾘｰﾄﾞﾈｼﾞ<ｱﾝﾛｰﾀﾞ側>)
LOADER & UNLOADER SECT.(LEAD SCREW<UNLOADER SIDE>)
23
F10871-05-350-2
M189
PART NAME
REMARKS
Q'TY
23
ﾛｰﾀﾞ･ｱﾝﾛｰﾀﾞ部(ﾘｰﾄﾞﾈｼﾞ<ｱﾝﾛｰﾀﾞ側>)
LOADER & UNLOADER SECT.(LEAD SCREW<UNLOADER SIDE>)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 品 番 個数 備 考
R
1
R
2
1351 1099705314
BALL SCREW ﾎﾞｰﾙﾈｼﾞ
1
352 109970514001
COLLAR ｶﾗｰ
6001ZZ
2
N 1 XLC6001ZZ
BALL BEARING ﾎﾞｰﾙﾍﾞｱﾘﾝｸﾞ
FU01SS
2N 2 XNRNFU01SS
LOCK-NUT ﾛｯｸﾅｯﾄ
M4X8,+,STEEL,Z.C.T
3N 3 XST4+8FY
TRUSS HEAD SCREW ﾄﾗｽｺﾈｼﾞ
M6X20,STEEL,Z.C.T
3
N 4 XVE6B20FY
HEX. SOCKET HEAD CAP BOLT ﾛｯｶｸｱﾅﾂｷﾎﾞﾙﾄ
M4X6,STEEL,P.C
3
N 5 XXE4C6FP
HEX. SOCKET SET SCREW ﾛｯｶｸｱﾅﾂｷﾄﾒﾈｼﾞ
M190
F10871-05-350-2
ﾛｰﾀﾞ･ｱﾝﾛｰﾀﾞ部(P-PUSH部)
LOADER & UNLOADER SECT.(P-PUSH SECT.)
23
F10116-82-500-AC_02
M191
