ｶﾊﾞｰ部(Z軸5) COVER SECT. (Z-AXIS-5) 2 F10871-02-300-AF-5 M31

100%1 / 296
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
2
ｶﾊﾞｰ部(Z軸4)
COVER SECT.(Z-AXIS-4)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 品　 番 個数 備 考
R
1
R
2
1311 108710231103
SIDE COVER (L) ｻｲﾄﾞｶﾊﾞｰ(L)
1
322 1087102322
COVER(L) ｶﾊﾞｰ(L)
1
323 1087102323
COVER ｶﾊﾞｰ
1343 1087102343
BRACKET(L) ﾌﾞﾗｹｯﾄ(L)
1344 108710234401
FRONT COVER ｶﾊﾞｰ(FRONT)
1
351 3086239031
LABEL ﾗﾍﾞﾙ
M22-PV/K02 S
1
N 6 N306M22PVK02
SWITCH ｽｲｯﾁ
M5X12,+,STEEL,Z.C.T
7N 8 XST5+12FY
TRUSS HEAD SCREW ﾄﾗｽｺﾈｼﾞ
M4,1-TYPE,STEEL,Z.C.T
6N10 XNG4AFY
HEXAGON NUT ﾛｯｶｸﾅｯﾄ
#5104A 10mm
1
N11 N986N051-489
ADHESIVE TAPE ﾈﾝﾁｬｸﾃｰﾌﾟ
D4DS-2AFS S
1N14 N300D4DS2AFS
SWITCH ｽｲｯﾁ
SC-6
1N16 N300SC6
CONNECTOR ｺﾈｸﾀ
TM-257-4(6214)
1
N17 N982TM6214
ADJUSTING BOLT ｱｼﾞｬｽﾄﾎﾞﾙﾄ
C-158-3
1
N21 N980C1583
MAGNETIC CATCH ﾏｸﾞﾈｯﾄｷｬｯﾁ
4,B-TYPE,STEEL,Z.C.T
1N22 XWC4BFY
TOOTHED LOCK WASHER ﾊﾂｷｻﾞｶﾞﾈ
5,B-TYPE,STEEL,Z.C.T
13N23 XWC5BFY
TOOTHED LOCK WASHER ﾊﾂｷｻﾞｶﾞﾈ
6,B-TYPE,STEEL,Z.C.T
3
N24 XWC6BFY
TOOTHED LOCK WASHER ﾊﾂｷｻﾞｶﾞﾈ
APN122DNS
1
N26 N223APN1-065
LAMP ﾗﾝﾌﾟ
M30
F10871-02-300-AF-4
ｶﾊﾞｰ部(Z軸5)
COVER SECT.(Z-AXIS-5)
2
F10871-02-300-AF-5
M31
　　　
　　　　　　　　　 PART NAME
　　　　 REMARKS　
Q'TY
2

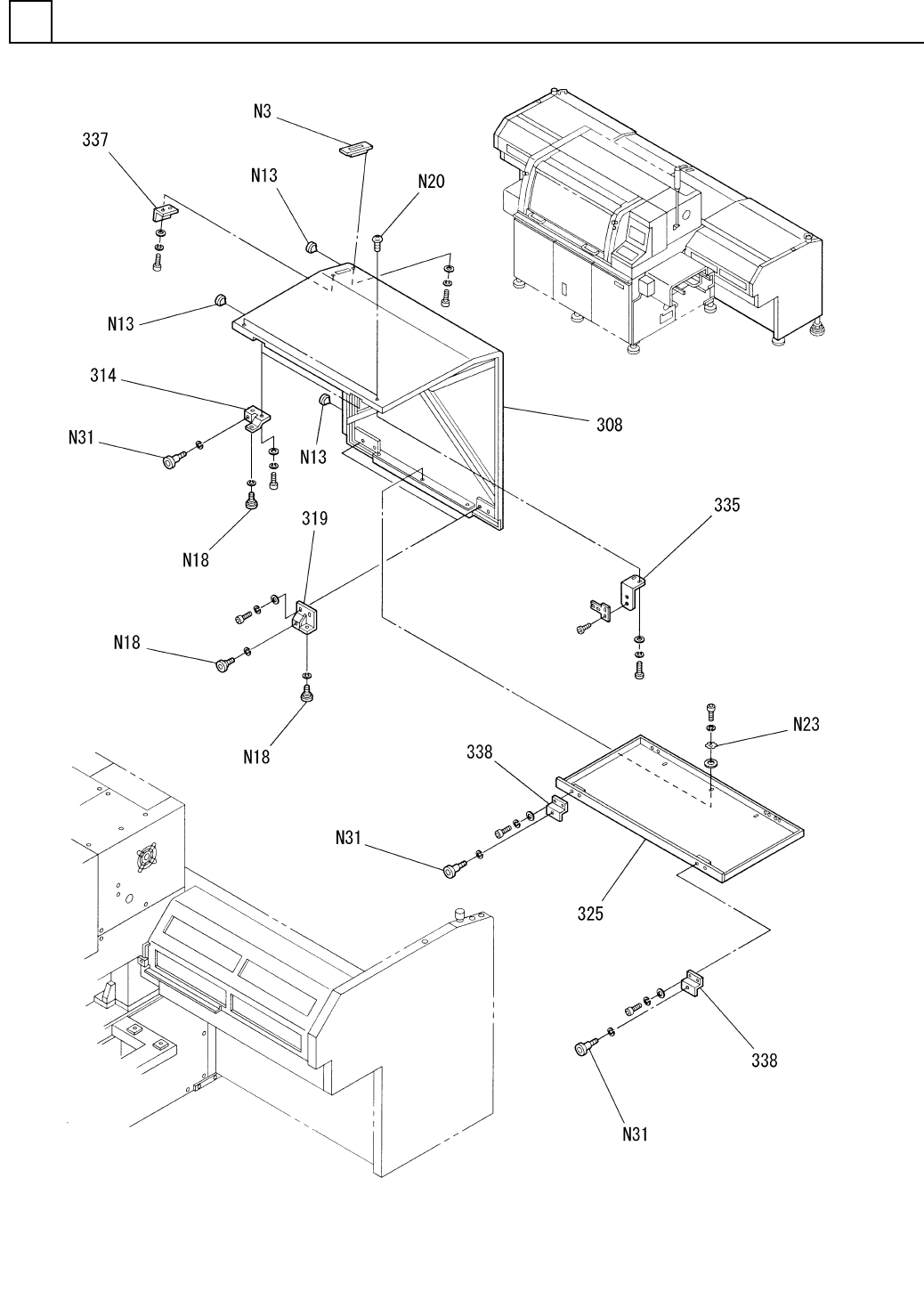

ｶﾊﾞｰ部(Z軸5)
COVER SECT.(Z-AXIS-5)
ｲﾗｽﾄ
No.
REF
No.
PART No.
部 品 品　 番 個数 備 考
R
1
R
2
1308 108710230802
DOOR(R) ﾄﾞｱ(R)
2
314 108710231402
BRACKET ﾌﾞﾗｹｯﾄ
2
319 108710231902
BRACKET ﾌﾞﾗｹｯﾄ
1325 108710232501
COVER(R) ｶﾊﾞｰ(R)
1335 108710233501
BRACKET ﾌﾞﾗｹｯﾄ
1
337 104693134601
BRACKET ﾌﾞﾗｹｯﾄ
2
338 1046931347
BRACKET ﾌﾞﾗｹｯﾄ
A-174-1
1N 3 N980A1741
DRAWER PULL ﾄｯﾃ
TM-96-2(7222)
3N13 N982TM7222
RUBBER CUSHION ｺﾞﾑｸｯｼｮﾝ
22RF602C-1
6
N18 N50022RF-016
BEARING ﾍﾞｱﾘﾝｸﾞ
M6X10,+,STEEL,Z.C.T
2N20 XST6+10FY
TRUSS HEAD SCREW ﾄﾗｽｺﾈｼﾞ
5,B-TYPE,STEEL,Z.C.T
3N23 XWC5BFY
TOOTHED LOCK WASHER ﾊﾂｷｻﾞｶﾞﾈ
22RF603C-1
4
N31 N50022RF-017
BEARING ﾍﾞｱﾘﾝｸﾞ
M32
F10871-02-300-AF-5
